جهاز NovaStar H9 هو جهاز توصيل جدار فيديو معياري بحجم 9U من سلسلة NovaStar H. يحتوي الهيكل الواحد على ما يصل إلى 15 بطاقة إدخال و 5 بطاقات إخراج (10 في طراز H9 المحسّن )، ويستوعب ما يصل إلى 65,000,000 مليون بكسل باستخدام بطاقات الإرسال H_20xRJ45 أو 130,000,000 مليون بكسل باستخدام بطاقة الإرسال H_4xfiber (المحسّنة)، ويدعم 80 طبقة (160 في طراز H9 المحسّن) مع ما يصل إلى 2,000 إعداد مسبق . يتم تكوين كل شيء وتشغيله عبر متصفح الويب، لذا لا يتطلب الأمر تثبيت أي تطبيق للتشغيل اليومي.
يُعدّ جهاز NovaStar H9 معالجًا لدمج الفيديو يجمع بين معالجة الفيديو والتحكم فيه في وحدة واحدة، أو يعمل كمعالج دمج فيديو فقط. يغطي هذا الدليل المواصفات الرسمية لجهازي H9 وH9 Enhanced، ودليل المستخدم، وعنوان IP الافتراضي، والإعداد الأولي، وحدود الطبقات، وما يجب التحقق منه قبل الشراء.
المحتويات
1. ما هو جهاز توصيل جدار الفيديو NovaStar H9؟
2. ما الفرق بين جهاز NovaStar H9 وجهاز H9 Enhanced؟
3. مواصفات جهاز NovaStar H9 (الرسمية)
4. ما هو استخدام جهاز NovaStar H9O؟
5. دليل استخدام جهاز NovaStar H9، عنوان IP الافتراضي، والتنزيلات
6. هل يستحق جهاز NovaStar H9 الشراء؟
7. كيف يتم إعداد جهاز NovaStar H9 لأول مرة؟
8. كيف يمكنك إضافة الطبقات وإدارتها على جهاز NovaStar H9؟
1. ما هو جهاز توصيل جدار الفيديو NovaStar H9؟
جهاز NovaStar H9 هو وحدة توصيل فيديو جدارية معيارية تُركّب في رفوف، مصممة خصيصًا لشاشات LED الجدارية الكبيرة، وليس لشاشات LCD أو أنظمة العرض الضوئي. يستقبل الجهاز مصادر فيديو متعددة، ويدمجها في مشاهد متراكبة، ثم يُخرج إشارات دقيقة على مستوى البكسل إلى بطاقات إرسال NovaStar عبر الإيثرنت أو الألياف الضوئية. وتصف NovaStar جهاز H9 بأنه أحدث جيل من وحدات توصيل الفيديو الجدارية، والمصمم خصيصًا لشاشات LED ذات الدقة العالية.

الوظائف الرئيسية لجهاز NovaStar H9
تركيب متعدد المصادر ومتعدد الطبقات
يقوم جهاز H9 بدمج المدخلات المباشرة والطبقات الرسومية والطبقات النصية في الوقت الفعلي كنوافذ منفصلة ذات حجم وموضع وترتيب Z مستقلين. تدعم بطاقة الإخراج الواحدة ما يصل إلى 16 طبقة بدقة 2K، أو 8 طبقات ثنائية الوصلة، أو 4 طبقات بدقة 4K، أو طبقتين بدقة 8K، بينما يدعم الهيكل 80 طبقة في جهاز H9 و160 طبقة في جهاز H9 Enhanced.
معالجة 10 بت مع HDR10 و HLG
يقبل جهاز H9 ويعالج الفيديو ذي 10 بت ويدعم تقنيتي HDR10 وHLG، مع فك تشفير تلقائي للمصادر المشفرة بتقنية HDCP ودعم معدلات الإطارات العشرية. تتم المعالجة على بنية أجهزة FPGA معيارية بدلاً من نظام تشغيل قائم على الحاسوب الشخصي.
مجموعات مُعدة مسبقًا وتبديل فوري للمشاهد
يتم تخزين تخطيطات الشاشة ومواقع الطبقات والمصادر والأحجام داخليًا كإعدادات مسبقة. يدعم النظام ما يصل إلى 2,000 إعداد مسبق مع تشغيل قوائم التشغيل المسبقة، ويمكن تجميع الإعدادات المسبقة من شاشات متعددة للتبديل المتزامن عبر غرفة التحكم بأكملها.
التحكم عبر المتصفح (بنية B/S)
يتم التحكم عبر واجهة الويب المدمجة في أنظمة ويندوز، وماك أو إس، وآي أو إس، وأندرويد، ولينكس. يمكن لعدة مستخدمين العمل على الواجهة في الوقت نفسه، ولا يتطلب الأمر أي برنامج إضافي. يظل برنامج NovaLCT مفيدًا لإرسال إعدادات شاشة البطاقة وللمشاريع التي تجمع بين عدة أجيال من وحدات التحكم.
أجهزة قابلة للاستبدال والصيانة أثناء التشغيل
بطاقات الإدخال والإخراج قابلة للاستبدال أثناء التشغيل، ويدعم الهيكل ترقية البرامج الثابتة عبر الإنترنت. تتوفر وحدات طاقة احتياطية اختيارية وأنظمة مراقبة للإدخال/الإخراج للتركيبات التي لا تقبل أي عطل. تُرسل وحدة H9 إشاراتها إلى بطاقات إرسال NovaStar مثل H_16xRJ45+2xfiber وH_20xRJ45، والتي بدورها تُشغّل بطاقات الاستقبال داخل الخزائن.

2. ما الفرق بين جهاز NovaStar H9 وجهاز H9 Enhanced؟
يشترك كلا الإصدارين في نفس الهيكل 9U، و15 فتحة لبطاقات الإدخال، وواجهة ويب، وسعة 2,000 إعداد مسبق. يتميز إصدار H9 Enhanced بضعف عدد فتحات بطاقات الإخراج، وعدد الطبقات، والحد الأقصى لحمل البكسل، ولهذا السبب يظهر كطراز منفصل في قوائم الموزعين وفي نتائج البحث.
| العناصر | نوفاستار H9 | نوفاستار H9 المحسن |
| وحدات الرف | 9U | 9U |
| الحد الأقصى لبطاقات الإدخال | 15 | 15 |
| الحد الأقصى لبطاقات الإخراج | 5 | 10 |
| الحد الأقصى للطبقات | طبقات 80 | طبقات 160 |
| أقصى سعة تحميل مع بطاقة إرسال H_20xRJ45 | بكسل 65,000,000 | 65,000,000 بكسل (H_20xRJ45) |
| أقصى سعة تحميل مع بطاقة إرسال الألياف H_4xfiber (المحسّنة) | بكسل 130,000,000 | بكسل 260,000,000 |
| الحد الأقصى للإعدادات المسبقة | ما يصل إلى 2,000 مع تشغيل قوائم التشغيل المُعدة مسبقًا | ما يصل إلى 2,000 مع تشغيل قوائم التشغيل المُعدة مسبقًا |
| 10 بت و HDR | نعم | نعم |
| مصدر طاقة احتياطي اختياري | نعم | نعم |
خلاصة عملية: اختر بطاقة H9 القياسية عندما يتم تشغيل الجدار بواسطة عدد قليل من بطاقات الإرسال ويكفي 80 طبقة. اختر بطاقة H9 المحسّنة عندما يحتاج المشروع إلى أكثر من خمس بطاقات إخراج، أو أكثر من 80 طبقة متزامنة، أو حمولة بكسل تتجاوز 130 مليون بكسل.
3. مواصفات جهاز NovaStar H9 (الرسمية)
الأرقام أدناه مأخوذة من جدول مقارنة سلسلة NovaStar H ووثيقة مواصفات جهاز توصيل الفيديو الجداري H9 (الإصدار 1.17.0، الصادر في 30 مايو 2026). تنشر NovaStar وثيقة مواصفات كاملة على مستوى البطاقة لأن جهاز H9 يُهيأ بطاقةً تلو الأخرى، لذا قد يختلف هيكلان من طراز H9 اختلافًا كبيرًا في الإمكانيات.
القدرة الأساسية والمعالجة
| الفئة | مواصفات جهاز نوفاستار H9 |

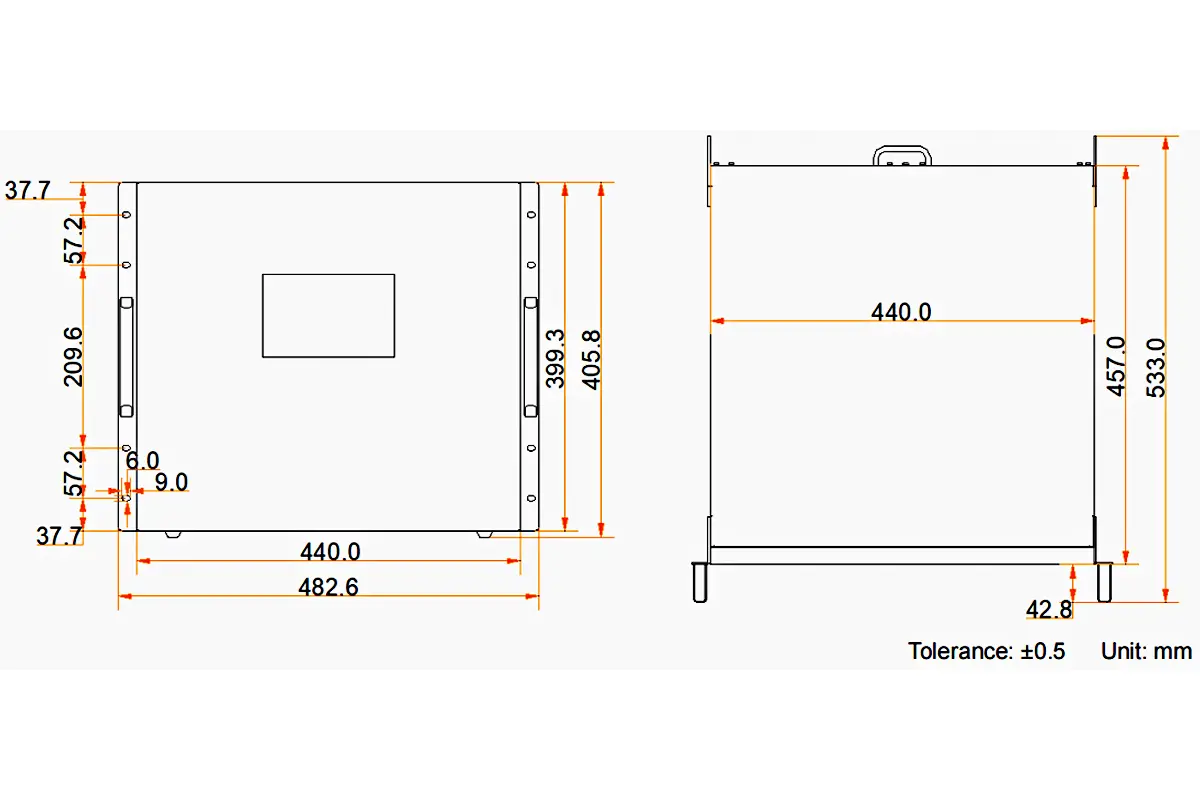

| الهيكل | هيكل معياري قابل للتوصيل من فئة 9U؛ 15 فتحة لبطاقات الإدخال؛ 5 فتحات لبطاقات الإخراج (10 في H9 Enhanced) |
| ماكس. قدرة التحميل | ٦٥ مليون بكسل مع بطاقات إرسال H_20xRJ45؛ ١٣٠ مليون بكسل مع بطاقة إرسال H_4xfiber (محسّنة)؛ ٢٦٠ مليون بكسل على H9 المحسّن |
| الحد الأقصى للطبقات | ٨٠ طبقة (H9)؛ ١٦٠ طبقة (H9 المحسّن). بطاقة واحدة: حتى ١٦ طبقة بدقة 2K، أو ٨ طبقات ثنائية الوصلة، أو ٤ طبقات بدقة 4K، أو طبقتين بدقة 8K |
| ماكس. انتاج | موصل فيديو واحد بدقة 2560×2560 بكسل؛ منفذ إيثرنت واحد بدقة 10752×10752 بكسل؛ منفذ OPT واحد بدقة 16384×16384 بكسل |
| معالجة الفيديو | يدعم إدخال ومعالجة 10 بت، وHDR10 وHLG، وفك تشفير HDCP التلقائي، ومعدلات الإطارات العشرية |
| مدخل متعدد السعات لكل فتحة | 4x 2Kx1K@60Hz، أو 2x 4Kx1K@60Hz، أو 2x 4Kx2K@60Hz، أو 1x 4Kx2K@120Hz / 8Kx4K@30Hz |
| فك تشفير بروتوكول الإنترنت | تدعم بطاقة إدخال IP H_2xRJ45 ما يصل إلى 512 مدخل كاميرا IP بالإضافة إلى فسيفساء الإدخال |
| المسبقة | يدعم تشغيل قوائم التشغيل، مع إمكانية إضافة ما يصل إلى 2,000 إعداد مسبق. |
| المواصفات الفنية | CCC، CE، FCC، IC، KC، RCM، UKCA، UL، CB، CMIM، PSE (تأكد من الشهادة المطلوبة لسوقك مع NovaStar) |

بطاقات الإدخال والإخراج والتحكم
| العناصر | مزيد من الخيارات |
| بطاقات الإدخال | H_1xHDMI2.1+1xDP1.4، H_2xDP1.2، H_1xNDI (1x RJ45 جيجابت إيثرنت)، H_1xST2110 (2x 25G OPT)، H_4xDVI، H_4xHDMI (2x HDMI 1.3 + 2x HDMI 1.4)، H_2xHDMI2.0+2xDP1.2، H_2xHDMI2.0، H_2xRJ45 IP، H_4x3G SDI، H_1x12G SDI، H_2xCVBS+2xVGA، H_4xVGA، H_4xHDBaseT، H_2xمدخل صوت + 2xمخرج صوت، H_4xمدخل ألياف ضوئية |
| إرسال (إخراج) البطاقات | H_20xRJ45 (13,000,000 بكسل لكل بطاقة)، H_16xRJ45+2xfiber (10,400,000 بكسل بالإضافة إلى منفذي OPT لنسخ مخرجات الإيثرنت)، H_4xfiber (20,800,000 بكسل؛ أوضاع مستقلة، نسخ، ونسخ احتياطي)، H_4xfiber بطاقة إرسال (محسّنة) (26,000,000 بكسل؛ أوضاع نسخ ونسخ احتياطي) |
| بطاقات إخراج أخرى | H_1x12G SDI، H_4x3G-SDI، H_4xDVI، H_4xHDMI 1.4، H_1xHDMI2.0، H_4xHDBaseT |
| مراقبة | توفر بطاقة المعاينة H_2xRJ45+1xHDMI1.3 إمكانية مراقبة الإدخال والإخراج بالإضافة إلى مخرج شاشة HDMI 1.3 |
| Audio | بطاقة إدخال صوتية مزدوجة + بطاقة إخراج صوتية مزدوجة؛ تدعم كل شاشة مخرج صوت واحد |
| السيطرة | واجهة ويب مدمجة (بنية B/S)، تحكم مركزي عبر TCP/IP وRS232، شاشة عرض على الشاشة، شاشة خلفية، إدارة الصلاحيات، تحكم اختياري بلوحة لمس |
| مزامنة | مدخل ومُحوِّل إشارة التزامن، ثنائي المستوى وثلاثي المستوى |
| الطاقة | وحدة طاقة احتياطية اختيارية H_800W، تعمل بجهد 100 إلى 240 فولت تيار متردد، 50/60 هرتز، بحد أقصى 800 واط |
ملاحظة هامة بخصوص التوافق: لا يمكن استخدام بطاقة إرسال الألياف H_4xfiber (المحسّنة) مع بطاقة إرسال الألياف H_4xfiber لتحميل نفس الشاشة، كما لا يمكن دمج بطاقات إرسال الألياف مع بطاقة إرسال RJ45 H_20x على نفس الشاشة. يمكن استخدام أجيال مختلفة من البطاقات داخل هيكل واحد، ولكن إمكانية إقران البطاقات على مستوى الشاشة محدودة.
4. ما هو استخدام جهاز NovaStar H9O؟
يستهدف جهاز H9 البيئات الاحترافية التي تتطلب تشغيل شاشات عرض فيديو LED كبيرة الحجم بشكل متواصل مع عرض مصادر متعددة مباشرة وتغيير التخطيطات بسرعة. وتُدرج شركة NovaStar ضمن تطبيقاتها المستهدفة مجالات الطاقة والكهرباء، وإدارة المياه والهيدرولوجيا، والأرصاد الجوية والتنبؤ بالزلازل، وإدارة المؤسسات، وصناعة الصلب، والخدمات المصرفية والمالية، وإدارة حركة المرور والأمن العام، والمعارض والعروض التقديمية، وجدولة الإنتاج، والإذاعة والتلفزيون، والبحث العلمي والتعليمي، وتأجير المسارح.

مراكز قيادة الطوارئ والمرور
يقوم المشغلون بمراقبة بث الكاميرات وخرائط نظم المعلومات الجغرافية وبيانات المستشعرات وقنوات الاتصال على جدار واحد، وينتقلون إلى تخطيط الطوارئ من خلال إعداد مسبق مخزن.
استوديوهات البث والإنتاج المباشر
تقوم الاستوديوهات بدمج إشارات الكاميرا والرسومات ومصادر إعادة التشغيل على خلفيات الاستوديو، مع مزامنة الإطارات عبر موصلات الإخراج وإخراج 12G-SDI المتاح عندما تتطلب سلسلة الإشارة ذلك.
ردهات الشركات وغرف التحكم
تتشارك لوحات المعلومات ورسائل الترحيب والعروض التقديمية شاشة واحدة، مع إعدادات مسبقة منفصلة لعرض الزوار والعرض الداخلي.
محاور النقل
تجمع المطارات ومحطات السكك الحديدية ومشغلو المترو بين الجداول الزمنية والمشاهد الأمنية والإعلانات العامة، مع توفير طاقة احتياطية اختيارية للتشغيل المستمر.
فعاليات، مسارح، وجدران LED للإيجار
يستفيد مُورّدو خدمات التأجير من التحكم عبر المتصفح، وبطاقات قابلة للاستبدال أثناء التشغيل، واستعادة الإعدادات المُسبقة بسرعة. ولأداء الجولات الفنية، يُنصح بإقران جهاز H9 بشاشة عرض LED مناسبة للتأجير ، بحيث يتم تحديد مواصفات الخزانة والمعالج معًا.
5. دليل استخدام جهاز NovaStar H9، عنوان IP الافتراضي، والتنزيلات
تتلخص معظم أسئلة الدعم الفني لجهاز H9 في ثلاثة أمور: عنوان الشبكة الافتراضي، وكيفية الوصول إلى واجهة الويب، ومكان وجود الوثائق الرسمية. إليك الإجابات في مكان واحد.
| سؤال | إجابة |
| عنوان IP الافتراضي | 192.168.0.10 (قم بتعيين جهاز الكمبيوتر الخاص بك على نفس الشبكة الفرعية، على سبيل المثال 192.168.0.x مع x وليس 10) |
| اسم المستخدم وكلمة المرور الافتراضية | المشرف / المشرف |
| كيفية فتح الواجهة | قم بتوصيل جهاز كمبيوتر بمنفذ الإيثرنت الموجود على بطاقة التحكم، ثم تصفح عنوان IP الخاص بالجهاز. يعمل متصفح Chrome والمتصفحات الحديثة الأخرى؛ ويدعم أنظمة التشغيل Windows و macOS و iOS و Android و Linux. |
| كيفية العثور على عنوان IP الحالي | يظهر عنوان IP الخاص بالجهاز في أعلى يمين الشاشة الرئيسية على اللوحة الأمامية أو على الشاشة المتصلة ببطاقة التحكم. |
| تحديثات البرامج الثابتة | يدعم التحديث عبر الإنترنت ترقية البرامج الثابتة من خلال واجهة الويب. يُرجى عمل نسخة احتياطية من إعدادات الجهاز أولاً، وعدم إيقاف تشغيله أثناء الترقية. |
| النسخ الاحتياطي للتكوين | توفر بطاقة التحكم منافذ USB لتحديث برنامج الجهاز ولاستيراد أو تصدير معلمات التكوين. ولا توفر منافذ USB هذه الطاقة للأجهزة المتصلة. |
وثائق نوفاستار الرسمية التي يجب الاحتفاظ بها
تنشر شركة NovaStar مواصفات جهاز توصيل الفيديو الجداري H9 (الإصدار 1.17.0، 30 مايو 2026)، ودليل مستخدم أجهزة توصيل الفيديو الجدارية من سلسلة H (الإصدار 1.15.0)، ودليل البدء السريع لسلسلة H على موقعها الإلكتروني الرسمي. حمّلها مباشرةً من NovaStar لتتمكن دائمًا من العمل على أحدث إصدار، حيث تمت إضافة أو تعديل تفاصيل على مستوى البطاقة، مثل بطاقة إدخال الألياف H_4xfiber وبطاقة إرسال الألياف H_4xfiber (المحسّنة)، في الإصدارات الأخيرة من الوثائق.
برنامج وملفات نوفا ستار
- قائمة تنزيل برامج NovaLCT لإرسال إعدادات البطاقة
- تنزيل ملفات بطاقات الاستلام RCFG و RCFGX عندما يجب مطابقة ملف الخزانة مع الشاشة
- نظرة عامة على برنامج التحكم في مصابيح LED من نوفاستار لمقارنة NovaLCT وVNNOX وغيرها من الأدوات
إذا كنت لا تزال بصدد اختيار منصة، فإن نظرة عامة على معالجات الربط من سلسلة NovaStar H تقارن بين H2 و H5 و H9 و H15 و H20، كما توضح سلسلة NovaStar H مقابل سلسلة VX متى يكون جهاز ربط جدار الفيديو هو الخيار الأفضل من وحدة التحكم المتكاملة.
6. هل يستحق جهاز NovaStar H9 الشراء؟
يستحق الأمر العناء إذا كان يجب تشغيل الشاشة باستمرار، وعرض عدة مصادر مباشرة في وقت واحد، والتعافي من انقطاع التيار الكهربائي أو عطل في بطاقة الرسومات دون توقف العرض. أما إذا كنت تحتاج فقط إلى فيديو واحد متكرر أو شاشة كمبيوتر محمول واحدة معروضة على الحائط، فلا يستحق العناء.
يُعدّ جهاز H9 خيارًا مناسبًا عندما
- جدار LED كبير بما يكفي بحيث تكون سعة البكسل وعدد البطاقات مهمة، على سبيل المثال جدار غرفة تحكم أو بث بدقة 4K أو أكبر.
- يجب عرض العديد من المصادر المباشرة مثل الكاميرات وأجهزة الكمبيوتر والخرائط معًا والتبديل بينها على الفور.
- تمنع سياسة تكنولوجيا المعلومات تثبيت برامج التحكم على أجهزة المشغلين، لذا فإن التحكم عبر المتصفح فقط يُعد ميزة.
- يستخدم المشروع بالفعل بطاقات إرسال واستقبال NovaStar، لذا فإن H9 يتكامل مع سلسلة الإشارة الحالية.
- يُعد التكرار أمراً بالغ الأهمية: فالبطاقات القابلة للاستبدال السريع ووحدة الطاقة الاحتياطية الاختيارية تقلل من نقاط الفشل الفردية.
- أنت بحاجة إلى ميزات سير عمل تأجير المسرح مثل قوائم التشغيل المُعدة مسبقًا، ووضع المصفوفة، واستدعاءات التخطيط السريعة.
إنّ H9 ليس هو الحل الصحيح عندما
- يكفيك تشغيل حلقة فيديو واحدة أو عرض شاشة حاسوب محمول واحدة معكوسة. مشغل الوسائط أو وحدة التحكم الأساسية أرخص بكثير.
- تستخدم الخزائن أنظمة استقبال غير تابعة لشركة NovaStar بدون بطاقات إرسال متوافقة.
- الشرط هو تركيب صغير ومؤقت حيث يكون التأجير أو الحل القائم على البرمجيات أكثر مرونة.
- تتوقع أن يكون الجهاز سهل الاستخدام. لكن جهاز H9 يحتاج إلى تهيئة الشاشة وعناوين الشبكة وتعيين بطاقة الإرسال قبل أن يعمل.
كم يبلغ سعر جهاز NovaStar H9؟
لا يوجد سعر موحد، لأن سعر جهاز H9 يشمل الهيكل بالإضافة إلى مجموعة محددة من بطاقات الإدخال والإخراج، بينما يُعدّ كل من H9 القياسي وH9 المُحسّن نموذجين منفصلين بقدرات تحميل مختلفة. يُدرج الموزعون كلا الإصدارين كوحدات تخزين منفصلة (SKUs)، لذا لا يُمكن مقارنة الأسعار إلا إذا ذكر إصدار الهيكل، وبطاقات الإرسال المُضمنة، وأنواع بطاقات الإدخال، وما إذا كان مزودًا بمصدر طاقة احتياطي. أرسل إلينا أبعاد الحائط، ومسافة البكسل، وقائمة المصادر، والمدخلات المطلوبة، وسنساعدك في تحديد تكوين البطاقات ووحدة التحكم أو المعالج المناسب لميزانية مشروعك.
7. كيف يتم إعداد جهاز NovaStar H9 لأول مرة؟
إن جهاز H9 ليس من النوع الذي يعمل بمجرد التوصيل، ولكن التسلسل أدناه يتطابق مع الترتيب المستخدم في دليل المستخدم الرسمي ويتجنب الخطأين الأكثر شيوعًا: توصيل خزائن LED مباشرة بالمعالج، واستخدام عنوان افتراضي خاطئ.
الخطوة 1: تركيب الهيكل والبطاقات
- قم بتركيب الهيكل 9U في رف مع ترك مساحة كافية على كلا الجانبين لتدفق الهواء.
- أدخل بطاقات الإدخال وبطاقات الإخراج (الإرسال) المطلوبة في الهيكل. البطاقات قابلة للاستبدال أثناء التشغيل.
- قم بتركيب وحدة الطاقة الاحتياطية الاختيارية إذا كان النظام لا يتحمل عطل وحدة الطاقة، وقم بتوصيل مصادر الطاقة بدوائر منفصلة حيثما أمكن ذلك.
- لا تقم بتوصيل خزائن LED مباشرةً إلى المعالج. تُخرج وحدة H9 البيانات إلى بطاقات إرسال NovaStar، والتي تتصل بدورها ببطاقات الاستقبال في الخزائن.

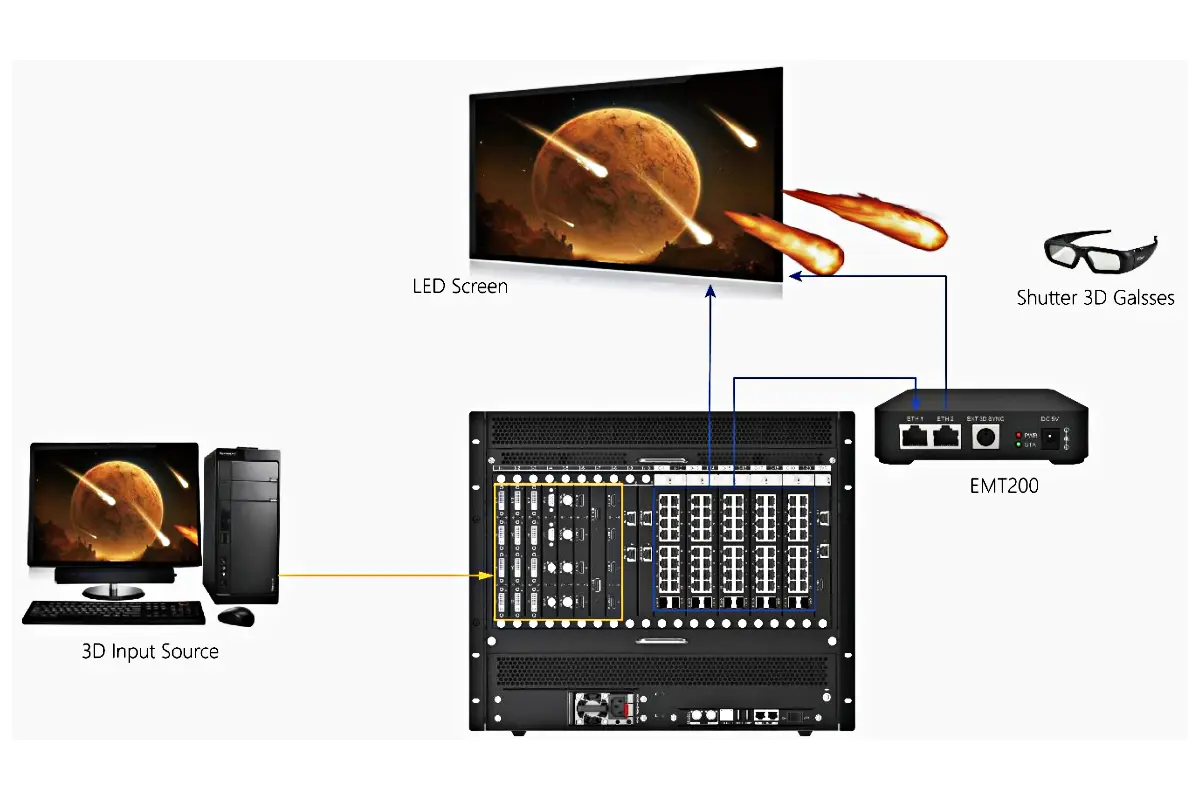

الخطوة الثانية: توصيل المصادر والمخرجات
- قم بتوصيل مصادر الفيديو بموصلات بطاقة الإدخال (HDMI، DisplayPort، DVI، SDI، VGA، CVBS، HDBaseT، IP، الألياف، حسب التركيب).
- قم بتوصيل مخارج بطاقة الإرسال بجدار LED باستخدام كابل Cat6 أو الألياف الضوئية حسب نوع البطاقة.
- قم بتوصيل جهاز الكمبيوتر المتحكم بمنفذ الإيثرنت الموجود على بطاقة التحكم. أضف بطاقة المعاينة إذا لزم الأمر مراقبة المدخلات والمخرجات.
الخطوة 3: ضبط عنوان الشبكة
- عنوان IP الافتراضي للجهاز هو 192.168.0.10. تشير نوفا ستار إلى أن 192.168.0.100 هو العنوان الافتراضي المستخدم في بعض نماذج التكوين، لذا تأكد من العنوان المعروض على الشاشة الرئيسية للجهاز بدلاً من افتراضه.
- قم بتعيين عنوان جهاز التحكم على نفس الشبكة الفرعية وبنفس قناع الشبكة الفرعية والبوابة، على سبيل المثال 192.168.0.20، وتأكد من أنه ليس نفس عنوان الجهاز.
- افتح متصفحًا وأدخل عنوان IP الخاص بالجهاز، ثم قم بتسجيل الدخول باستخدام اسم المستخدم وكلمة المرور الافتراضيين، وهما admin و admin.
- قم بتغيير عنوان IP الخاص بالجهاز ليتوافق مع شبكة الموقع، وأعد تشغيل الجهاز إذا تطلب البرنامج الثابت ذلك.
الخطوة 4: ضبط الشاشة

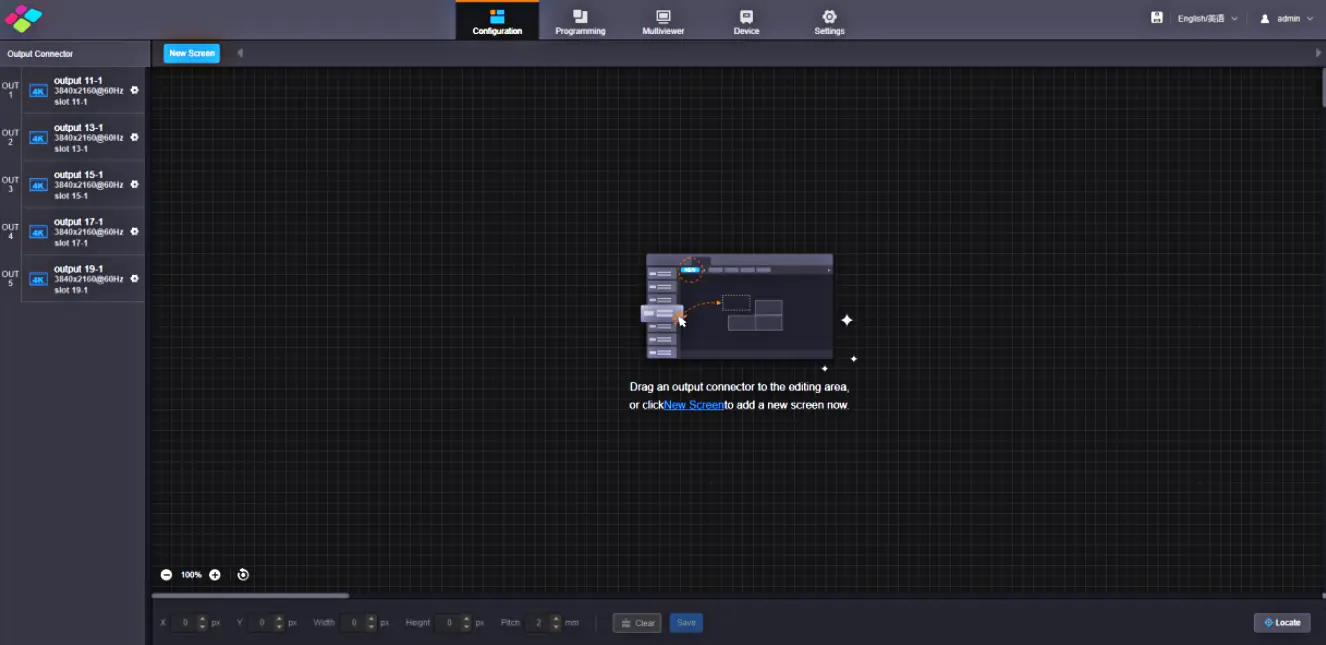

- قم بإنشاء شاشة جديدة في واجهة الويب، وأعطها اسمًا مميزًا، واضبط صفوف وأعمدة الشاشة لتتوافق مع البنية المادية.

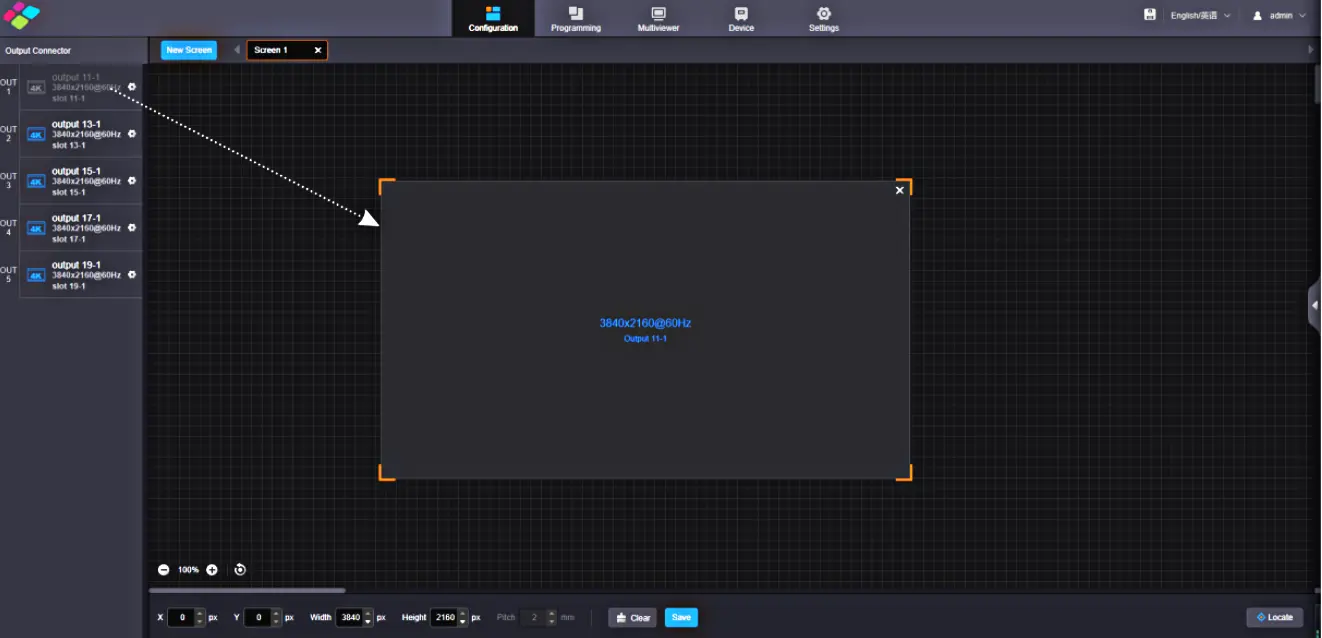

- حدد بطاقة الإخراج التي تُحمّل الشاشة واسحبها إلى منطقة الشاشة. يمكن لكل شاشة أن تتمتع بدقة إخراج خاصة بها، كما يدعم البرنامج تكوينات الفسيفساء غير المنتظمة.
- احفظ إعدادات الشاشة. تُخزّن الإعدادات داخل الجهاز وتُحفظ بعد إعادة تشغيله.

الخطوة 5: أضف المصادر واحفظ الإعداد المسبق
- افتح صفحة البرمجة واسحب مصادر الإدخال المطلوبة إلى لوحة الرسم على الشاشة.
- قم بضبط الحجم والموضع وترتيب الطبقات (z-order) لكل طبقة، وأضف طبقات نصية أو رسومية عند الحاجة.
- احفظ التخطيط كإعداد مسبق حتى يتمكن المشغل من استدعاء المشهد بأكمله بنقرة واحدة.
8. كيف يمكنك إضافة الطبقات وإدارتها على جهاز NovaStar H9؟
تُعدّ الطبقات اللبنات الأساسية لكل مشهد في H9. كل طبقة عبارة عن عنصر مصدر أو رسم أو نص يُوضع على مساحة الشاشة، وله موضعه وحجمه وترتيبه الخاص. تتم إدارة الطبقات بالكامل عبر واجهة الويب.

افتح مساحة عمل الطبقات
سجّل الدخول إلى واجهة الويب، واختر الشاشة التي تريد العمل عليها، ثم افتح عرض البرمجة. تعرض لوحة الرسم الشاشة بدقتها المُحددة، لذا فإن ما تُرتّبه هو ما يعرضه الحائط.
أضف طبقة
- طبقة الإدخال: اختر مصدرًا مباشرًا من قائمة الإدخال. باستخدام بطاقة إدخال IP H_2xRJ45، يمكن لمصادر الفسيفساء تغطية ما يصل إلى 512 مدخل كاميرا IP.
- طبقة رسومية: أضف شعارًا أو شريطًا سفليًا أو صورة أخرى مُعدة مسبقًا.
- طبقة النص: إنشاء تسميات ثابتة أو نص OSD ديناميكي، مع محتوى قابل للتكوين، واتجاه التمرير، والسرعة، ونمط الخط.
الموضع والحجم وترتيب Z
اسحب طبقةً لتحريكها، وغيّر حجمها من مقابضها. استخدم قائمة الطبقات لتقديم طبقة أو إعادتها للخلف، حيث يجب أن تكون الطبقات العلوية، مثل أشرطة الأخبار والشرائح السفلية، فوق طبقات الفيديو. يدعم الهيكل 80 طبقة في طراز H9 القياسي و160 طبقة في طراز H9 المحسّن، لذا يُنصح بتخطيط التصميمات ذات الكثافة العالية وفقًا للإصدار الذي تملكه.
حفظ الإعدادات المسبقة واستعادتها وتعديلها
احفظ تصميمًا نهائيًا كإعداد مسبق، وأعطه اسمًا مناسبًا مثل "موجز الصباح" أو "وضع الطوارئ". يمكنك استعادة الإعدادات المسبقة فورًا دون الحاجة لإعادة تشغيل الجهاز، كما تتيح لك مجموعات الإعدادات المسبقة التبديل بين عدة شاشات معًا. يدعم الجهاز ما يصل إلى 2,000 إعداد مسبق، مع إمكانية تشغيل قوائم التشغيل للتبديل المجدول أو المتسلسل.
١٠. الأسئلة الشائعة حول NovaStar H9
ما هو عنوان IP الافتراضي لجهاز NovaStar H9؟
عنوان IP الافتراضي للجهاز هو 192.168.0.10. اضبط جهاز التحكم على نفس الشبكة الفرعية وبنفس قناع الشبكة الفرعية والبوابة، على سبيل المثال 192.168.0.20، ثم انتقل إلى عنوان الجهاز لفتح واجهة الويب. تشير NovaStar أيضًا إلى أن 192.168.0.100 هو العنوان الافتراضي في بعض نماذج التكوين، لذا تأكد من العنوان الظاهر على الشاشة الرئيسية للجهاز.
ما هو اسم المستخدم وكلمة المرور الافتراضيان لجهاز NovaStar H9؟
اسم المستخدم وكلمة المرور الافتراضيان هما "admin". قم بتغيير كلمة المرور كجزء من عملية التشغيل، واستخدم إدارة الصلاحيات إذا كان النظام مشتركًا بين عدة مشغلين.
ما الفرق بين جهاز NovaStar H9 وجهاز H9 Enhanced؟
يُضاعف جهاز H9 Enhanced ثلاثة حدود على نفس هيكل 9U: 10 فتحات لبطاقات الإخراج بدلاً من 5، و160 طبقة بدلاً من 80، وحمولة قصوى تبلغ 260,000,000 مليون بكسل بدلاً من 130,000,000 مليون بكسل عند استخدام بطاقة الإرسال H_4xfiber (المحسّنة). يدعم كلا الإصدارين 15 بطاقة إدخال، وما يصل إلى 2,000 إعداد مسبق، ومعالجة 10 بت، وتقنيتي HDR10 وHLG، ووحدة طاقة احتياطية اختيارية.
كم عدد البكسلات التي يمكن لجهاز NovaStar H9 تحميلها؟
مع بطاقات الإرسال H_20xRJ45، تصل دقة شاشة H9 إلى 65,000,000 مليون بكسل. ومع بطاقة الإرسال H_4xfiber (المحسّنة)، تصل دقة شاشة H9 القياسية إلى 130,000,000 مليون بكسل، بينما تصل دقة شاشة H9 المحسّنة إلى 260,000,000 مليون بكسل. وتبلغ دقة كل بطاقة H_20xRJ45 13,000,000 مليون بكسل، بينما تبلغ دقة كل بطاقة إرسال H_4xfiber (المحسّنة) 26,000,000 مليون بكسل.
هل يدعم جهاز NovaStar H9 تقنية NDI أو ST 2110؟
نعم. توفر NovaStar بطاقة إدخال H_1xNDI مزودة بمنفذ إيثرنت جيجابت RJ45 واحد، وبطاقة إدخال H_1xST2110 مزودة بمنفذين بصريين بسرعة 25 جيجابت، مما يسمح بإدخال الفيديو عبر الشبكة من خلال بطاقات إدخال مخصصة بدلاً من محول خارجي. لا تُعدّ صيغتا SRT وRTMP من صيغ الإدخال الأصلية، لذا يُنصح باستخدام مُفكِّك ترميز خارجي لهاتين الصيغتين.
هل يدعم جهاز NovaStar H9 الصوت؟
نعم، عند تزويد الهيكل ببطاقة H_2xAudio للإدخال والإخراج. يدعم الجهاز إخراج الصوت لكل شاشة، حيث تدعم كل شاشة مخرج صوت واحد. بدون هذه البطاقة، يعالج جهاز H9 الفيديو فقط، لذا يجب معالجة الصوت بشكل منفصل.
هل يمكن لجهاز NovaStar H9 تشغيل لوحات LED مباشرة؟
لا. يُرسل جهاز H9 إشاراته إلى بطاقات إرسال NovaStar عبر الإيثرنت أو الألياف الضوئية، وتقوم هذه البطاقات بدورها بتشغيل بطاقات الاستقبال داخل خزائن LED. لا يمكن توصيله مباشرةً بلوحات LED أو بأنظمة استقبال غير تابعة لـ NovaStar بدون بطاقات إرسال متوافقة.
كم عدد الطبقات والإعدادات المسبقة التي يدعمها جهاز NovaStar H9؟
يدعم جهاز H9 القياسي 80 طبقة، بينما يدعم جهاز H9 المحسّن 160 طبقة. ويمكن لبطاقة الإخراج الواحدة استيعاب ما يصل إلى 16 طبقة بدقة 2K، أو 8 طبقات ثنائية الوصلة، أو 4 طبقات بدقة 4K، أو طبقتين بدقة 8K. كما يدعم الجهاز ما يصل إلى 2,000 إعداد مسبق، مع إمكانية تشغيل قوائم التشغيل المُعدّة مسبقًا.
هل يمكن تحديث برنامج NovaStar H9 الثابت عبر الإنترنت؟
نعم. يدعم التحديث عبر الإنترنت ترقية البرامج الثابتة من خلال واجهة الويب. قم بتصدير إعدادات الجهاز أولاً، ولا تقم بإيقاف تشغيله أثناء التحديث، وقم بتنزيل البرامج الثابتة فقط من موقع NovaStar الرسمي لضمان توافق الملف مع إصدار الجهاز.
كم يبلغ سعر جهاز NovaStar H9؟
لا يوجد سعر موحد. يُسعّر جهاز H9 كهيكل بالإضافة إلى مجموعة مختارة من بطاقات الإدخال والإخراج، ويُعتبر كل من H9 القياسي وH9 المُحسّن طرازين منفصلين. اطلب قائمة مكتوبة بالمواصفات تتضمن إصدار الهيكل، وبطاقات الإرسال، ومجموعة بطاقات الإدخال، وما إذا كان مزودًا بمصدر طاقة احتياطي، وذلك لضمان مقارنة عادلة بين عروض الأسعار المختلفة.
10. اختتام
جهاز NovaStar H9 هو وحدة توصيل جدارية فيديو معيارية بحجم 9U، تجمع بين معالجة الفيديو والتحكم فيه لجدران LED ذات دقة عرض عالية. تأكد من معرفة حدود مشروعك، حيث يختلف جهاز H9 القياسي عن جهاز H9 المحسّن في عدد فتحات بطاقات الإخراج، وعدد الطبقات، والحد الأقصى لحمل البكسل. تأكد من عنوان IP الافتراضي للجهاز، وخطط لبطاقات الإدخال والإرسال بالتزامن مع تصميم الشاشة، وسيتولى جهاز H9 مهام غرفة التحكم والبث والنقل والتأجير بنفس آلية العمل.
تابع استعراض معالجات الربط من سلسلة NovaStar H لمقارنة H9 مع H2 وH5 وH15، واقرأ دليل NovaStar H5 لربط جدران الفيديو الصغيرة، واستخدم مراجعة NovaStar H15 عند الحاجة إلى دعم دقة 8K. أما إذا كنت تفكر في وحدة تحكم متكاملة، فابدأ بمقارنة سلسلة H مع سلسلة VX ووحدة التحكم المتكاملة NovaStar VX16s.
