يحتاج مكعب شاشة LED إلى خريطة للوجه، وخطة تشغيل، واختبار قبول قابل للتكرار قبل أن يتمكن محتواه من الالتفاف بشكل مقنع حول الهيكل. غالبًا ما ينتج عن التعامل مع كل جانب كشاشة عادية مكعب يبدو صحيحًا في الصور الثابتة، ولكنه يكشف عن وجوه معكوسة، أو انتقالات غير متزامنة، أو وصلة إغلاق مكسورة عندما يتجول الزوار حوله.
يُساعد هذا الدليل مُصممي أنظمة الصوت والصورة في صالات العرض على تنسيق أربعة واجهات رأسية، مع واجهة علوية اختيارية، بدءًا من مرحلة التصميم وحتى التشغيل. ويتضمن مثالًا عمليًا بالبكسل، وجدولًا لتخصيص الواجهات، وفحوصات عملية للحركة والزوايا والصيانة. ولا يزال اختيار الخزانة النهائية والتصميم الهيكلي وسعة وحدة التحكم بحاجة إلى تأكيد قبل التركيب الفعلي.
1. تحديد أوجه مكعب شاشة LED ومسارات العرض
ابدأ برسم مخطط أرضي، وسمِّ كل سطح مرئي. استخدم الأحرف A وB وC وD للأسطح الرأسية، مع مراعاة اتجاه عقارب الساعة عند النظر إليها من الأعلى. ضع علامة T على شاشة العرض العلوية إذا كان التصميم يتضمنها. حدد المدخل، وموقع العرض الرئيسي، والمسار الذي يسلكه الزوار. ألصق نفس العلامات على الرسومات، وقوالب المحتوى، وجداول المعدات.
قد يكون مكعب شاشة LED في صالة العرض مرئيًا من عدة اتجاهات، لكن كل زائر لا يرى سوى جزء منه. ضع المعلومات الأساسية على واجهة كاملة يمكن قراءتها من وضعية الوقوف العادية. اسم المنتج المقسم على ثلاثة جوانب يتطلب من الزائر التحرك لفهمه. خصص الرسومات الدائرية المتصلة للحركة والأنماط والسرد البصري.
حدد ما إذا كان السطح العلوي شاشة عرض عاملة، أو فتحة وصول، أو سطحًا غير مخصص للعرض. هذه مواصفات مختلفة. يؤدي وجود سطح مضاء خامس إلى تغيير تخطيط المحتوى، وحمل البكسل، وترتيب الصيانة. كما أنه يُضيف أربعة حواف إضافية يجب فحصها. لا تُضفه في وقت متأخر كعنصر تجميلي بعد الموافقة على تصميمات الإشارة والهيكل.
سجّل مسافات المشاهدة العملية والإضاءة المحيطة في مسح الموقع . أضف صورًا من المدخل ومواقع العرض التوضيحي. تساعد هذه الملاحظات مصمم المحتوى على اختيار حجم النص والمناطق الآمنة دون افتراض أن دقة بكسل واحدة تضمن سهولة القراءة من جميع الزوايا.
2. اختر التشغيل المستمر أو التشغيل المستقل
حدد ما يجب أن يختبره الجمهور قبل اختيار عدد الشاشات التي ستشتريها. يمكن لشاشة LED المكعبة أن تعرض صورة واحدة متواصلة، أو رسائل مختلفة على كل وجه، أو مزيجًا زمنيًا من الاثنين. كل وضع يفرض مسؤولية مختلفة على مصمم المحتوى وفريق الإنتاج.
| المعالم | تطبيق مفيد | مهمة التصميم الرئيسية | دليل القبول |
|---|---|---|---|
| لف متواصل | شريط أو منظر طبيعي أو رسوم متحركة تتقاطع فيها الوجوه | قم بإنشاء ترتيب متناسق للوجوه وقم بربط الوجه الأخير بالوجه الأول. | يقطع مؤشر متحرك كل حافة رأسية دون قفزة مرئية |
| وجوه مستقلة | عائلات منتجات أو لغات منفصلة | امنح كل وجه تركيبة كاملة ورسالة قابلة للقراءة | يظهر المحتوى الصحيح على كل وجه مُعلّم بعد إعادة التشغيل |
| مشاهد منسقة | تسلسل إطلاق بتصميمات وجه منفصلة | الاتفاق على نقاط الإشارة المشتركة ومدة الانتقال | تتغير جميع الوجوه في المشهد معًا طوال عملية التشغيل المتكررة |
لا يتطلب المحتوى المستقل ساعات مستقلة. يمكن أن يحتوي تصميم واحد على أربعة واجهات مختلفة مع مشاركة خط زمني واحد. في المقابل، لا توفر أربعة أجهزة تبدأ في نفس الوقت تقريبًا تزامنًا دائمًا تلقائيًا. اطلب من مُكامل الأنظمة شرح طريقة التوقيت وتوضيحها عمليًا في ظل ظروف التشغيل المقصودة.
بالنسبة لمكعب شاشة LED الذي يتناوب بين الأوضاع، حدد الانتقالات كجزء من موجز التصميم. اتفق على ما إذا كان التسلسل الدائري سيتلاشى تدريجيًا إلى أربعة تخطيطات منفصلة أو سيتغير بناءً على إشارة مشتركة. تحقق من أطول برنامج مُخطط له، بما في ذلك حدود تكراره. قد يُخفي عرض توضيحي قصير أي انحراف أو انقطاع لا يظهر إلا عند إعادة تشغيل قائمة التشغيل.
3. حساب مساحة الرسم الأصلية قبل العرض
استخدم عدد البكسلات المُؤكدة للوحدة والخزانة في قالب المحتوى النهائي. تُفيد الأبعاد الفيزيائية مقسومةً على قيمة مُقربة للعرض في التقدير، لكنها قد تُنتج دقةً غير دقيقة. تحتاج وكالة المحتوى إلى أبعاد بكسل صحيحة، لا إلى قيمة اسمية للعرض وصورة فوتوغرافية.
01. العمل من مصفوفة الخزانة

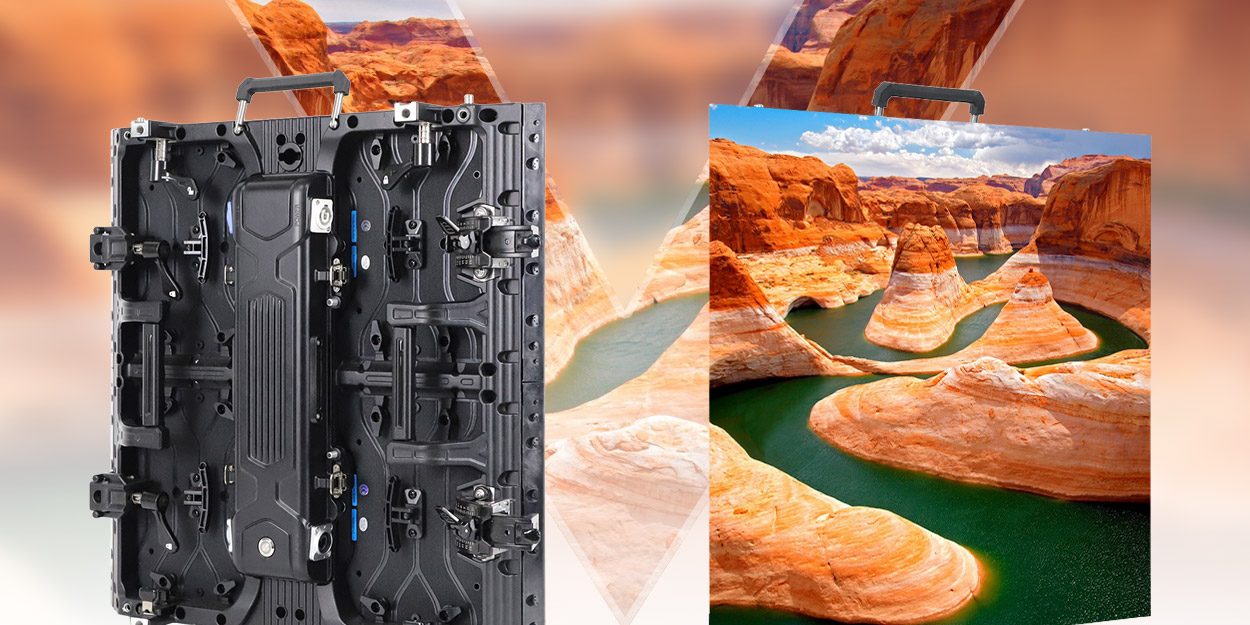

تُشير مواصفات المنتج EA500H8V إلى خزائن بحجم 500 × 500 مم مزودة بأربع وحدات بحجم 250 × 250 مم. ويُذكر في قسم P2.97 الخاص بالاستخدام الداخلي أن كل وحدة تحتوي على 84 × 84 بكسل. وبناءً على هذا الترتيب، فإن استخدام وحدتين متجاورتين ووحدتين عموديتين يُعطي 168 × 168 بكسل لكل خزانة.
كمثال تخطيطي، يبلغ قياس واجهة بعرض أربعة خزائن وارتفاع أربعة خزائن مترين × مترين، وتحتوي على 672 × 672 بكسل. تحتوي أربعة واجهات رأسية من هذا النوع على 1,806,336 بكسل إجمالاً. وبالتالي، يبلغ حجم شريط أفقي غير ملفوف 2,688 × 672 بكسل. هذا حساب للمحتوى لترتيب توضيحي، وليس تأكيدًا على أن وحدة تحكم أو هيكلًا معينًا يدعم البناء الكامل.
02. فصل حجم المحتوى عن حجم النقل
لا تتطابق أبعاد لوحة العرض المكعبة الأصلية لشاشة LED مع أبعاد مخرج الفيديو في الكمبيوتر دائمًا. قد يضع نظام الوسائط لوحة العرض الأصلية ضمن تنسيق إخراج أكبر مدعوم. في هذه الحالة، وثّق المنطقة النشطة والحشو غير المستخدم. تحقق من الحد الأقصى لعرض الإدخال وارتفاعه وإجمالي التحميل وحدود منفذ الإخراج بشكل منفصل مع الجهاز المقترح.
تؤدي إضافة وجه علوي بنفس الحجم إلى زيادة إجمالي عدد البكسلات النشطة في المثال إلى 2,257,920 بكسل. هذا لا يعني أن تمديد الشريط الأصلي ذي الأوجه الأربعة سينجح. يجب أن يمنح قالب مكعب شاشة LED الوجه العلوي منطقة واتجاهًا خاصين به. اطلب صورة اختبار مُعَلَّمة بالصيغة المطلوبة قبل طلب الرسوم المتحركة النهائية.
4. أنشئ خريطة لتعيين الوجوه يمكن للجميع قراءتها
يجب أن يربط مخطط مكعب شاشة LED ثلاثة عناصر: السطح المادي، ومنطقته في لوحة المصدر، ووجهته في نظام التحكم. حافظ على ثبات تسميات الواجهة حتى لو قام الفني بتغيير مسار الكابل. وإلا، فقد يتبع تعديل المحتوى تلقائيًا اصطلاح توصيل قديم.
| الوجه | مصدر الأصل X، Y | حجم المنطقة | فحص التوجيه | الحافة العمودية التالية |
|---|---|---|---|---|
| أ: المدخل | 0 , 0 | 672 × 672 | السهم لأعلى؛ النص يُقرأ بشكل طبيعي | الحافة اليمنى تتصل بالحافة اليسرى B |
| ب: باتجاه عقارب الساعة من أ | 672 , 0 | 672 × 672 | السهم لأعلى؛ النص يُقرأ بشكل طبيعي | الحافة اليمنى تتصل بالجانب الأيسر من C |
| ج: عكس أ | 1,344 , 0 | 672 × 672 | السهم لأعلى؛ النص يُقرأ بشكل طبيعي | الحافة اليمنى تتصل بالجانب الأيسر D |
| د: باتجاه عقارب الساعة من ج | 2,016 , 0 | 672 × 672 | السهم لأعلى؛ النص يُقرأ بشكل طبيعي | تعود الحافة اليمنى إلى اليسار A |
تستخدم هذه الإحداثيات نقطة أصل في الزاوية العلوية اليسرى، وتصف مناطق المصدر فقط. وهي ليست أرقام منافذ أو إعدادات بطاقة استقبال. أضف بيانات الإخراج الفعلية، والمنفذ، ومسار الخزانة، ومرجع ملف التكوين في عمود تثبيت منفصل بعد تأكيد تصميم الجهاز. تأكد من توضيح ما إذا كان الرسم يُظهر الشاشة من الأمام أو من داخل الهيكل.
تحتوي صورة اختبار مكعب شاشة LED المفيدة على أحرف كبيرة، وسهم متجه للأعلى، وزوايا بألوان مختلفة، وخطوط أفقية تلتقي عند ارتفاعات متطابقة. هذا يكشف أخطاء الدوران والانعكاس فورًا. رقّم المربعات الصغيرة القريبة من الحواف إذا كنت بحاجة إلى اكتشاف أعمدة البكسل المفقودة أو المكررة.
توضح وثائق Resolume الرسمية الخاصة بتحديد المدخلات والمخرجات المتقدمة كيفية تحديد أجزاء من مقطوعة موسيقية وربط تلك الأجزاء بالمخرجات. وهذا يُبين الفرق بين تحديد المصدر وربط المخرجات الفعلية. وتختلف عناصر التحكم الدقيقة باختلاف البرنامج والإصدار المُختارين؛ لذا يُرجى تقديم الإعداد المُسبق النهائي بالإضافة إلى رسم تخطيطي واضح.
بالنسبة لمكعب شاشة LED خماسي الأوجه، حدد الحافة العلوية التي تلامس الوجه A، ثم ضع علامة على تلك الحافة في النموذج. قد يبدو الرسم من الأعلى والرسم المفرد غير متطابقين إذا كانت اتجاهات الرؤية غير واضحة. ضع رمزًا فريدًا في كل زاوية علوية، ثم تحقق من الرموز الأربعة من موضع الرؤية المتفق عليه. لا تقم بتدوير اللوحة الرئيسية بأكملها لتصحيح سطح واحد غير موجه بشكل صحيح.
5. حافظ على ثبات التوقيت عبر مسار الإشارة
يتطلب مكعب شاشة LED متناسق توقيتًا دقيقًا من تشغيل الوسائط مرورًا بالمعالجة وصولًا إلى نظام الاستقبال. ولا يضمن معدل تحديث LED العالي وحده عرض نفس إطار المصدر في المشغلات أو المعالجات المختلفة. لذا، احرص على فصل معدل إطارات المصدر وتوقيت الإخراج ومواصفات تحديث الشاشة في جدول المعدات.
ابدأ بأبسط ترتيب للإشارات يلبي متطلبات المشروع. عندما يستطيع مشغل واحد ومسار معالجة متوافق واحد التعامل مع اللوحة، يمكنهما تقليل عدد نقاط التوقيت المستقلة التي يجب إدارتها. قد تحتاج التصاميم الأكبر إلى مخارج أو معالجات متعددة. يتطلب ذلك ترتيب مزامنة موثق، وليس مجرد افتراض مبني على تطابق أسماء النماذج.
اختبر مكعب شاشة LED بشريط متحرك وأرقام إطارات مرئية على الأوجه المتجاورة. راقب الحواف المادية أثناء الحركة وتغييرات المشهد. إذا انفصل الشريط عند أحد الحواف، فتحقق من توقيت المصدر، وزمن استجابة المعالجة، والتخطيط قبل تغيير العمل الفني. استخدم لقطات الكاميرا لتوثيق السلوك، مع مراعاة أن تأثيرات غالق الكاميرا قد تُنتج تشوهات خاصة بها.
قم بإجراء اختبار إعادة التشغيل. تحقق من الدقة المختارة، وتوقيت التحديث، ومنطقة المحتوى، وتعيينات الشاشة بعد عودة المشغل ونظام العرض إلى العمل. اختبر أيضًا الاستجابة المتفق عليها في حالة فقدان مصدر. من الأسهل على موظفي صالة العرض فهم صورة ثابتة محددة أو انقطاع مُتحكم به من فهم جزء متجمد غير مُفسر على جانب واحد.
عند ظهور عطل، احتفظ بإعدادات مكعب شاشة LED المعتمدة قبل البدء في استكشاف الأخطاء وإصلاحها. يشير عدم التقاء خط ثابت إلى مشكلة في الإحداثيات أو المقياس أو المحاذاة المادية. أما الخط الذي يلتقي عند التوقف ولكنه ينفصل أثناء الحركة فيشير إلى مشكلة في التوقيت. وتشير شبكة الاختبار الصحيحة مع تسلسل ترويجي معطل إلى مشكلة في تصدير المحتوى أو تصميم العرض. تُضيّق هذه الملاحظات نطاق التحقيق، لكنها لا تُغني عن تشخيص الأجهزة. غيّر إعدادًا واحدًا ذا صلة في كل مرة وسجّل النتيجة.
6. افحص كل زاوية، بما في ذلك درزة الإغلاق.
يحتوي مكعب شاشة LED رباعي الجوانب على وصلة إغلاق بين النقطتين D و A، والتي قد يصعب ملاحظتها عند معاينة المحتوى المسطح. قد تبدو الصورة البانورامية الطويلة صحيحة عند التقاطع بين A و B، و B و C، و C و D، ولكنها تتشوه عند التقاء عمودها الأخير بعمودها الأول. اطلب من مصمم المحتوى معاينة هذا الوصل بشكل واضح.
استخدم فحصين منفصلين. أولًا، افحص وصلة المحتوى للتأكد من محاذاتها، وخلوها من الفجوات، وتلف وحدات البكسل على الحواف، وعدم استواء سطح الخزانة. ثانيًا، افحص وصلة المحتوى باستخدام خطوط اختبار مطابقة وأجسام متحركة. يمكن للبرامج تصحيح أخطاء التعيين، لكن تمديد العمل الفني لإخفاء عدم التطابق الميكانيكي قد يشوه كل وجه.
قيّم مكعب شاشة LED من مسار الزائر المعتاد، وكذلك من أمام كل واجهة مباشرةً. قد يصبح الوصل الذي يبدو مقبولاً عند النظر إليه من الأمام بارزاً عند النظر إليه من زاوية مائلة. قارن بين المواد البيضاء والرمادية والمنخفضة السطوع تحت إضاءة صالة العرض المتفق عليها. سجّل مواقع المشاهدة وسطوع التشغيل لضمان دقة المقارنات اللاحقة.
أبقِ النصوص والشعارات والتفاصيل الصغيرة المهمة بعيدة عن الحواف إلا إذا اقتضى التصميم ذلك تحديدًا. حدد المنطقة الآمنة باستخدام عينة مادية أو اختبار بالحجم الكامل. لا يمكن لنسبة هامش عامة أن تراعي جميع درجات الميل ومسافة المشاهدة وبنية الزوايا. للاطلاع على هندسة الهيكل الأساسية، راجع دليل تصميم الشاشات ذات الزاوية القائمة.
7. تخطيط الصيانة دون فقدان خريطة الوجه
حدد كيفية وصول الفني إلى الوحدات، وبطاقات الاستقبال، ومصادر الطاقة، والكابلات قبل تغليف الهيكل. يمكن لمكعب شاشة LED إخفاء جميع أسطحه الخلفية داخل حجم صغير. تُسهّل الوحدات القابلة للإزالة من الأمام هذه العملية، ولكن يجب على الفريق مع ذلك إثبات إمكانية الوصول إلى الأجزاء الموجودة خلفها واتباع تسلسل إزالة آمن.
تتضمن معلومات المنتج EA500H8V تفاصيل ترتيبات الصيانة الأمامية والخلفية. يرجى التأكد من إصدار الخزانة المقترح، وموقع الزاوية، وهيكل الدعم معًا. لا يضمن وجود ميزة صيانة في خزانة معينة إمكانية إزالة الفني لها بعد تركيب الواجهات والزخارف والعناصر الهيكلية المجاورة.
قم بتسمية كل موضع قابل للاستبدال برقم الواجهة والموقع. على سبيل المثال، يُشير الرمز A-R2-C3 إلى الخزانة من خلال الواجهة والصف والعمود، شريطة أن يظهر اتجاه الترقيم على الرسم. احتفظ بمعلومات تكوين الاستقبال والمعايرة المقابلة مع سجلات التركيب. حتى في حالة الإضاءة، يجب التحقق من اتجاه الإضاءة ولونها وتعيين العنوان بشكل صحيح.
بالنسبة لخطة استعادة مكعب شاشة LED، احتفظ بملفات الوسائط المعتمدة، ومشروع المشغل، وإعدادات الإخراج المسبقة، وتكوين وحدة التحكم كعناصر منفصلة. سجّل الإصدارات والتواريخ. اقتصر على عناصر التحكم التي يحتاجها المشغلون الروتينيون للتشغيل اليومي، ووفر مسار دعم واضح لإجراء تغييرات على التعيينات أو إعدادات الأجهزة.
8. الموافقة على دليل القبول قبل التسليم
يجب اعتماد مكعب شاشة LED بناءً على اختبارات محددة، وليس مجرد فيديو ترويجي. ينبغي أن يستخدم اختبار المصنع تصميم الواجهة المتفق عليه والمحتوى التمثيلي. أما اختبار الموقع، فينبغي أن يُعيد إجراء الفحوصات الرئيسية بعد النقل والتجميع والتوصيل بنظام التشغيل الفعلي. يجب أن يتولى المختصون المؤهلون المسؤولون عملية القبول الهيكلي والكهربائي.
استخدم المصفوفة التالية كنقطة انطلاق، وأضف إليها هوامش التفاوت الخاصة بمشروعك قبل الشراء. وهي تتجنب عمداً وضع حدود عامة لعرض الفواصل أو اختلاف السطوع، إذ يجب أن تتوافق هذه الحدود مع الأجهزة المختارة وظروف التركيب والمشاهدة.
| تحقق | اختبار المواد أو الإجراءات | سجل للاحتفاظ به |
|---|---|---|
| هوية الوجه | حروف، أسهم متجهة للأعلى، وعلامات زاوية ملونة | صورة توضح كل وجه في وضعه الجسدي الصحيح |
| استمرارية الحواف | شبكة وخط متحرك عبر جميع الوصلات | نتائج A–B، B–C، C–D، وD–A؛ الحواف العلوية في حال تم تركيبها. |
| تنسيق التشغيل | عداد الإطارات وتغييرات المشهد المتكررة | مدة الاختبار، وإعدادات الإخراج، والاختلافات الزمنية الملحوظة |
| الاتساق البصري | مشاهد بيضاء ورمادية ومشاهد داكنة تمثيلية | الإضاءة، وإعدادات السطوع، ومواقع المشاهدة، والاستثناءات المتفق عليها |
| التعافى | إعادة التشغيل المُتحكم بها واختبار فقدان المصدر | الحالة المتوقعة، وتسلسل التعافي، وجهة الاتصال المسؤولة عن الدعم |
| الخدمة | إظهار إمكانية الوصول إلى وحدة نمطية ومكون داخلي محدد | مسار الوصول، والأدوات، وإجراءات النسخ الاحتياطي وإعادة التحقق من التكوين |
اختتم العملية بعرض توضيحي للمشغل باستخدام قائمة التشغيل النهائية. اطلب من فريق صالة العرض تشغيل النظام، وتغيير برنامج معتمد، واتباع خطوات الاستعادة الموثقة. أرفق خريطة الواجهة ونتائج الاختبار في حزمة تسليم العرض . أبقِ العناصر غير المحلولة ظاهرةً بدلاً من السماح بتشغيل أول مرة بنجاح بإغلاقها تلقائيًا.
الأسئلة الشائعة
هل يمكن لمكعب شاشة LED أن يعرض محتوى مختلفًا على كل جانب؟
نعم، يمكن للتصميم تخصيص تركيبة مختلفة لكل وجه. حدد ما إذا كانت هذه التركيبات يجب أن تتشارك في تغييرات المشهد أم يمكن تشغيلها بشكل مستقل. يمكن أن يحتوي خط زمني رئيسي واحد على تخطيطات وجوه منفصلة، لذا فإن المحتوى المختلف لا يتطلب بالضرورة وجود عدة مشغلين.
هل يحتاج كل مكعب إلى ستة أوجه نشطة؟
لا. حدد أسطح العرض الفعلية. قد يناسب صالة العرض أربعة واجهات عمودية، أو أربعة واجهات بالإضافة إلى سطح علوي. يمكن استخدام الأسطح المتبقية لأغراض إنشائية أو تهوية أو لتسهيل الوصول. لا تحسب أي سطح غير مخصص للعرض ضمن مساحة العرض.
كيف أمنع حدوث قفزة مرئية عند الزاوية الأخيرة؟
تحقق من وصلة D-to-A في كل من العمل الفني والتخطيط المادي. يجب أن تتصل نهاية الشريط الأفقي ببدايته إذا كان التحريك يلتف باستمرار. اختبر علامة متحركة عبر خط الوصل هذا، وليس فقط الزوايا الثلاث الأخرى.
هل يضمن معدل التحديث العالي تزامن الوجوه؟
لا، معدل تحديث شاشة LED والتزامن بين مسارات التشغيل يصفان أمرين مختلفين. تحقق من إطارات المصدر، وتوقيت المعالجة، وطريقة التزامن المختارة. يوفر اختبار الحركة الشامل للنظام أدلة أكثر فائدة من مجرد رقم معدل التحديث.
ما الذي يجب أن تتلقاه وكالة المحتوى قبل عملية الإنتاج؟
يرجى تقديم دقة عرض الوجه، وترتيبه، واتجاهات العرض، والتدويرات، والمناطق الآمنة، وتنسيق التسليم. يرجى تضمين منطقة الوجه العلوية إن وجدت. قبل إنتاج الرسوم المتحركة الكاملة، يرجى الموافقة على ملف اختبار مُصنّف على النظام الفعلي.
