ICND2153 este un driver Chipone PWM cu 16 canale pentru LED-uri cu curent constant, destinat modulelor de afișare LED scanate, full-color. Dacă ați căutat ICN2153, fișa tehnică ICND2153AP sau pinout-ul ICND2153, începeți cu documentul descărcabil și verificările pachetului de mai jos. Acest ghid explică ce controlează componenta, cum să îi interpretați specificațiile și ce trebuie verificat înainte de a configura sau înlocui un modul.
Un circuit integrat (IC) de driver influențează consistența luminozității și calitatea scăzută a imaginii, dar nu determină performanța întregului ecran. Setările plăcii de recepție, scanarea rândurilor, selecția LED-urilor, distribuția alimentării și aspectul PCB-ului contează, de asemenea. Îndrumările practice de aici separă parametrii documentați ai cipului de verificările tehnice care trebuie efectuate pe ecranul real.
1. Descărcare fișă tehnică ICND2153 / ICN2153
Descărcați fișa tehnică ICND2153 în format PDF — V1.2, ianuarie 2019. Acest document de 14 pagini în limba engleză include atribuirea pinilor la pachet, caracteristicile electrice, informații despre setarea curentului și coduri de comandă. Același document acoperă versiunea ICND2153AP SSOP24 și variantele QFN listate.
Folosiți pagina produsului ICND2153 de la Chipone pentru a confirma identitatea produsului producătorului și a solicita documentația actuală. PDF-ul găzduit este o revizie istorică identificată, nu o pretenție de a fi cea mai recentă versiune. Înainte de a aproba un PCB sau o piesă de schimb, potriviți codul complet de comandă și revizia documentului cu componenta furnizată.
Pentru o căutare rapidă, pagina 3 imprimată a fișierului PDF acoperă pinii SSOP24, paginile 4-5 acoperă variantele QFN, pagina 7 listează valorile nominale și caracteristicile electrice, pagina 10 explică curentul de ieșire, iar pagina 13 listează codurile de comandă. Salvați documentul corespunzător cu lista de materiale a modulului și configurația plăcii de recepție, astfel încât personalul de întreținere să utilizeze aceeași referință.
2. Ce face ICND2153 în interiorul unui afișaj LED
ICND2153 controlează curentul prin canalele LED, în timp ce modulația lățimii impulsurilor, sau PWM, controlează timpul de activare al acestora. Aceste două funcții funcționează împreună: curentul stabilește amplitudinea impulsului, în timp ce datele privind tonurile de gri determină câtă lumină este produsă în timp. Un driver LED de curent constant ajută la reducerea variației de luminozitate cauzate de diferențele electrice dintre canale.

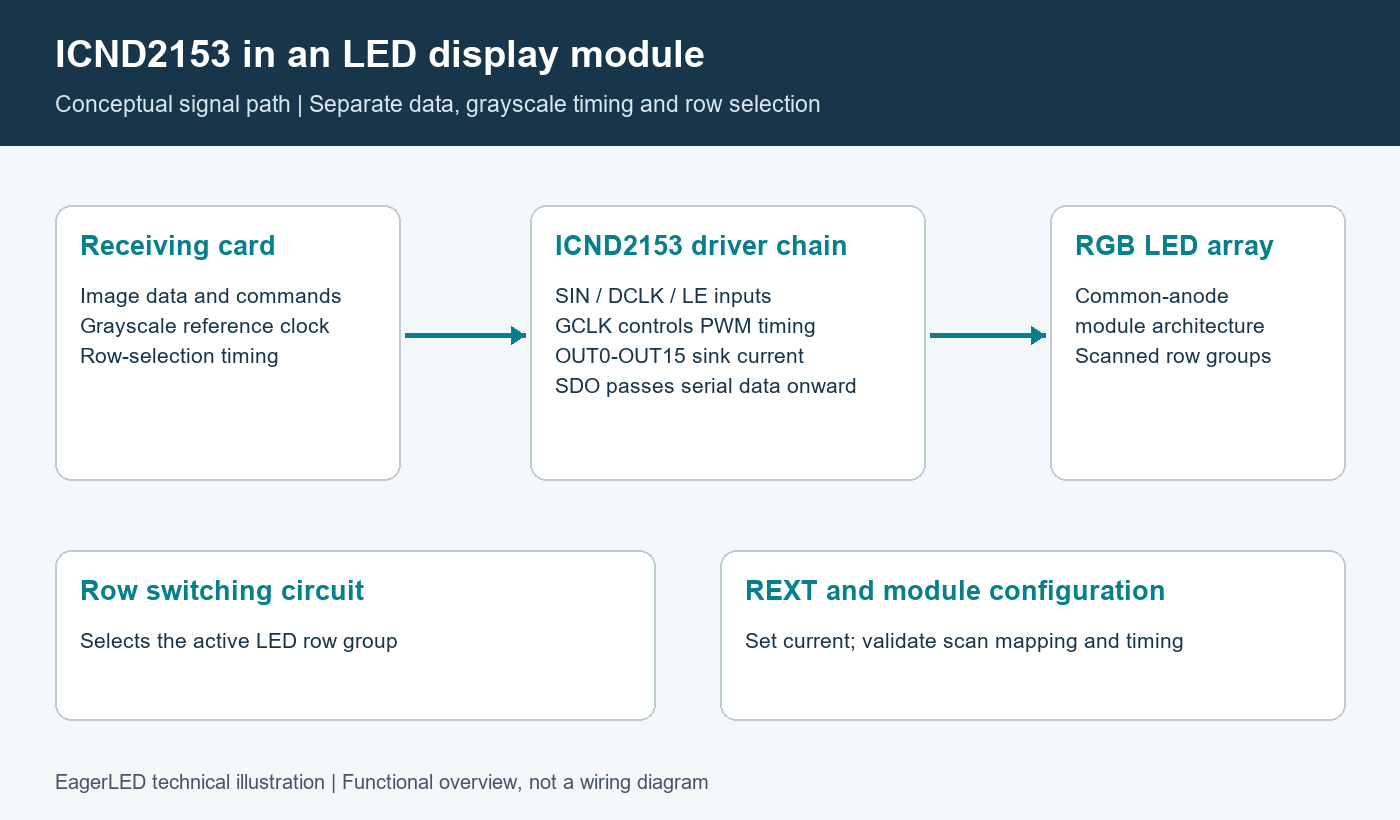

01. Cum ajung datele la LED-uri
O placă de recepție furnizează informații despre imagine și controlează temporizarea către modul. Datele seriale intră într-un lanț de circuite integrate de drivere; driverele distribuie datele către ieșirile lor. Un circuit separat de selectare a rândurilor activează grupul corespunzător de rânduri de LED-uri. Prin urmare, driverul și circuitul de rânduri necesită o configurație potrivită, chiar și atunci când modulul utilizează un conector familiar.
ICND2153 folosește SIN pentru intrarea serială, DCLK pentru sincronizarea datelor și a comenzilor, LE pentru comenzile de transfer, GCLK pentru sincronizarea în tonuri de gri și SDO pentru ieșirea serială. Nu tratați aceste semnale ca fiind interschimbabile. În special, o etichetă de conector precum OE nu stabilește funcția unui pin pe circuitul integrat în sine.
02. Ceea ce șoferul nu poate garanta
Caracteristicile driverului nu pot compensa fiecare defecțiune a modulului. Un LED deteriorat, o mapare incorectă a scanării, o îmbinare de lipire slabă sau o alimentare instabilă pot crea în continuare defecte vizibile. De asemenea, o bună adaptare a curentului nu înlocuiește calibrarea optică: loturile de LED-uri, temperatura și unghiul de vizualizare pot afecta peretele finit. Evaluați afișajul asamblat cu modele de testare la nivelurile de luminozitate utilizate în service.
3. Specificațiile și limitele de funcționare ale ICND2153
Tabelul separă valorile surselor de semnificația lor practică. Valorile electrice sunt preluate din fișa tehnică Chipone V1.2, cu excepția cazului în care este specificată o sursă cu rezumatul produsului. O putere maximă absolută este o limită de solicitare; nu ar trebui utilizată ca țintă de funcționare normală.
| Parametru | Valoare documentată | Ce să verific |
|---|---|---|
| Ieșiri și scanare | 16 canale; scanare 1–32 | Potriviți maparea rândurilor modulului. |
| Gama de curent de ieșire | 0.5–25 mA la 5 V; 0.5–18 mA la 4.2 V; 0.5–10 mA la 3.3 V | Folosește intervalul pentru VDD-ul real. |
| Precizia curentului | ±1% tipic; ±2% maxim | Aplicați condițiile de testare specificate. |
| Câștig curent | 8 biți; 12.5%–200% | Verificați amplificarea configurată și curentul rezultat. |
| transfer de date | 25 MHz maxim | Verificați calitatea semnalului prin lanț. |
| VDD | Listă de caracteristici: 3.3–5 V; tabel electric: condiții de testare 4.5–5.5 V | Confirmați intervalul de funcționare aprobat cu furnizorul. |
| Temperatura | Interval de funcționare de la -40°C la +85°C | Evaluați mediul termic instalat. |
| Actualizare rezumat produs | 3840 Hz, listat de Chipone | Validați configurația completă a ecranului. |
Nu restrângeți diferitele declarații de tensiune într-un interval universal neacceptat. Lista de caracteristici din fișa tehnică și condițiile de testare electrică servesc unor scopuri diferite. Pentru un proiect care funcționează aproape de oricare dintre capetele intervalului, obțineți confirmarea curentului, interfeței logice și temperaturii prevăzute.
Documentul mai vechi listează și informații termice sub o anumită denumire a pachetului. Evitați aplicarea unui singur număr de rezistență termică fiecărui pachet și PCB. Suprafața cuprului, fluxul de aer, temperatura carcasei și tensiunea de ieșire influențează încălzirea reală. Testați cea mai fierbinte locație după ce modulul a atins o temperatură stabilă sub sarcina prevăzută.
4. Fișă tehnică, pachete și pin-out-uri ale ICND2153AP
Denumirea ICND2153AP identifică pachetul SSOP24 în tabelul de comandă citat. Prin urmare, o căutare pentru fișa tehnică ICND2153AP ar trebui să conducă la documentul familiei ICND2153, urmat de configurația pinilor specifică AP-ului. Un sufix de pachet este o informație importantă de achiziție, nu o abreviere opțională.
| Cod de comandă | Pachet | Cec de înlocuire |
|---|---|---|
| ICND2153AP | SSOP24, pas 0.635 mm | Folosește pinarea și amprenta punctului de acces (AP). |
| ICND2153AN-01 | QFN24, 4 × 4 mm, pas de 0.5 mm | Folosiți asignarea pinilor AN-01. |
| ICND2153AN-02 | QFN24, 4 × 4 mm, pas de 0.5 mm | Folosiți asignarea pinilor AN-02. |

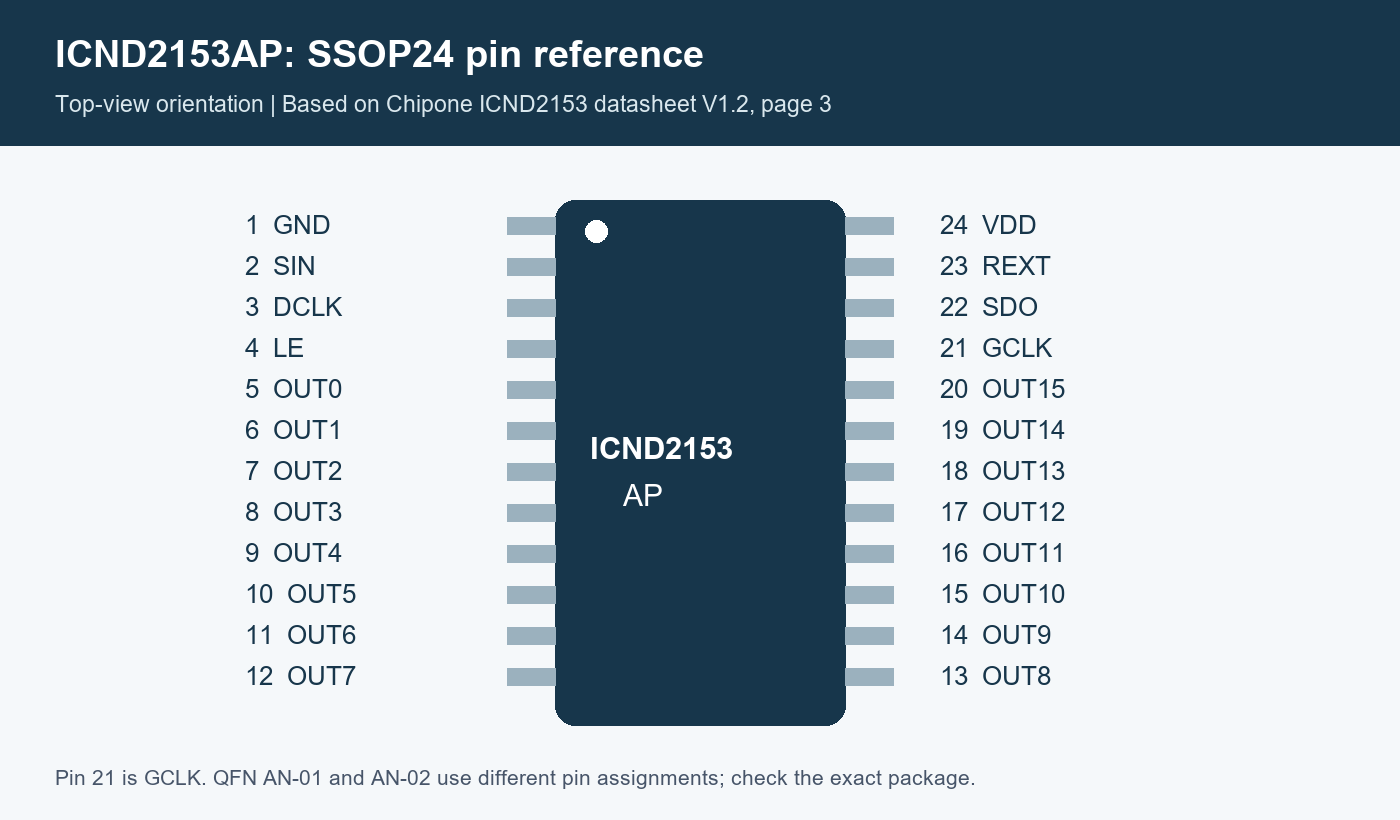

01. Referință pin ICND2153AP SSOP24
Pentru pachetul AP, pinul 1 este GND, 2 este SIN, 3 este DCLK, 4 este LE, iar pinii 5–20 sunt OUT0–OUT15. Pinul 21 este GCLK, 22 este SDO, 23 este REXT și 24 este VDD. Această referință urmează paginii 3 imprimate a fișei tehnice conectate. Confirmați orientarea pinului unu înainte de a testa sau instala un înlocuitor.
02. De ce nu este suficient să potriviți numele pachetului
AN-01 și AN-02 au aceeași dimensiune nominală QFN, dar poziții diferite ale semnalului. Comparați tabelul exact cu pinii, aranjamentul pad-urilor și documentația plăcii, în loc să presupuneți că potrivirea fizică dovedește compatibilitatea electrică. Pentru reparații, fotografiați marcajul original și orientarea plăcii înainte de demontare, apoi verificați rezistențele din apropiere și pad-urile deteriorate ca parte a aceleiași inspecții.
O imagine generică a vânzătorului poate fi utilă pentru identificare, dar este insuficientă pentru o decizie de înlocuire. Solicitați un număr complet al piesei, informații despre aprovizionare care pot fi trasate și fișa tehnică corespunzătoare. Păstrați aceste înregistrări împreună cu raportul de service, astfel încât următoarea reparație să nu depindă de o etichetă scrisă de mână prescurtată.
5. ICND2153 vs. ICN2153 vs. ICND2153S
ICN2153 este o prescurtare pentru căutarea furnizorilor, adesea asociată cu ICND2153. Documentul producătorului la care se face trimitere aici utilizează ICND2153. Tratați o ofertă ICN2153 ca o solicitare de verificare a marcajului complet și a codului de comandă, mai degrabă decât ca o dovadă că fiecare dispozitiv cu nume similar este interschimbabil.
Chipone listează ICND2153S separat . Rezumatul produsului specifică un ceas PLL în tonuri de gri și valori diferite pentru curentul principal și reîmprospătarea semnalelor. Fișa tehnică a ICND2153 identifică în schimb o intrare GCLK externă. Aceste distincții sunt suficiente pentru a necesita o verificare separată a compatibilității; sufixul „S” nu ar trebui omis în mod silențios.
Când comparați ICND2153 cu ICND2153S, solicitați furnizorului modulului să verifice pinarea, cerințele de alimentare, comenzile de configurare și suportul pentru placa de recepție. O specificație principală mai nouă nu stabilește compatibilitatea înlocuirilor directe. Testați un modul reprezentativ cu configurația prevăzută înainte de a aproba o modificare în lot.
6. Setarea curentului de ieșire al ICND2153 cu REXT
Rezistența externă furnizează referința de curent. Secțiunea de aplicație V1.2 oferă IOUT = (1.232 V ÷ REXT) × 7.5 . Cu rezistența în ohmi, rezultatul este în amperi. Aceasta dă aproximativ 9.24 mA pentru 1 kΩ în condiția de referință; este un punct de pornire calculat, nu o măsurătoare a plăcii dumneavoastră.
| URMĂTOR | Curent calculat pe canal | Interpretare |
|---|---|---|
| 620 Ω | 14.90 mA | Verificați raza de acțiune în funcție de alimentare și limitele LED-urilor. |
| 1 kΩ | 9.24 mA | Referință aritmetică utilă, nu o recomandare universală. |
| 1.5 kΩ | 6.16 mA | Verificați amplificarea de curent configurată. |
| 3 kΩ | 3.08 mA | Măsurați ieșirea rezultată în modulul real. |
01. Verificați împreună amplificarea, ciclul de funcționare și limitele LED-urilor
Câștigul de curent modifică rezultatul operațional, așadar înregistrați setarea acestuia alături de REXT. De asemenea, distingeți curentul de vârf al canalului de curentul mediu al LED-ului. Într-un sistem scanat simplificat, curentul mediu depinde de curentul de vârf, de sarcina pe rând și de timpul de activare PWM; intervalele de blocare reduc și mai mult timpul de emisie disponibil.
De exemplu, un impuls ipotetic de 10 mA cu o durată de funcționare de 1/16 rânduri și 50% PWM la timp are o medie de aproximativ 0.3125 mA înainte de pierderile de blanking. Această aritmetică ilustrează doar ciclul de funcționare. Nu specifică o setare ICND2153 recomandată și nici nu prezice luminozitatea ecranului, care depinde și de eficiența LED-ului și de designul optic.
02. Evitați corectările de luminozitate care creează căldură
Reducerea REXT pentru a face un modul cu intensitate redusă de lumină poate depăși curentul dorit pentru LED sau poate crește disiparea driverului. Mai întâi confirmați configurația corectă de scanare, tensiunea de alimentare la modul și setările de calibrare. Dacă este necesară o modificare a curentului, validați-o în funcție de limitele componentelor și de designul aprobat de producătorul modulului.
Măsurați sub conținut reprezentativ, precum și sub modele de testare. O imagine complet albă accentuează furnizarea de energie diferit față de textul rar sau videoclipul întunecat. Înregistrați temperatura și tensiunea după încălzire, astfel încât setarea aleasă să rămână justificabilă în dulapul instalat, nu doar pe o bancă de lucru deschisă.

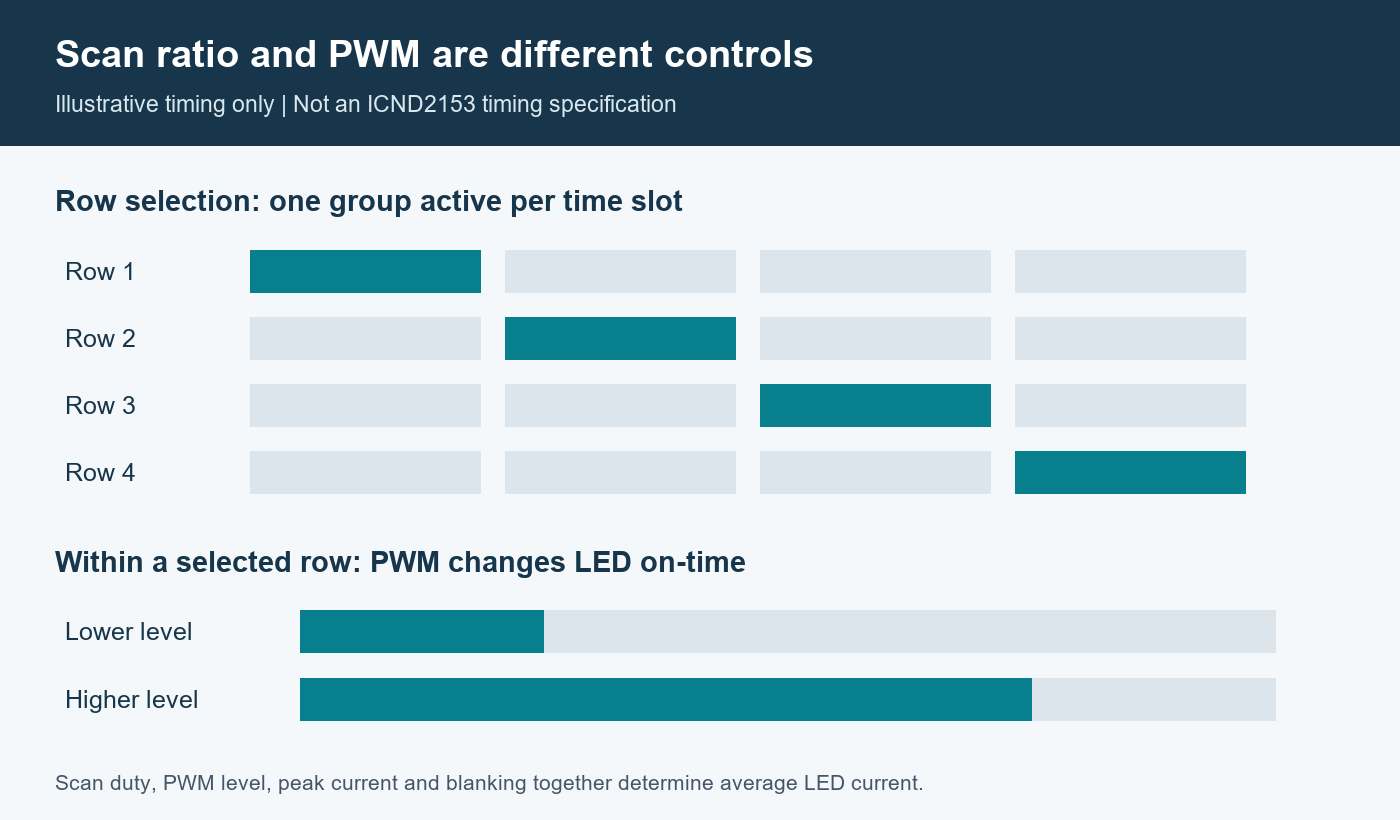

7. Rata de reîmprospătare, scara de gri și raportul de scanare ale ICND2153
Rezumatul produsului Chipone listează 3840 Hz pentru ICND2153. Tratați acest lucru ca o referință la nivel de produs, nu ca o promisiune că fiecare modul sau configurație a plăcii de recepție obține același rezultat. Temporizarea GCLK, raportul de scanare, setările de tonuri de gri și încărcarea datelor determină combinația de operare.
01. Rata de reîmprospătare este diferită de rata cadrelor video
O sursă video poate furniza un nou cadru la o anumită rată, în timp ce LED-urile își repetă modelul de emisie mult mai rapid. Prin urmare, o specificație de reîmprospătare ridicată nu înseamnă că sursa conține mai multe cadre în mișcare. Pentru utilizarea camerei, evaluați timpul real de expunere, rata de cadre și comportamentul obturatorului împreună cu setările ecranului.
Înregistrați imagini de probă la setările planificate ale camerei. Inspectați zonele întunecate, marginile mobile și fundalurile gri uniforme pentru benzi sau instabilitate. O înregistrare telefonică poate dezvălui o problemă, dar nu poate certifica performanța pentru o cameră de producție sau o setare de expunere diferită.
02. Calitatea griului scăzut necesită propriul test
Un ecran poate arăta acceptabil la luminozitate maximă și poate afișa în continuare trepte neuniforme aproape de negru. Verificați rampele, culorile solide închise și estomparea lentă la luminozitatea normală de vizualizare. Acestea dezvăluie contururi, dezechilibre de culoare sau niveluri inconsistente la prima vedere, pe care o demonstrație complet alb le poate ascunde.
ICND2153 include funcții menite să îmbunătățească comportamentul la niveluri reduse de gri și să reducă efectele de ghosting. Prezența lor nu face ca aspectul PCB să fie irelevant. Verificați împământarea, integritatea semnalului, stabilitatea alimentării și sincronizarea corectă înainte de a concluziona că un artefact este o caracteristică inevitabilă a cipului.
8. ICN2053 vs ICND2153: cum se compară modulele
O comparație utilă între ICN2053 și ICND2153 începe cu specificațiile complete ale modulelor. Rezumatele anterioare citează adesea diferențe între curentul de alimentare sau multiplicatorul de reîmprospătare, fără condiții de testare identice. Aceste numere izolate nu ar trebui să devină o afirmație de economisire a energiei pe întregul ecran sau o recomandare de înlocuire.
| Decizie | Dovezi necesare | De ce contează |
|---|---|---|
| Înlocuire electrică | Documentație exactă a pieselor, pachetului, pinilor și interfeței | Numele similare nu dovedesc compatibilitatea. |
| Performanța de reîmprospătare | Același raport de scanare, mod tonuri de gri și încărcare a controlerului | Setările afectează rezultatul realizabil. |
| Consumul de energie | Puterea măsurată a dulapului la luminozitate și conținut egale | Curentul de mers în gol al circuitului integrat este doar o contribuție. |
| Calitatea imaginii | Rampe cu gri redus și teste cu cameră potrivite | Numai actualizarea titlului omite artefacte vizibile. |
| Mentenanță | Fișiere de configurare aprobate și înregistrări ale modulelor de înlocuire | Consecvența reduce timpul de depanare. |
Solicitați furnizorilor să menționeze condițiile de lângă fiecare rezultat. O comparație corectă utilizează aceeași luminanță țintă, balans de alb, conținut și metodă de măsurare. Păstrați raportul împreună cu cotația de preț, astfel încât o înlocuire ulterioară a componentelor să poată fi evaluată în funcție de criteriile de acceptare inițiale.
9. Depanarea unui modul LED ICND2153
Începeți cu o configurație cunoscută ca fiind bună și documentați simptomul înainte de a modifica setările. Notați dacă afectează un pixel, un grup de canale repetate, un rând, un modul sau întreaga incintă. Modelul spațial ajută la distingerea unui defect hardware local de o problemă de mapare sau de sincronizare.
| Simptom | Primele verificări | Comparație utilă |
|---|---|---|
| Pixeli fantomă pe zonele întunecate | Blanking, setări de preîncărcare, temporizare rând și scurgeri | Același model pe un modul cunoscut ca fiind bun |
| Primul rând întunecat sau benzi repetate | Maparea scanării, tranzițiile de rânduri și fișierul de configurare | Ieșirea modulului în cadrul unei configurații aprobate |
| Culoare neuniformă de gri scăzut | Setări curente, calibrare, putere și integritatea semnalului | Rampe RGB închise după încălzire |
| Un defect persistent al pixelului | Starea LED-ului, lipirea, traseele și canalul driverului | Modele monocolore roșii, verzi și albastre |
| Banda camerei | Setările de sincronizare a ecranului, expunere și obturator | Imagini înregistrate în setările de producție prevăzute |
Funcția de detectare a circuitelor deschise a LED-ului ICND2153 nu garantează automat o hartă a erorilor în fiecare program de control. Verificați dacă designul modulului și sistemul cardului de recepție expun această funcție. Un artefact vizibil de tip cruce deschisă sau asemănător unei omizi ar trebui investigat împreună cu furnizorul modulului, mai degrabă decât să se presupună că identifică o anumită componentă defectă.
Schimbați câte o variabilă pe rând și păstrați fișierul original al plăcii de recepție. Dacă schimbarea unui cablu de semnal sau a unui modul aprobat elimină defectul, înregistrați rezultatul înainte de a încerca înlocuirea componentei. Acest proces separă diagnosticarea hardware de modificările accidentale de configurație.
10. Alegerea unui modul de afișare ICND2153
Specificați aplicația înainte de a alege un driver. Un perete informativ interior, o scenă de închiriat și un studio cu vedere la cameră au priorități diferite. Începeți cu distanța de vizualizare, pitch-ul pixelilor, luminozitatea țintei, mediul de instalare și accesul la service, apoi confirmați că modulul complet îndeplinește aceste cerințe.
Pentru modulele de afișare LED , solicitați modelul exact al driverului, pachetul LED, raportul de scanare, dimensiunile modulului, rezoluția pixelilor și configurația plăcii de recepție. Solicitați conținut demonstrativ cu gri redus, precum și videoclipuri normale. Solicitați module de schimb care să corespundă specificațiilor aprobate sau explicarea oricăror diferențe înainte de livrare.
Pentru un ecran LED de închiriat , includeți testarea camerei și verificări repetate ale asamblării în planul de acceptare. Pentru un ecran LED de interior , evaluați luminozitatea confortabilă, uniformitatea vizualizării de aproape și capacitatea de service. Numele modelului ICND2153 este o informație utilă despre lista de materiale, dar carcasa rămâne produsul pe care îl vede publicul.
De asemenea, stabiliți cantitățile de module de rezervă, livrarea fișierelor de configurare și înregistrările de calibrare. Aceste detalii practice contează atunci când un modul este înlocuit luni mai târziu. O înlocuire cu pasul corect al pixelilor poate diferi în continuare în ceea ce privește maparea rândurilor, binning-ul LED-urilor sau setările driverului.
Contact EagerLED despre selecția modulelor cu dimensiunea ecranului, pasul, locația de instalare și cerințele camerei. Pentru o solicitare de reparații, adăugați un marcaj lizibil al driverului, o etichetă a modulului și un model al plăcii de recepție. Aceste detalii fac evaluarea compatibilității mai utilă decât un singur nume ICN2153.
11. Întrebări frecvente despre ICND2153 / ICN2153
01. Este ICN2153 același lucru cu ICND2153?
ICN2153 este utilizat în mod obișnuit ca o căutare prescurtată sau o etichetă de furnizor pentru ICND2153. Verificați marcajul fizic și codul complet de comandă înainte de a cumpăra. Abrevierea singură nu stabilește compatibilitatea ambalajului, a reviziei sau a înlocuitorului.
02. Unde se află fișa tehnică ICND2153AP?
Folosiți fișierul PDF ICND2153 la care se face trimitere în secțiunea 1. Tabelul de comandă include ICND2153AP, iar pagina 3 tipărită prezintă alocarea pinilor pentru AP SSOP24. Verificați cea mai recentă documentație aplicabilă cu furnizorul componentelor înainte de aprobarea proiectului.
03. Pinul 21 al ICND2153AP este o intrare OE?
Tabelul de pini V1.2 citat identifică pinul 21 al punctului de acces ca fiind GCLK, ceasul de referință în tonuri de gri. Folosiți diagrama producătorului specifică pachetului, mai degrabă decât o diagramă generică a pinilor pentru driverul LED sau un rezumat de căutare generat automat.
04. Garantează ICND2153 3840 Hz pe fiecare ecran?
Nu. Chipone listează această cifră în rezumatul produsului, dar configurația completă a modulului și a controlerului trebuie validată. Pentru filmare, testați împreună luminozitatea dorită, setările de tonuri de gri și expunerea camerei.
05. Poate ICND2153S să înlocuiască direct ICND2153?
Nu presupuneți asta. Chipone le listează ca produse separate, inclusiv diferite aranjamente de ceas în tonuri de gri. Confirmați pachetul exact, pinarea, cerințele de configurare și suportul pentru placa de recepție înainte de a aproba un înlocuitor.
06. Schimbarea REXT va remedia un modul de dim?
Nu neapărat. Mai întâi verificați alimentarea la modul, maparea scanării, setările de luminozitate și calibrarea. O schimbare a rezistorului modifică curentul și poate crește stresul termic. Utilizați designul aprobat al modulului și verificați ieșirea reală.
12. Concluzie și surse tehnice
Căutarea ICND2153 / ICN2153 ar trebui să conducă la trei verificări practice: identificarea componentei exacte, utilizarea documentației corecte a pachetului și validarea întregului modul. Pinarea ICND2153AP, calculul REXT și configurația scanării sunt puncte de plecare utile. Acceptarea ar trebui să depindă în cele din urmă de calitatea imaginii măsurate, funcționarea stabilă și înregistrările de service pentru afișajul asamblat.
Surse tehnice: Fișa tehnică Chipone ICND2153 V1.2; rezumatul oficial al produsului ICND2153Şi Rezumatul oficial al produsului ICND2153SExemplele calculate și listele de verificare pentru depanare sunt îndrumări tehnice explicative, nu rezultate ale testelor producătorului. EagerLED furnizează soluții de afișare LED; Chipone este producătorul de circuite integrate. Conținut tehnic revizuit la 20 septembrie 2026.
