Решения для 3D-светодиодных дисплеев

В этом руководстве объясняется принцип работы 3D LED-дисплеев, какие характеристики важны для покупателей, как геометрия экрана влияет на зону просмотра и что следует учитывать при выборе оборудования и контента. Также в нем проводится различие между системами на основе очков, автостереоскопическими и анаморфными системами, чтобы вы могли оценить оптимальный подход для каждого конкретного случая.

По сравнению с традиционными 2D LED-дисплеями, 3D LED-дисплеи революционизируют визуальные технологии, создавая захватывающий и воспринимаемый глубиной контент. Ниже представлен анализ основного принципа и основных типов 3D LED-технологии.

Трехмерная глубина может быть создана несколькими способами. Стереоскопические системы показывают немного разные изображения для каждого глаза, воспроизводя бинокулярную диспаритетность. Автостереоскопические системы обеспечивают раздельное отображение без очков. Анаморфные рекламные щиты, напротив, используют искаженный перспективой контент, большую светодиодную поверхность и запланированное положение для просмотра, чтобы создать иллюзию того, что объекты выходят за пределы экрана.

Системы 3D-отображения делятся на три практические группы: стереоскопические дисплеи с использованием очков, автостереоскопические дисплеи и анаморфные светодиодные рекламные щиты без очков. Каждая из них использует свой метод для создания ощущения глубины.

Системы 3D-визуализации на основе очков используют поляризованные или активные затворные очки, благодаря чему каждый глаз получает разное изображение. Они лучше всего подходят для контролируемых условий, где можно управлять положением зрителей, освещением и очками.

Системы, не требующие очков, используют два разных подхода. Автостереоскопические дисплеи используют линзовидные линзы или параллаксные барьеры для направления разных изображений в каждый глаз. Анаморфные светодиодные рекламные щиты используют перспективное изображение и геометрию экрана для создания иллюзии глубины из запланированной зоны просмотра без оптического линзового слоя.

Выбор правильного 3D-билборда требует тщательного рассмотрения нескольких ключевых характеристик, чтобы гарантировать, что он соответствует вашим требованиям к видимости, долговечности и производительности. Вот наиболее важные характеристики для оценки:

Шаг пикселя: расстояние между пикселями (измеряется в миллиметрах). Меньший шаг пикселя означает более высокое разрешение и более четкие изображения, особенно при просмотре с близкого расстояния.

• Наружные 3D-рекламные щиты: обычно используют больший шаг пикселя (например, P6-P10) из-за большего расстояния просмотра.
• 3D-дисплеи для помещений: используйте меньший шаг пикселя (например, P1.2-P4) для получения детальных изображений.

Разрешение: Более высокое разрешение обеспечивает более четкое и детализированное изображение.

Уличные 3D-дисплеи: выберите яркость в зависимости от ориентации экрана и окружающего освещения; для многих стационарных уличных проектов требуется не менее 5,000 нит. Внутренние 3D-экраны: используйте более низкую яркость при контролируемом освещении и подтвердите соответствующую настройку во время ввода в эксплуатацию.

Высокая частота обновления уменьшает видимое мерцание и улучшает качество съемки. Для рекламных экранов, которые могут быть сняты на видео, модель с частотой обновления ≥3,840 Гц обеспечивает более надежные базовые характеристики.

Анаморфные рекламные щиты: отображают контент для заданной точки обзора и подстраивают его под плоскую, угловую или изогнутую геометрию экрана. Автостереоскопические дисплеи: линзовые или системы направленной оптики создают несколько ракурсов, но требуют более точного контроля зон обзора.

Интеграция данных в реальном времени: используйте утвержденные API для динамического контента, такого как данные о погоде, транспорте или кампаниях. Платформа удаленного управления: выберите систему управления контентом, которая поддерживает планирование, мониторинг состояния, права доступа пользователей и централизованное управление несколькими экранами.

Для наружных 3D светодиодных дисплеев требуется корпус с защитой от дождя и пыли; стандартная спецификация для стационарных наружных шкафов — IP65. Для внутренних дисплеев можно использовать более низкий класс защиты, если условия установки контролируются. Уточняйте класс защиты для всего шкафа, а не только для светодиодного модуля.

При одновременном планировании геометрии экрана, положения зрителя и контента, 3D-светодиодный рекламный щит может создать сильный визуальный фокус. Эффективность кампании по-прежнему зависит от местоположения, аудитории, качества креатива, времени просмотра и призыва к действию.

Оценивайте эффективность каждой установки с помощью специфических для проекта показателей, таких как посещаемость, количество квалифицированных лидов, сканирование QR-кодов, охват кампании и процент завершения просмотра контента. Эти показатели более надежны, чем применение общего показателя конверсии ко всем площадкам.

Динамичный и интерактивный характер 3D LED-дисплеев естественным образом привлекает больше зрителей и удерживает их внимание. Эффект 3D без очков побуждает людей останавливаться, смотреть и взаимодействовать с 3D-контентом. Это повышенное взаимодействие приводит к более значимым связям с вашей аудиторией, помогая вам эффективнее достигать своих коммуникационных целей.

Оригинальный 3D-контент на рекламных щитах может побудить посетителей записывать видео и делиться им в социальных сетях. Разработайте креатив как для зоны просмотра на месте, так и для вертикальной или горизонтальной съемки на мобильные устройства, а затем отслеживайте охват и переходы по ссылкам отдельно от фактического потока посетителей.

Светодиодные 3D-экраны оживляют визуальные эффекты с помощью захватывающих и реалистичных эффектов, создавая мощное визуальное воздействие, которое мгновенно захватывает внимание. В отличие от традиционных 2D-дисплеев, 3D-технология добавляет глубину и реализм, выделяя ваш контент в любой среде. Будь то рекламный щит на оживленной улице или экспозиция на торговой выставке, потрясающие визуальные эффекты оставляют неизгладимое впечатление у зрителей, гарантируя, что ваше сообщение будет запоминающимся.

Связывание 3D-дисплеев с вашей маркетинговой стратегией позиционирует ваш бренд как инновационный и передовой. Передовая технология не только привлекает внимание, но и оставляет неизгладимый след у зрителей, создавая более сильную лояльность клиентов.

3D LED-экраны поддерживают изображения, созданные специально для конкретной кампании, воспроизведение по расписанию и удаленное обновление контента. Каждый элемент создается с учетом точной геометрии корпуса, разрешения, положения для просмотра и системы воспроизведения, чтобы иллюзия оставалась неизменной после развертывания.

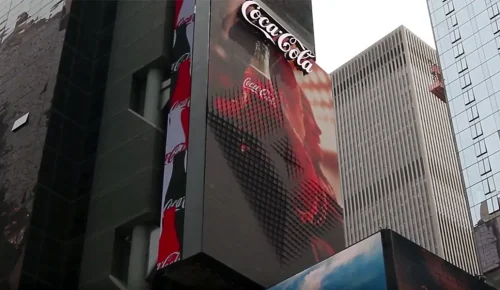

2017 год – Coca-Cola на Таймс-сквер: Книга рекордов Гиннесса зафиксировала механический 3D-билборд компании Coca-Cola площадью 210.22 м², состоящий из 1,715 движущихся светодиодных кубов и 245 статических кубов. Рекорд был установлен в Нью-Йорке 8 августа 2017 года.

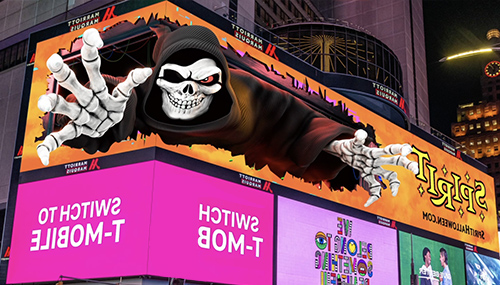

2020-е годы – Анаморфная светодиодная реклама: плоские, прямоугольные и изогнутые светодиодные поверхности могут создавать иллюзию глубины без очков, когда контент отображается для определенной точки просмотра. В отличие от инсталляции Coca-Cola, этот подход основан на перспективе контента, а не на движущихся демонстрационных кубах.

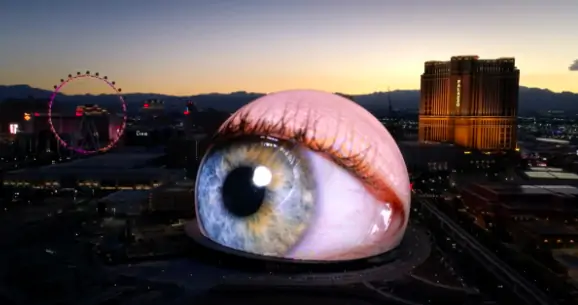

2023 – Sphere в Лас-Вегасе: на официальной научной странице Sphere указано, что на экзосфере Exosphere установлено 580 000 квадратных футов светодиодов, внутренняя медиа-плоскость из светодиодов площадью 160 000 квадратных футов, а изображения отображаются в разрешении 16K.

Текущий проект: Покупатели могут выбрать плоскую, скошенную, прямоугольную или изогнутую геометрию шкафов в зависимости от здания, зоны обзора, планировки и доступа для обслуживания.

Заявленная площадь освещения: по данным Sphere, на внешней стороне здания размещено 580 000 квадратных футов светодиодных экранов, а внутри — 160 000 квадратных футов светодиодной медиапанели.

Система отображения контента: Изогнутый внутренний дисплей обволакивает и располагается позади зрителей. Компания Sphere заявляет, что ее система обработки изображений отображает контент с разрешением 16K и проецирует изображение на изогнутую поверхность с помощью формул проекции и сферической геометрии.

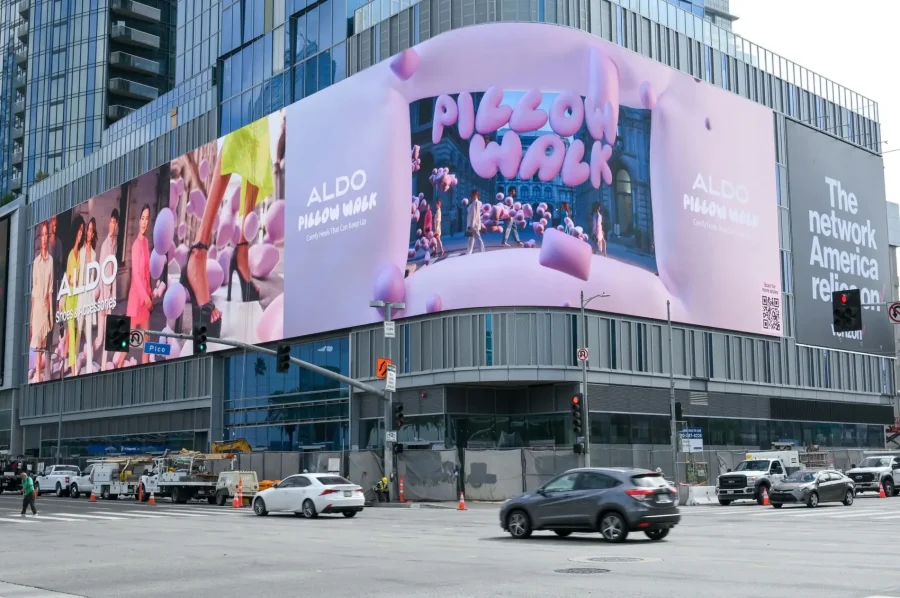

Площадь Йонг-Дандас иллюстрирует условия, которые необходимо учитывать при реализации крупных городских светодиодных проектов: пешеходы и транспортные средства приближаются с разных сторон, дальность обзора быстро меняется, а окружающие вывески конкурируют за внимание. Для 3D-билборда в таком месте сначала необходимо определить основную зону обзора, а затем откалибровать геометрию экрана, ракурс камеры, яркость и продолжительность отображения контента для этой зоны.

Не существует единой надежной цены за квадратный метр для 3D LED-дисплея. Стоимость проекта зависит от шага пикселя, общего разрешения, геометрии корпуса, яркости, управляющего оборудования, несущей конструкции, доступа к месту установки, доставки, запасных частей и производства контента. Запросите подробную смету, чтобы сравнить стоимость оборудования, конструкции, услуг и творческой работы по отдельности.

1. Шаг пикселя и расстояние просмотра: Меньший шаг пикселя увеличивает плотность пикселей и нагрузку на процессор. Выбирайте его в зависимости от ближайшего предполагаемого зрителя, размеров экрана, детализации контента и бюджета, а не выбирайте автоматически наименьший шаг.

2. Площадь экрана и общее разрешение: Площадь экрана влияет на количество модулей, шкафов, блоков питания, приемных плат, конструктивных элементов и трудозатраты на монтаж. Общее количество пикселей также влияет на нагрузку на контроллер, медиасервер и обработку контента.

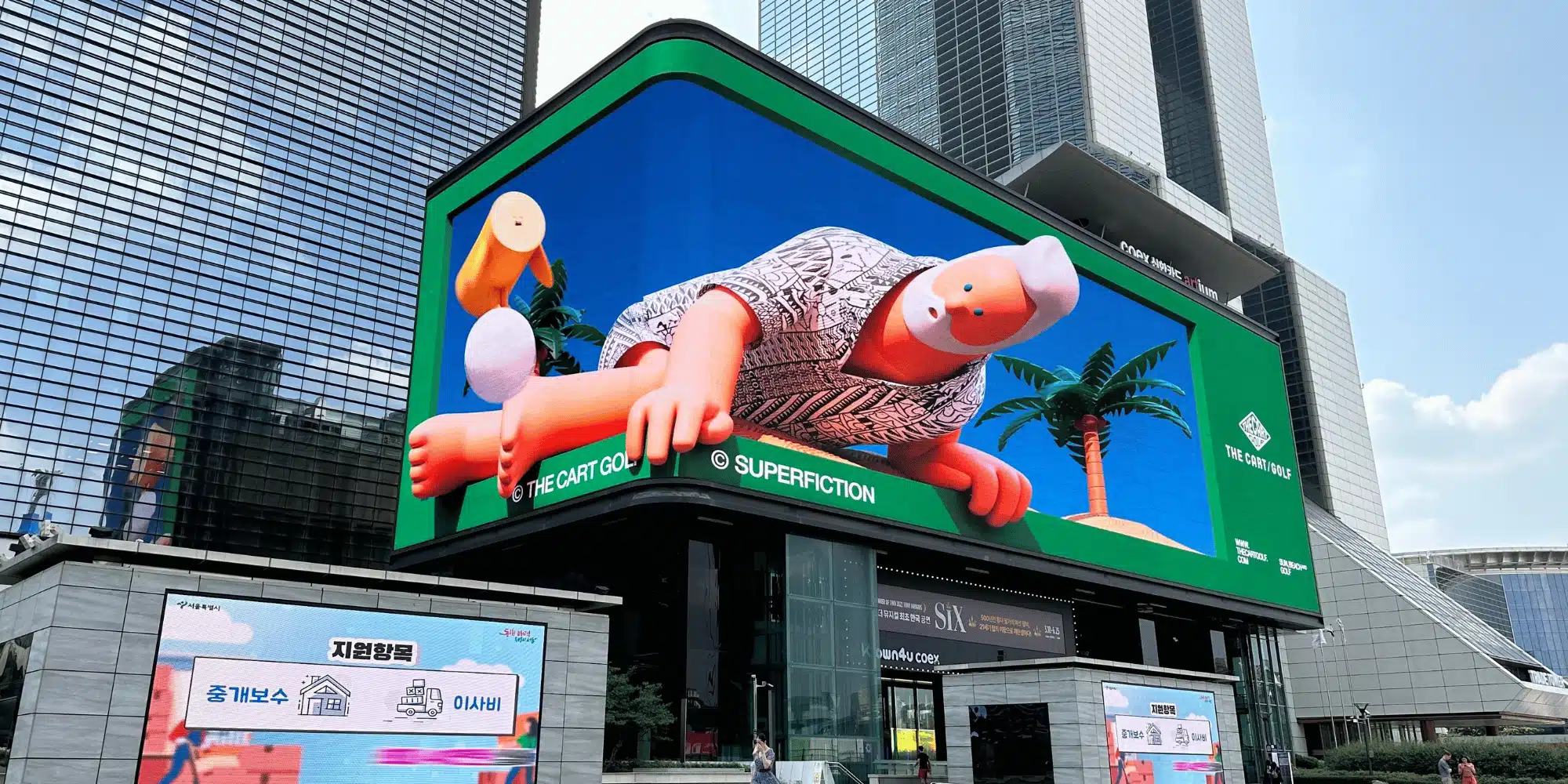

3. Геометрия экрана: Анаморфный рекламный щит обычно использует перспективное отображение контента на плоской, прямоугольной или изогнутой светодиодной поверхности; для него не обязательно требуется специальный оптический 3D-модуль. Дополнительные скошенные или изогнутые корпуса, изготовление стальных конструкций на заказ и нестандартные размеры могут увеличить затраты на проектирование и изготовление.

4. Создание 3D-контента: Разработка креативной концепции должна рассчитываться отдельно от разработки оборудования для отображения. В техническом задании должны быть указаны фирменные элементы, ключевое сообщение, карта пикселей экрана, точная геометрия корпуса, основное положение для просмотра, продолжительность видео, частота кадров, кодек доставки, количество правок, требования к звуку и права на использование.

5. Условия на площадке: несущая способность конструкции, ветровая нагрузка, высота установки, доступ для крана, распределение электроэнергии, доступ к сети, местные разрешения, рабочее время и пространство для технического обслуживания — все это влияет на стоимость установки. Перед окончательным расчетом стоимости необходимо провести обследование площадки, чтобы определить все эти факторы.

Монтаж и ввод в эксплуатацию: включают в себя работы по установке металлоконструкций, подъемного оборудования, электромонтажные работы, прокладку кабелей передачи данных, калибровку, герметизацию от атмосферных воздействий, тестирование и обучение операторов.

Планирование жизненного цикла: бюджет на запасные светодиодные модули, блоки питания, платы приема, плановую очистку, оборудование доступа, лицензии на программное обеспечение, профилактические проверки и будущие обновления контента.

Для точного расчета бюджета проекта запросите у производителя информацию о выбранном шаге пикселей, яркости, размерах корпуса, геометрии, частоте обновления, системе управления, стальной конструкции, установке, доставке, запасных частях, объеме гарантии и производстве 3D-контента. Сравните наружный рекламный светодиодный экран EA1000F2 и наружный рекламный светодиодный дисплей EA960F4, прежде чем выбирать платформу для корпуса.

В густонаселенном пешеходном районе, таком как Тайку Ли рядом с улицей Чуньси, зрители подходят к экрану под разными углами и с разных расстояний. Разместите основной 3D-эффект там, где пешеходы естественным образом смотрят на экран, обеспечьте читаемость важной информации о бренде за пределами идеальной точки просмотра и протестируйте контент при дневном и ночном уровнях яркости.

Торговая улица в стиле Ванфуцзин сочетает в себе длинные линии обзора, интенсивный пешеходный поток, подсветку витрин и конкурирующие цифровые вывески. Перед выбором шага пикселя и яркости следует изучить пути подхода к зданию и выделить четкую фокусную зону, где эффект перспективы будет виден быстро.

На такой оживленной торговой улице, как Нанкинская улица, 3D-контент должен передавать информацию еще до того, как зритель покинет оптимальную зону. Используйте короткую визуальную завязку, один доминирующий эффект глубины, четкий фирменный кадр и лаконичный финал, который будет работать как на месте, так и в видеозаписях, снятых на мобильные устройства.

В сезонных кампаниях можно использовать темы, актуальные для определенной культуры, но креатив должен оставаться понятным для зрителей, которые видят только часть ролика. Сюжет следует изложить в сжатой последовательности, избегать размещения важного текста в наиболее искаженной области и создать стандартную двухмерную версию для просмотра с других ракурсов.

При установке светодиодного экрана на фасаде здания в таком районе, как Новый город Чжуцзян, необходимо согласовать его с фасадной сеткой, радиусом скругления углов, конструктивными анкерами, дверями для обслуживания, дренажной системой и линиями обзора вблизи объекта. Специалисты по оборудованию и контенту должны использовать одну и ту же утвержденную геометрическую модель на протяжении всего процесса проектирования и ввода в эксплуатацию.

Использование готовых 3D-моделей: Лицензированная модель может сократить время разработки концепции, но необходимо подтвердить права на коммерческое использование, разрешение текстур, количество полигонов, формат файла, элементы управления анимацией, а также возможность разделения модели на слои. Рассматривайте готовые модели как исходные материалы для производства, а не как готовый контент для рекламных щитов.

Концептуализация с помощью ИИ: генеративные инструменты могут ускорить создание мудбордов, раскадровок и первоначальных геометрических моделей. Перед началом производства художникам все еще необходимо проверить топологию, текстуры, масштаб, соответствие фирменному стилю, условия лицензирования и согласованность кадров, а затем перестроить или очистить ресурсы, которые не соответствуют требованиям к готовому продукту.

Программное обеспечение для создания контента: Blender, Autodesk Maya и Cinema 4D поддерживают моделирование, анимацию, работу с камерой, освещение и рендеринг. На официальной странице Blender описаны ключевые кадры, нелинейная анимация, прямая/обратная кинематика, синхронизация звука, риггинг, ограничения, драйверы и ключевые фигуры.

Заказное производство: Предоставьте студии окончательную карту пикселей, физические размеры экрана, геометрию углов или кривых, положение основной камеры, безопасные текстовые зоны, частоту кадров воспроизведения, кодек, цветовой профиль, длительность цикла и ограничения процессора. Перед полным рендерингом потребуйте тестовые кадры и предварительный просмотр движения в низком разрешении.

Воспроизведение с учетом контекста: одобренные данные о погоде, транспорте, месте проведения мероприятия или рекламной кампании могут запускать соответствующие варианты контента. Перед подключением источника данных в реальном времени определите задержку данных, резервный контент, обработку ошибок, права доступа пользователей и требования к конфиденциальности.

Операции с использованием ИИ: Инструменты ИИ могут поддерживать тегирование контента, планирование, обнаружение аномалий и создание версий креативов, но операторам следует сохранять контроль над утверждением воспроизведения контента для публичного доступа.

Автостереоскопические дисплеи: линзовые линзы или параллаксные барьеры направляют различные изображения в сторону глаз зрителя. Они требуют контролируемых зон просмотра и отличаются от стандартных наружных светодиодных рекламных щитов.

Анаморфные светодиодные рекламные щиты: искаженное с точки зрения перспективы содержимое и плоский, угловой или изогнутый экран создают иллюзию глубины при просмотре с запланированной позиции без использования оптической линзы.

Фигурные светодиодные поверхности: Модульные шкафы позволяют создавать прямоугольные, изогнутые, цилиндрические или другие архитектурные дисплеи, если конструкция и карта содержимого разработаны совместно.

Прозрачные светодиодные дисплеи: они сохраняют обзор через стекло, но прозрачность, яркость, шаг пикселя, расстояние просмотра и фоновая сцена влияют на контрастность изображения и пригодность 3D-эффекта.

Удаленное управление: Централизованные платформы могут планировать контент, отслеживать состояние устройств, записывать оповещения и управлять правами доступа пользователей на нескольких дисплеях. Отделы закупок должны подтвердить, какие функции работают без лицензий сторонних разработчиков и как система ведет себя во время сбоя сети.

Планирование обслуживания: доступ спереди и сзади, заменяемые модули, наличие запасных частей и регистрация неисправностей сокращают время, необходимое для диагностики и ремонта стационарной установки.

Измерьте энергопотребление: сравните номинальную максимальную мощность, расчетную среднюю мощность, настройки яркости, время работы, профиль контента, требования к охлаждению и режим ожидания для конкретной конфигурации. Не применяйте общий процент энергосбережения ко всем дисплеям.

Конструкция, рассчитанная на ремонт: сменные модули, блоки питания, приемные платы и компоненты корпуса могут продлить срок службы и сократить количество ненужных замен материалов.

В будущих проектах с использованием 3D LED-технологий преимущества получат более гибкая геометрия корпуса, более высокая частота обновления и улучшенные рабочие процессы с контентом. Основными ограничениями остаются стоимость оборудования, специализированное производство контента, управление тепловыделением, энергопотребление, доступ для обслуживания и ограниченная зона просмотра некоторых методов 3D-технологий.

1. Геометрия корпуса и качество изображения: Современные стационарные уличные платформы сочетают в себе высокую частоту обновления, яркость для использования на открытом воздухе, удобный доступ для обслуживания и опциональную угловую геометрию. EA1000F2 поддерживает конфигурации P2.97-P10.42, а EA960F4 — P4.44-P10; на страницах обоих продуктов указана степень защиты IP65 и частота обновления не менее 3,840 Гц.

2. Гибкие рабочие процессы с контентом: Одна светодиодная платформа может отображать стандартную рекламу, запланированную информацию, контент мероприятий и трехмерные креативы с перспективным рендерингом. Оператор может опубликовать обычную двухмерную версию, если угол обзора или цель кампании не позволяют использовать анаморфный эффект.

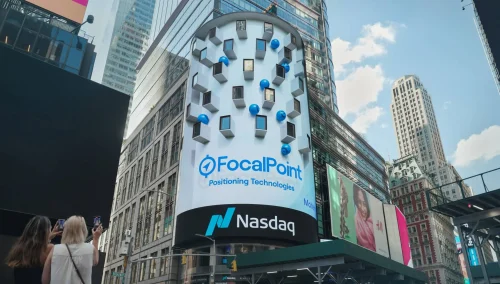

3. Масштабируемая конструкция проекта: модульные шкафы позволяют адаптировать размеры дисплея и схему подключения к зданию. Плоские, скошенные, прямоугольные и изогнутые секции можно комбинировать при условии согласования конструктивной модели, карты пикселей, камеры с контентом и допусков при монтаже.

1. Общая стоимость проекта: Оборудование — это лишь одна из статей бюджета. Покупатели также должны сравнить стоимость конструкции, монтажа, электромонтажных работ, оборудования управления, доставки, запасных частей, гарантийного обслуживания, доступа для технического обслуживания, программного обеспечения и создания 3D-контента.

2. Зона просмотра и ограничения по техническому обслуживанию: Наиболее выраженный анаморфный эффект наблюдается с запланированного положения, поэтому изображение на дисплее не будет выглядеть одинаково трехмерным под любым углом. Управление тепловым режимом, калибровка, защита от атмосферных воздействий, доступ к модулям, резервирование сигнала и наличие запасных частей также влияют на долговременную надежность.

3. Требования к энергопотреблению и сертификации: Смоделируйте годовое потребление выбранного шкафа, график яркости, среднюю загрузку контента, систему охлаждения и часы работы. Перед изготовлением подтвердите требования к конструкции, электрооборудованию, планировке, яркости и рекламе с соответствующими местными органами власти.

Успешный проект по установке 3D-светодиодного дисплея предполагает согласование геометрии экрана, шага пикселей, яркости, частоты обновления, зоны просмотра, рабочего процесса создания контента, конструкции и плана технического обслуживания. Сравните наружный рекламный светодиодный экран EA1000F2 и наружный рекламный светодиодный дисплей EA960F4 , затем выберите корпус и метод производства контента, подходящие для конкретного места.
