Un centro de transporte no es un espacio comercial cualquiera. Las pantallas funcionan las 24 horas, reciben luz natural a través de grandes fachadas acristaladas, deben ser legibles desde la distancia y, a menudo, muestran información esencial para que los pasajeros puedan tomar un vuelo o un tren. Por ello, la legibilidad, la fiabilidad y la integración son más importantes que las especificaciones técnicas.
Puntos clave
- Adapte el formato de visualización a cada zona: las salas de facturación, las puertas de embarque, las zonas de recogida de equipaje, los vestíbulos, los andenes, las zonas de acceso y los centros de operaciones tienen requisitos diferentes.
- Primero, determine el tamaño del texto según la distancia de visualización. Las directrices de la FAA para la señalización de terminales consideran que una distancia de aproximadamente 40 pies por pulgada de altura de letra es una expectativa razonable.
- Las terminales iluminadas por la luz solar requieren mayor brillo y atenuación automática. Las nuevas pantallas LED en los vestíbulos del aeropuerto de Honolulu se especificaron con un brillo de 2,000 nits y un paso de 6 mm.
- Para obtener información sobre vuelos y trenes, una pantalla congelada puede ser peor que una en blanco. Planifique el almacenamiento en caché local, los límites de obsolescencia y la redundancia de hardware.
- Las normas relativas a incendios, electricidad, compatibilidad electromagnética y accesibilidad provienen de las autoridades y operadores del proyecto, no del proveedor de la pantalla.
Esta guía está dirigida a operadores de aeropuertos y ferrocarriles, integradores de sistemas audiovisuales, arquitectos, concesionarios de medios y distribuidores de LED que planifiquen pantallas para instalaciones de transporte.
1. ¿Qué hacen las pantallas LED en aeropuertos y estaciones de tren?
La mayoría de las pantallas de transporte se dividen en cuatro grupos funcionales. Separarlas desde el principio ayuda a definir las especificaciones, la propiedad y el nivel de redundancia adecuados para cada pantalla.
| Rol | Contenido típico | ¿Quién suele ser el propietario? | Requisito principal |
|---|---|---|---|
| Información del pasajero | Horarios de vuelos o trenes, puertas de embarque, andenes, retrasos, cintas transportadoras de equipaje | Operador de aeropuerto o ferrocarril | Precisión, legibilidad, alta disponibilidad |
| Señalización y anuncios | Indicaciones, información de transferencia, localización visual, mensajes de emergencia | Operador | Jerarquía clara, anulación rápida para mensajes urgentes. |
| Publicidad y medios | Campañas de marca, promociones minoristas, contenido patrocinado | Operador o concesionario de medios | Impacto visual, programación, prueba de juego |
| Monitoreo de operaciones | Paneles de control, circuito cerrado de televisión, estado de la red en centros de control u operaciones. | Operador | Calidad de imagen para visualización de cerca, funcionamiento continuo. |
01. Aeropuertos
Los aeropuertos utilizan tecnología LED para grandes paneles informativos de vuelos, paredes de bienvenida, pantallas de recogida de equipaje, zonas de embarque, vestíbulos comerciales y áreas de acceso público. Muchas terminales también instalan paredes decorativas que combinan información para pasajeros con contenido multimedia.

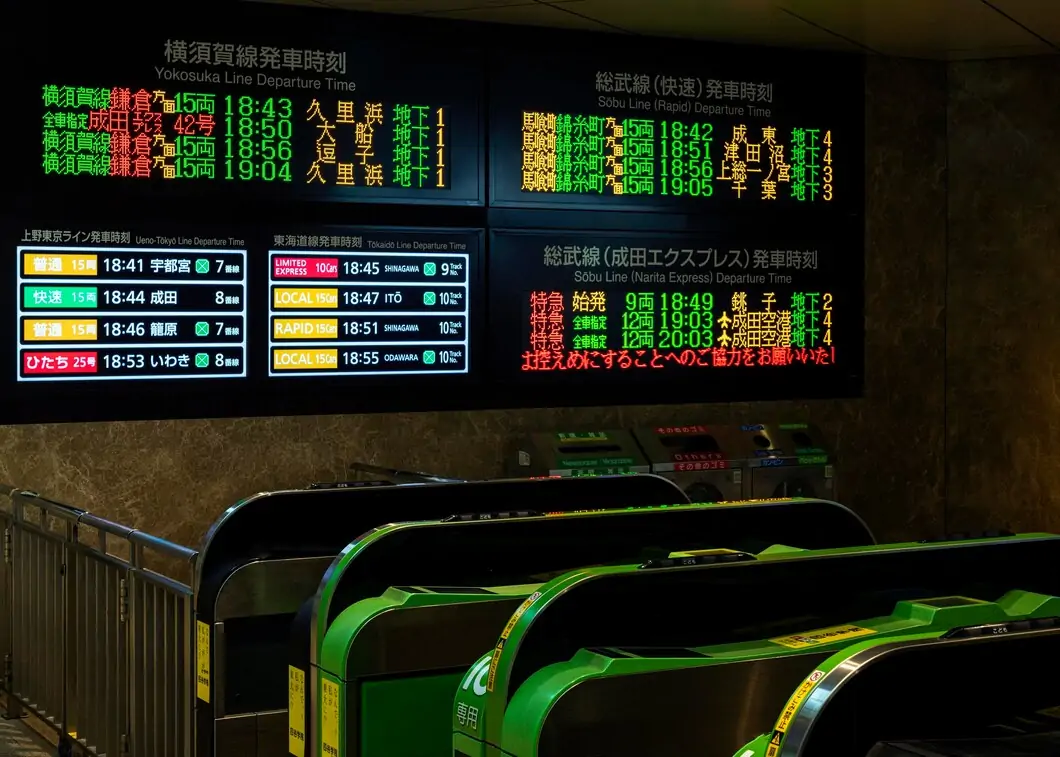

02. Estaciones de ferrocarril y metro
Las estaciones utilizan tecnología LED para los paneles de salidas y llegadas, los indicadores de andén, las pantallas informativas de los vestíbulos y la publicidad. Los andenes y las estaciones abiertas están expuestos al exterior, al polvo y a las vibraciones de los trenes que pasan.
03. Terminales de autobuses y centros multimodales
Las estaciones de autobuses y los intercambiadores multimodales combinan varios operadores y modos de transporte. A menudo, las pantallas deben mostrar datos de más de una fuente y guiar a los pasajeros entre andenes, paradas y zonas de aparcamiento.
2. Selección de un formato de visualización para cada zona
Un centro de transporte alberga entornos muy diferentes bajo un mismo techo. Al planificar pantallas LED para aeropuertos y estaciones, conviene especificar cada zona por separado en lugar de aplicar un solo producto a todo el edificio.
| Zona | Condiciones de visualización | Formatos LED adecuados | Puntos a revisar |
|---|---|---|---|
| Vestíbulo de facturación y salida | Grandes distancias de visión, fachadas acristaladas, multitudes. | Grandes pantallas LED interiores para información y contenido multimedia. | Tamaño del texto en el extremo opuesto del pasillo, brillo de la luz del día |
| Puertas y zonas de espera | Pasajeros sentados, distancias medias | Muros LED de interior o pantallas más pequeñas | Información legible de la puerta, brillo confortable |
| Recogida de equipaje | Pasajeros de pie, distancias medias | Paneles LED interiores situados encima o al lado de las cintas transportadoras. | Mapeo de la cinta transportadora al vuelo, actualizaciones rápidas |

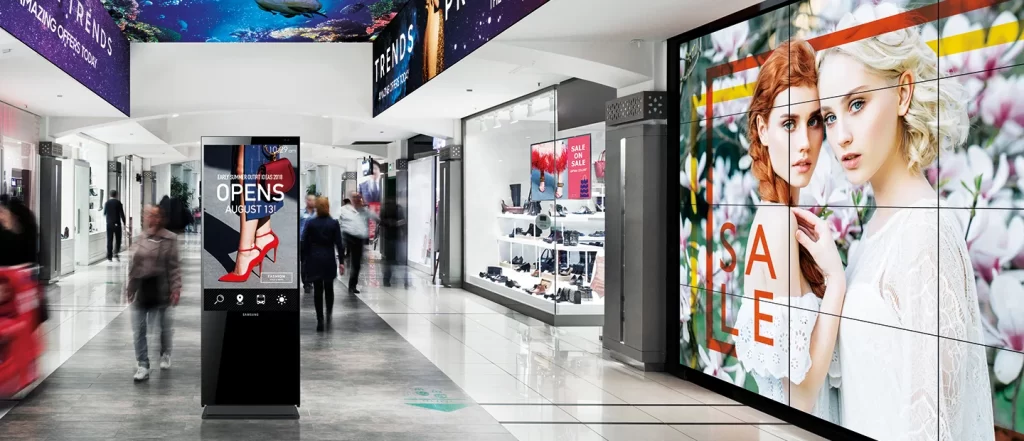

| vestíbulo comercial | Observación cercana, pasajeros en movimiento | LED de paso fino para interiores, carteles LED | Calidad de imagen a corta distancia, durabilidad de la superficie |
| Andenes y estaciones abiertas | Exterior o semi-exterior, vibraciones, polvo | Pantallas LED aptas para exteriores | Protección contra la entrada de polvo y agua, rango de temperatura, montaje |
| Patio delantero y lado terrestre | Exposición total al aire libre, largas distancias | Pantallas LED fijas para exteriores | Brillo, clasificación IP, diseño estructural |

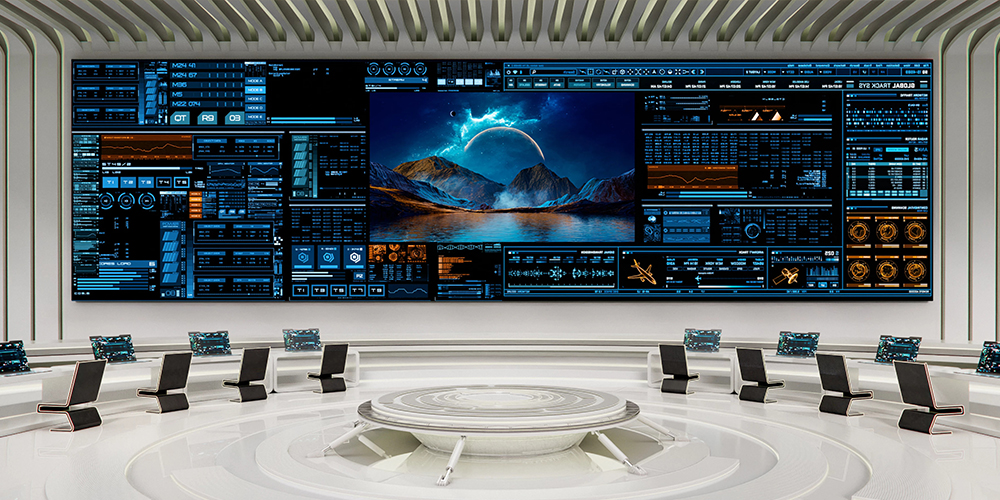

| centro de operaciones | Observación detallada, funcionamiento continuo | Paneles LED interiores de paso fino o COB | Legibilidad de texto pequeño, redundancia, acceso al servicio |
Para paredes interiores, nuestra gama de pantallas LED para interiores ofrece formatos de gabinetes modulares y opciones de atención al público. Para unidades independientes en vestíbulos y zonas comerciales, consulte nuestras pantallas LED para carteles.
3. Paso de píxeles, tamaño del texto y distancia de visualización
Comience la planificación de la legibilidad con el texto más pequeño que deba leerse y el punto más alejado desde el que un pasajero deba leerlo. Elija el tamaño del píxel solo después de eso.
01. Tamaño del texto desde la distancia de visualización
La Circular Consultiva 150/5360-12F de la FAA sobre señalización y gráficos aeroportuarios indica que una persona con visión 20/20 apenas puede distinguir la información a una altura de letra de 58 pies por pulgada. Considera que 40 pies por pulgada es una expectativa más razonable y menciona el objetivo de diseño de 30 pies por pulgada utilizado en el MUTCD.
La tabla que aparece a continuación aplica esas proporciones a distancias comunes. Los valores son cálculos redondeados, no requisitos.
| Distancia de observación | Altura de la letra a 40 pies por pulgada | Altura de la letra a 30 pies por pulgada |
|---|---|---|
| 10 m (33 pies) | Aproximadamente 21 mm (0.8 pulgadas) | Aproximadamente 28 mm (1.1 pulgadas) |
| 20 m (66 pies) | Aproximadamente 42 mm (1.6 pulgadas) | Aproximadamente 56 mm (2.2 pulgadas) |
| 30 m (98 pies) | Aproximadamente 62 mm (2.5 pulgadas) | Aproximadamente 83 mm (3.3 pulgadas) |
| 50 m (164 pies) | Aproximadamente 104 mm (4.1 pulgadas) | Aproximadamente 139 mm (5.5 pulgadas) |
02. Comprueba cuántos píxeles forman cada carácter.
Una vez que se conoce la altura de la letra, divídala por el paso de píxel para ver cuántas filas de píxeles forman cada carácter. Por ejemplo, una letra de 62 mm tiene aproximadamente 25 filas de píxeles en una pantalla P2.5 y aproximadamente 15 filas en una pantalla P4.
Un número muy bajo de píxeles hace que los caracteres se vean pixelados y sean más difíciles de leer, especialmente los códigos de aerolíneas, los números de andén y los alfabetos no latinos. Pruebe la fuente y los idiomas reales en un gabinete de muestra a la distancia de visualización real. Nuestra guía de paso de píxeles para pantallas LED explica la relación general entre el paso de píxeles y la distancia de visualización.
03. Revisar los requisitos de accesibilidad
En Estados Unidos, la normativa ADA de 2010 establece reglas para los caracteres visuales en los letreros en la sección 703.5, incluyendo un acabado antirreflejo, contraste entre los caracteres y el fondo, formas de caracteres convencionales y alturas mínimas de caracteres que aumentan con la altura de montaje y la distancia de visualización. La circular de la FAA también incluye una sección sobre los requisitos de la ADA y los sistemas de visualización.
La aplicación de estas normas a una pantalla dinámica específica depende de su función y de las autoridades responsables del proyecto. Confirme los requisitos de accesibilidad aplicables con el operador y sus asesores antes de definir el diseño.
4. Brillo, luz natural y deslumbramiento
Las terminales y estaciones suelen tener grandes fachadas acristaladas, claraboyas y andenes abiertos. Una pantalla que se ve brillante en la fábrica puede parecer apagada en una sala de salidas iluminada por el sol, mientras que la misma iluminación puede resultar molesta por la noche.
- Mide el terreno. Registre las condiciones de luz natural en el lugar donde se colgará la pantalla, incluyendo la luz solar directa en diferentes momentos del día.
- Especifique un rango de atenuación. Utilice un sensor de luz ambiental o programe el brillo para que se ajuste a las condiciones.
- Controla los reflejos. Tenga en cuenta el acabado de la superficie y el ángulo entre la pantalla, las ventanas y la iluminación.
- Utilice productos para exteriores en exteriores. Las explanadas y las plataformas abiertas necesitan pantallas aptas para exteriores con la protección adecuada contra la entrada de agua y otros elementos.
Para ubicaciones exteriores y semi-exteriores, nuestra guía de pantallas LED para exteriores explica con más detalle los niveles de brillo recomendados y la protección contra la entrada de polvo y agua.
5. Fiabilidad y redundancia 24/7
Las pantallas de información para pasajeros funcionan durante largas horas y se espera que muestren información correcta siempre que los pasajeros las consulten. Planifique la fiabilidad en tres niveles: el sistema de contenido, el hardware de visualización y el mantenimiento.
01. Plan para casos de fallos de contenido y datos
AirportLabs, proveedor de sistemas de visualización de información de vuelos, señala que una pantalla congelada con datos desactualizados puede ser más perjudicial que una en blanco, ya que proporciona a los pasajeros indicaciones erróneas con aparente seguridad. Recomienda lo siguiente:
- Almacenamiento en caché local para que cada pantalla siga mostrando la última información válida si se pierde la conexión;
- un período de tiempo de inactividad para cada tipo de pantalla, con períodos cortos para los paneles de puertas de embarque y de vuelos;
- Dominios de fallo separados para el control operativo, la entrega en pantalla y la integración de datos;
- un plan independiente para los fallos de las fuentes de datos ascendentes, como la base de datos operativa del aeropuerto.

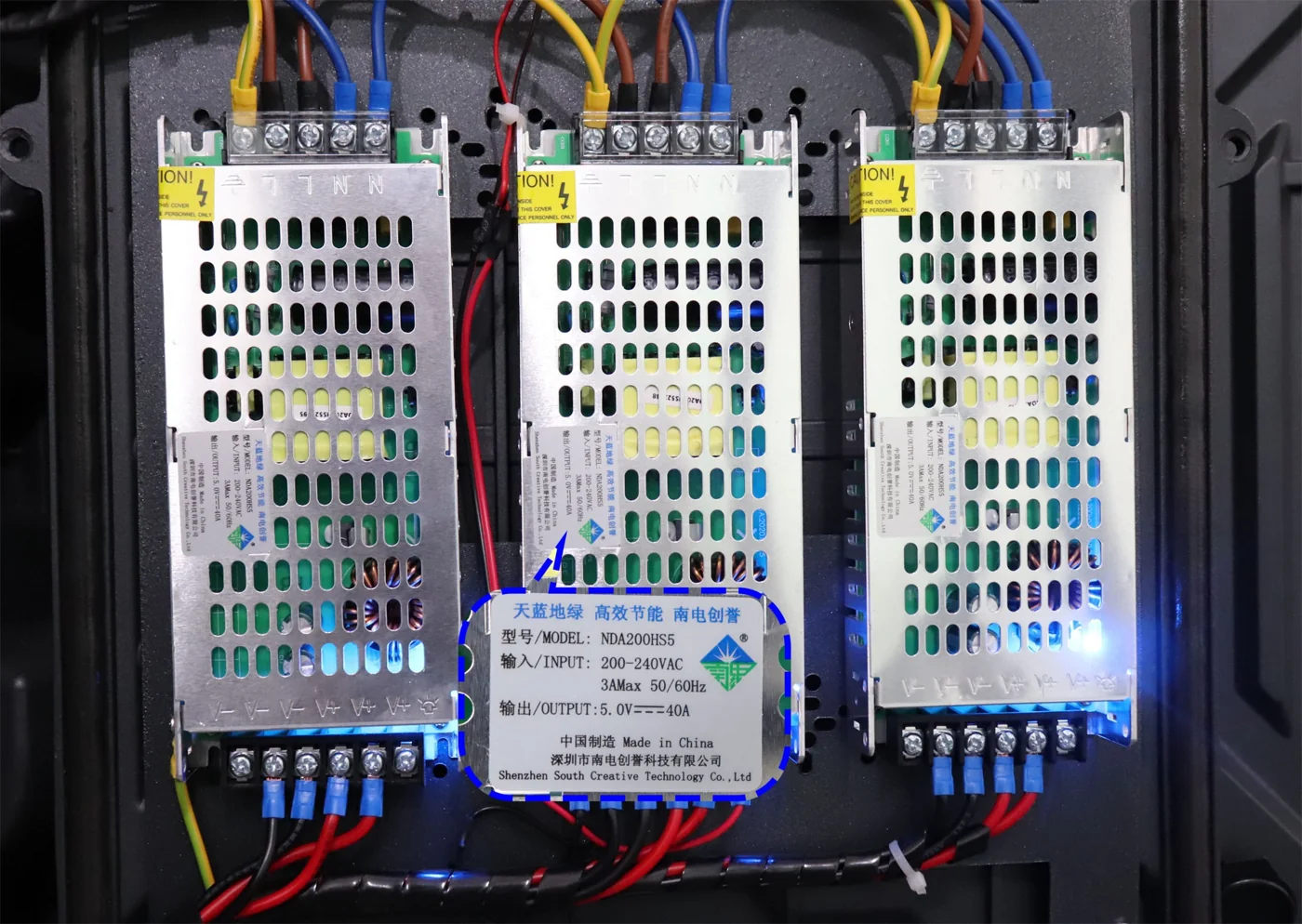

02. Incorporar redundancia en la pantalla.
A nivel de pantalla, analice qué fallos individuales debería soportar el sistema. Las opciones comunes incluyen fuentes de alimentación de respaldo, rutas de señal redundantes entre gabinetes y controladores o tarjetas receptoras de respaldo. Nuestra guía sobre redundancia de pantallas LED explica cómo definir y probar estas opciones de conmutación por error.

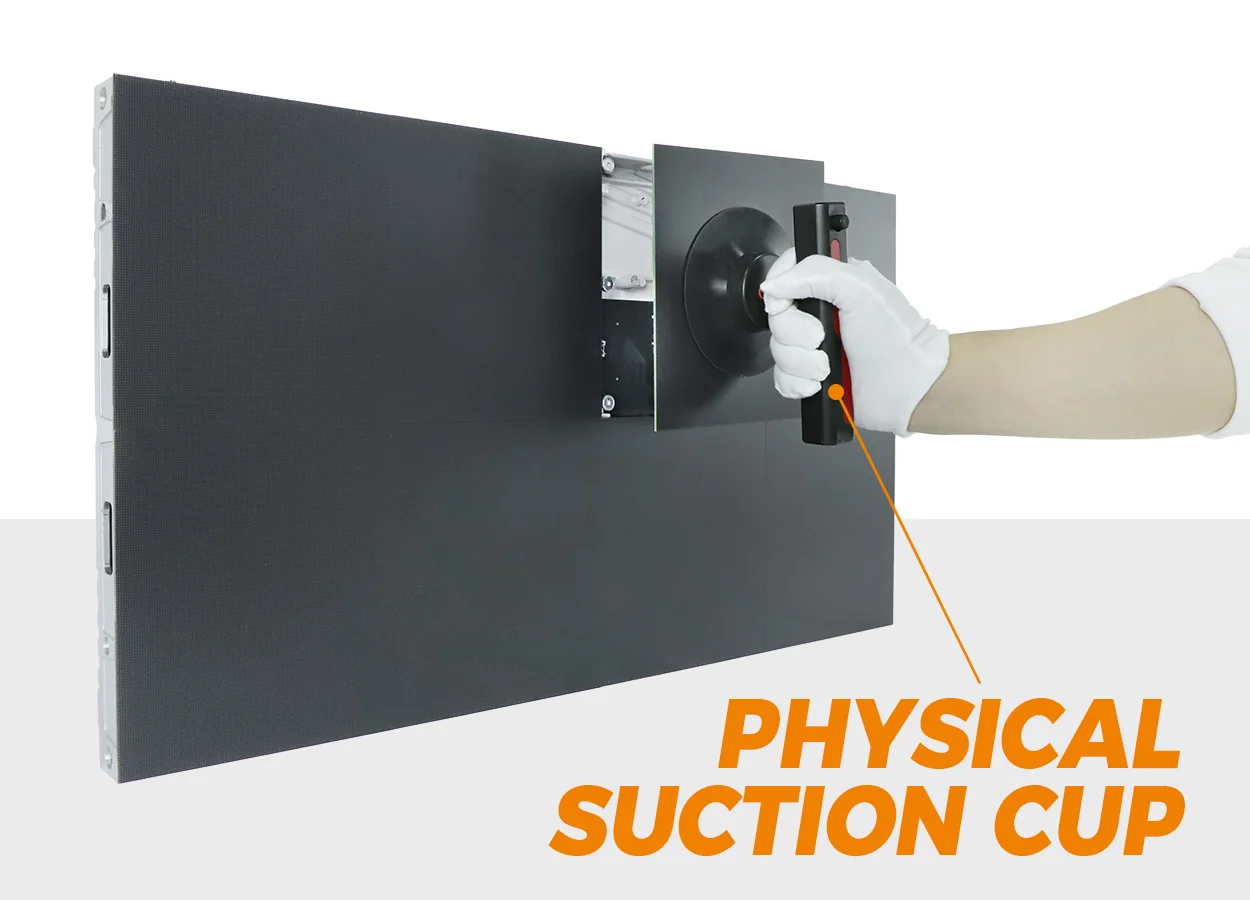

03. Diseño para el mantenimiento en un edificio en funcionamiento
Los centros de transporte rara vez cierran. Elija un acceso de servicio que se ajuste a la posición de montaje, planifique los periodos de mantenimiento con el operador y mantenga módulos y fuentes de alimentación de repuesto en el lugar. Los gabinetes de servicio frontal son útiles cuando las pantallas están empotradas en las paredes o suspendidas sobre las áreas de pasajeros.
6. Integración con FIDS, PIDS y sistemas de contenido.
Una pantalla LED es solo el último paso en una cadena de sistemas. En un aeropuerto, los datos de vuelo suelen fluir desde la base de datos operativa al sistema de visualización de información de vuelo (FIDS), y luego a los reproductores o procesadores que controlan cada pantalla. Las estaciones de tren utilizan sistemas de visualización de información para pasajeros (PIDS) de la misma manera.
- Entradas. Confirme qué fuentes alimentan cada pantalla: páginas FIDS o PIDS, reproductores multimedia, televisión en directo, mensajes de emergencia.
- Diseños. Las paredes de gran tamaño suelen dividirse en zonas destinadas a información, señalización y publicidad.
- Prioridad. Defina cómo los mensajes de emergencia y operativos prevalecen sobre el contenido programado.
- Seguimiento. Acordar cómo se informará al equipo de operaciones sobre el estado de la pantalla y los fallos.
En el Aeropuerto Internacional de Tampa, por ejemplo, las pantallas LED muestran información de vuelos, notificaciones de emergencia, mensajes de seguridad pública, indicaciones sobre el equipaje y publicidad, y los operadores pueden cambiar de fuente y elegir entre hasta 60 diseños personalizables, según AVNation.
7. Seguridad, Cumplimiento y Aprobaciones
Los requisitos para la señalización en edificios de transporte provienen de diversas fuentes y varían según el país y el operador. La circular de la FAA indica que proporciona orientación y que los requisitos obligatorios de señalización provienen de otras autoridades legales o reglamentarias.
| Tema | Ejemplos de lo que puede aplicarse | ¿Quién suele decidir? |
|---|---|---|
| Seguridad contra incendios y protección de la vida | Requisitos de materiales y cables; la norma NFPA 130 cubre los sistemas de transporte ferroviario de pasajeros y vías guiadas fijas en los EE. UU. | Autoridad de bomberos, ingeniero de bomberos del operador |
| Seguridad eléctrica y EMC | Normas de seguridad del producto y compatibilidad electromagnética (CEM); los proyectos ferroviarios también pueden hacer referencia a la serie EN 50121. | Operador, ingeniero eléctrico |
| Accesibilidad | Normas de caracteres visuales ADA 703.5 en EE. UU. o sus equivalentes locales. | Operador, consultor de accesibilidad |
| Estructura y montaje | Cálculos de carga, diseño sísmico o contra el viento, fijaciones al edificio | Ingeniero estructural, autoridad de construcción |
| Seguridad y acceso al sitio | Verificación de antecedentes de los trabajadores, control de herramientas, procedimientos en áreas restringidas | Equipo de seguridad del aeropuerto o de la estación de tren |
| Datos e integración | Interfaces con FIDS, PIDS y redes operativas | Equipo de TI y sistemas del operador |
Como ejemplo de documentación de producto, un proveedor europeo incluye las normas EN 62368-1, EN 61000-6-2, EN 61000-6-4 y las directivas europeas de baja tensión, compatibilidad electromagnética (CEM) y RoHS para un panel de salidas LED instalado en una estación de tren polaca. Solicite a su proveedor los certificados que se ajusten al modelo exacto y a los requisitos de su proyecto.
8. Ejemplos de aeropuertos y estaciones
Los proyectos publicados muestran cómo los operadores de transporte utilizan la tecnología LED de diferentes maneras.
| Proyectos | Lo que se instaló | Propósito |
|---|---|---|
| Aeropuerto Internacional Daniel K. Inouye, Honolulu | Seis grandes pantallas LED con un paso de 6 mm; las pantallas más nuevas tenían una especificación de 2,000 nits. | Información sobre vuelos, orientación, previsión meteorológica, noticias y publicidad en vestíbulos de entrada iluminados por el sol. |
| Aeropuerto Internacional de Tampa | Pantallas LED en vestíbulos de bienvenida, ocho áreas de recogida de equipaje, una pantalla para eventos, áreas de estacionamiento y letreros de servicio de transporte. | Información de vuelos, mensajes de emergencia y seguridad, señalización y publicidad. |
| Terminal Internacional Tom Bradley del Aeropuerto Internacional de Los Ángeles (LAX) | Un sistema multimedia integrado que incluye una torre del tiempo de 72 metros, un panel de guiones gráficos de 120 metros y 20 pilones de portal. | Información y entretenimiento para los pasajeros |
| Estación Unión de Los Ángeles | Una pantalla LED de aproximadamente 16 metros de alto y casi 100 metros de ancho, que estará operativa a partir de junio de 2026. | Programación de eventos, publicidad e información de transporte en tres zonas temáticas. |
El proyecto de Honolulu también ilustra desafíos comunes: vestíbulos amplios con abundante luz natural, gran afluencia de pasajeros y la necesidad de integrar las vitrinas en la arquitectura existente.
9. Presupuesto, instalación y aceptación
Los proyectos de transporte público conllevan costos que van más allá de la propia instalación. Elabore el presupuesto por zona e incluya el trabajo necesario para la instalación y el funcionamiento en una instalación en funcionamiento.
| Artículo de costo | Notas |
|---|---|
| Gabinetes y módulos LED | Compare presupuestos con el mismo tono, brillo y método de servicio. |
| Procesamiento y jugadores | Incluya unidades de respaldo donde se requiera redundancia. |
| Integración: | Interfaces con FIDS, PIDS, gestión de contenido y monitorización. |
| Estructura y montaje | Interfaces entre ingeniería, estructuras metálicas y construcción. |
| Infraestructura de energía y datos | Distribución, protección y conexiones de red |
| Instalación en un edificio en funcionamiento | Trabajo nocturno, fases, procedimientos de seguridad y protección de pasajeros. |
| Repuestos y mantenimiento | Repuestos in situ, contrato de servicio y tiempos de respuesta |
| Los costos de operación | Electricidad, producción de contenido y licencias de sistema |
Para conocer los costes de funcionamiento, consulte nuestra guía sobre el consumo energético de las pantallas LED.
01. Pruebas de aceptación que deben acordarse con antelación.
- Legibilidad: Lea páginas FIDS o PIDS reales desde las posiciones de visualización más cercanas y más lejanas.
- Brillo: Compruebe la legibilidad diurna y la atenuación nocturna in situ.
- Conmutación por error: Desconecte los canales de datos, alimentación y señal según lo acordado y registre el comportamiento de la pantalla.
- Override: Activa un mensaje de emergencia y confirma que reemplaza el contenido programado.
- Uniformidad: Inspeccione el color y el brillo en toda la pared.
- Servicio: Sustituir un módulo y una fuente de alimentación dentro del plazo previsto para el mantenimiento.
10. Cómo EagerLED Apoya proyectos de transporte público
EagerLED Fabricamos pantallas LED en Shenzhen y suministramos a integradores de sistemas y distribuidores en todo el mundo. Para instalaciones de transporte, podemos suministrar:
- Armarios LED para interiores, destinados a paneles informativos, puertas de acceso y zonas de recogida de equipaje;
- Módulos de visualización LED COB para paredes de paso fino en centros de operaciones y áreas de visión cercana;
- Pantallas LED para carteles en vestíbulos y zonas comerciales;
- Pantallas LED fijas para exteriores, destinadas a zonas de acceso y áreas terrestres, incluyendo diseños para zonas de servicio delanteras y traseras.
La aprobación e integración siguen siendo responsabilidad del equipo del proyecto. Comparta con anticipación el plano de la zona, las distancias de visualización, los estándares requeridos y las interfaces del sistema, y podremos confirmar qué configuraciones y documentos están disponibles.
11. Preguntas frecuentes
01. ¿Deberían los aeropuertos usar pantallas LED o LCD para mostrar la información de los vuelos?
Ambos tipos son útiles. Las pantallas LED son ideales para paredes grandes y sin juntas, así como para espacios luminosos, mientras que las pantallas individuales más pequeñas suelen ser LCD. La elección depende del tamaño, la distancia de visualización, el brillo y la información que debe mostrar cada pantalla.
02. ¿Cuál es el tamaño de píxel óptimo para una pantalla LED de aeropuerto?
Depende de la distancia de visualización y del tamaño mínimo del texto. Calcula la altura de la letra para el observador más lejano, comprueba cuántas filas de píxeles forman cada carácter y realiza una prueba con páginas FIDS reales.
03. ¿Qué brillo debe tener una pantalla LED en una terminal?
Con un brillo suficiente para disfrutar de una visualización óptima incluso bajo la luz del sol, y con atenuación automática para la noche. Por ejemplo, las nuevas pantallas LED de los vestíbulos soleados del aeropuerto de Honolulu se especificaron con un brillo de 2,000 nits.
04. ¿Qué sucede si falla la transmisión de datos de vuelo?
Con el almacenamiento en caché local, las pantallas siguen mostrando los últimos datos válidos durante un período definido. Define qué muestra cada tipo de pantalla cuando finaliza dicho período, ya que la información de vuelos desactualizada puede confundir a los pasajeros.

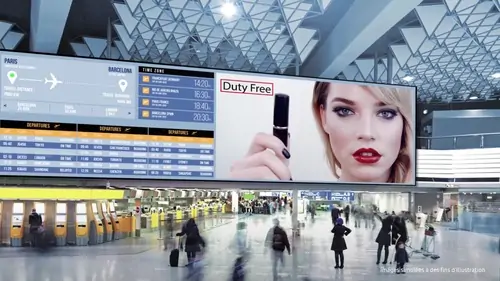

05. ¿Puede una pantalla LED mostrar información de vuelos y publicidad?
Sí. Las paredes grandes suelen dividirse en zonas temáticas, como en la estación Union Station de Los Ángeles, que utiliza tres zonas. Acuerde con el operador la distribución, las prioridades y las normas de anulación de emergencia.
06. ¿Qué normas se aplican a las pantallas LED en las estaciones de ferrocarril?
Depende del país y del operador. Los temas habituales incluyen seguridad eléctrica, compatibilidad electromagnética (CEM), seguridad contra incendios y accesibilidad. Los proyectos ferroviarios pueden consultar la serie EN 50121 para CEM, y los proyectos de transporte público con vía fija en EE. UU. pueden consultar la norma NFPA 130.
07. ¿Cómo se mantienen las pantallas LED en una terminal con mucho tráfico?
Mediante periodos de mantenimiento planificados, acceso de servicio frontal o trasero adaptado a la posición de montaje, y módulos y fuentes de alimentación de repuesto almacenados en las instalaciones.
12. Planifica tu proyecto de iluminación LED para el centro de transporte
Antes de solicitar presupuestos para pantallas LED para aeropuertos, estaciones de tren u otros centros de transporte, prepare lo siguiente:
- un plano de zonas con la ubicación de las pantallas y las condiciones de montaje;
- las distancias de visualización más cercanas y más lejanas para cada pantalla;
- Ejemplos de páginas FIDS, PIDS o de señalización con el texto más pequeño;
- condiciones de luz diurna y horario de funcionamiento;
- Se requerían redundancia, estándares e interfaces de sistema.
