Un écran noir peut être dû à une coupure de courant, une absence de signal vidéo, des paramètres de mise en veille, une connexion de données interrompue, une configuration d'écran incorrecte, un défaut de la carte de réception ou un problème au niveau d'un module. Commencez par identifier si l'écran est noir sur l'ensemble du mur LED, sur un groupe d'armoires ou sur un seul module. Vérifiez ensuite le chemin du signal et utilisez la mire de test du contrôleur ou de la carte de réception, le cas échéant, pour localiser la panne avant de remplacer des pièces.
Ce guide traite des murs d'images LED à vision directe et des écrans LED modulaires utilisés pour l'événementiel, la publicité et les installations fixes. Un « téléviseur LED » désigne généralement un téléviseur LCD doté d'un rétroéclairage LED ; la procédure de réparation de ce dernier est différente. N'appliquez pas les instructions de réparation d'un téléviseur à un mur d'images LED.
By Miki · Mise à jour : 8 octobre 2026 · Références techniques : Manuels NovaStar hébergés par EagerLED.
Commande de diagnostic rapide
- Vérifiez la sécurité des connexions d'alimentation externe et vidéo.
- Veuillez confirmer l'entrée, le mode de sortie et la luminosité sélectionnés.
- Lancez une mire de test appropriée à une luminosité modérée.
- Suivez la chaîne de données affectée depuis la dernière armoire fonctionnelle jusqu'à la première armoire hors service.
- Modifiez un composant ou un paramètre à la fois, puis notez le résultat.
Arrêtez immédiatement l'intervention et appelez un technicien qualifié en cas de fumée, d'odeur de brûlé, d'eau à l'intérieur d'une armoire, de câbles électriques dénudés ou de déclenchements répétés du disjoncteur. Coupez l'alimentation avant d'ouvrir les armoires, de reconnecter les câbles internes ou de remplacer des composants. Les mesures de tension sous tension et les réparations sur le réseau électrique nécessitent l'intervention d'un personnel qualifié respectant la procédure d'entretien de l'équipement.
1. Associez le symptôme de la panne de courant au premier contrôle.
La taille et la forme de la zone sombre vous aident à déterminer par où commencer. Ce sont des indices de diagnostic, et non la preuve qu'un composant particulier est défaillant.
| Symptôme | Zone de défaut possible | Premier contrôle utile |
|---|---|---|
| Mur entièrement plongé dans l'obscurité ; voyants d'alimentation du meuble éteints | Distribution électrique, alimentation d'armoire ou câblage | Vérifier l'état de l'alimentation externe et signaler tout déclenchement du dispositif de protection. |
| Mur entier plongé dans l'obscurité ; contrôleur et armoires alimentés | Entrée vidéo, mode blackout, luminosité, mappage de sortie ou liaison de signal | Vérifiez l'état des entrées et le mode de sortie, puis exécutez un modèle de test pris en charge. |
| Plusieurs armoires sombres le long d'une chaîne de données | Lien à la limite, première armoire affectée ou configuration de cette sortie | Examinez le lien entre le dernier meuble fonctionnel et le premier meuble sombre. |
| Un meuble sombre ; les meubles adjacents fonctionnent | Alimentation locale, carte de réception, carte HUB ou connexions d'armoire | Comparez ses indicateurs et l'état de la carte détectée avec une armoire fonctionnelle correspondante. |
| Un module ou une petite zone rectangulaire sombre | Module d'alimentation, câble plat, connecteur HUB ou module | Après avoir coupé l'alimentation, vérifiez les connecteurs locaux et les pièces de rechange compatibles. |
| Le mur devient noir par intermittence | Connexions desserrées, alimentation électrique instable, surchauffe ou coupure de courant | Consignez les échecs et vérifiez les alarmes, l'état des liens et les modifications de la source. |
Si seuls quelques pixels isolés sont sombres, consultez notre guide sur les points noirs sur l'écran . Un pixel sombre et un boîtier sombre nécessitent des étapes de dépannage différentes.

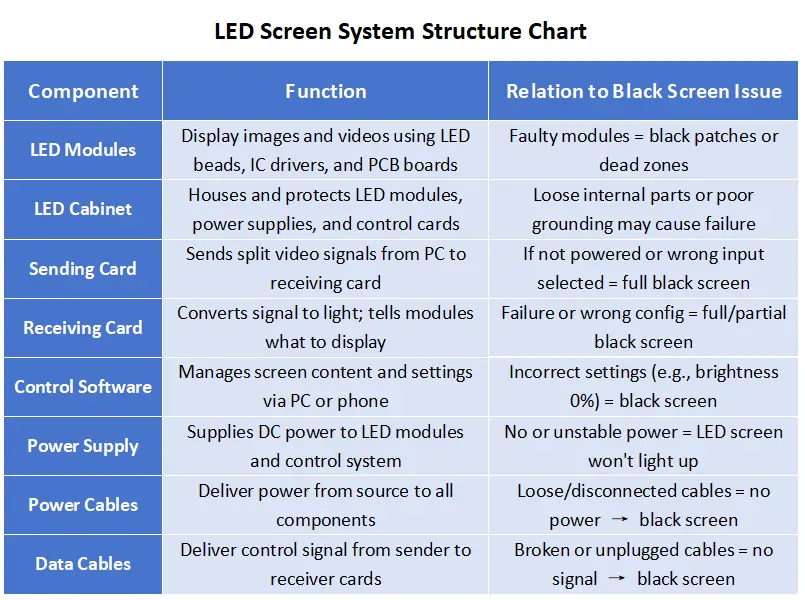

2. Comprendre les chemins de signal et d'alimentation du mur LED
Une installation vidéo en direct typique suit le chemin suivant : source vidéo → processeur/contrôleur vidéo → sortie de données LED → carte de réception → carte HUB → modules LED . L’alimentation électrique est indépendante du système de distribution et alimente chaque armoire ainsi que ses charges basse tension. Certains contrôleurs intègrent le processeur et la carte d’émission dans un seul appareil.
La carte de réception distribue les données d'image aux modules. La carte HUB connecte cette carte aux interfaces de données des modules. Un contrôleur alimenté ne garantit pas l'alimentation des armoires, et un voyant d'alimentation allumé sur la carte de réception ne garantit pas la présence d'un signal vidéo valide sur les LED.
Sur les panneaux d'affichage LED asynchrones, vérifiez également le programme enregistré et la planification de lecture du lecteur multimédia. Un lecteur en marche avec une programmation vide ou un écran noir peut laisser un écran normalement fonctionnel noir.

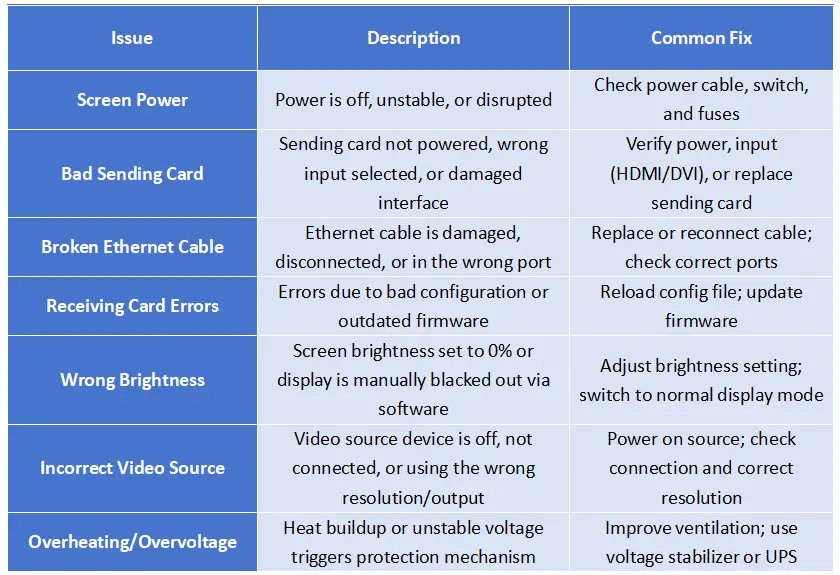

3. L'écran LED ne fonctionne pas ? 7 vérifications pour un écran complètement noir
Commencez par vérifier les paramètres et les connexions accessibles sans ouvrir l'appareil. Enregistrez la configuration actuelle et photographiez le câblage avant toute modification. Après chaque vérification, effectuez un nouveau test afin d'identifier l'élément ayant influencé le résultat.
Vérification 1 : Vérifier l’alimentation électrique du contrôleur et des armoires
Vérifiez les interrupteurs d'alimentation, les prises externes et les indicateurs d'état. Si toutes les armoires sont hors tension et que leurs voyants d'alimentation sont éteints, examinez le circuit d'alimentation partagé avant de suspecter chaque carte de réception. Si une seule armoire est hors tension, concentrez-vous sur son alimentation et ses connexions.
Ne réarmez pas un disjoncteur à répétition et ne remplacez pas un fusible sans avoir identifié la cause de sa fusion. Un technicien doit vérifier la tension d'alimentation, la polarité et la sortie conformément aux spécifications du fabricant de l'armoire et du bloc d'alimentation. Il n'existe pas de tension continue unique adaptée à tous les écrans LED.
Vérification 2 : Vérifiez que la source vidéo produit une image
Vérifiez que l'ordinateur ou le lecteur multimédia est allumé et diffuse un signal vidéo. Consultez l'affichage ou l'aperçu de l'entrée sur la manette. Si possible, testez la source sur un moniteur externe et utilisez un câble vidéo fonctionnel. Assurez-vous que la résolution et la fréquence de rafraîchissement sont compatibles avec l'entrée sélectionnée sur la manette.
Un écran noir, une liste de lecture vide, le mode veille ou une source connectée à la mauvaise sortie peuvent faire penser à une panne de courant. Vérifiez le contenu affiché à la source avant de modifier le matériel du boîtier LED.
Vérification 3 : Sélectionnez l’entrée correcte et rétablissez la sortie normale
Sélectionnez l'entrée connectée à la source, par exemple HDMI ou DVI. Vérifiez si l'écran reste noir, figé, en veille ou s'il s'agit d'un préréglage non souhaité, selon le contrôleur. Un écran noir figé peut rester noir même après un changement de source. Rétablissez un affichage normal et vérifiez que la luminosité n'est pas réglée à zéro ou réduite par une programmation active.
Utilisez une luminosité modérée et adaptée au lieu d'utilisation pour les tests. Ne considérez pas que 50 % soit le réglage optimal pour tous les écrans, en intérieur comme en extérieur. Le manuel du lecteur multimédia NovaLCT V5.6.0 de NovaStar , section 8.3, décrit les commandes des modes Normal, Gel, Extinction et de mire de réception. Les menus et leur disponibilité varient selon la version du matériel et du logiciel.
Vérification 4 : Tester la connexion de données de la LED
Suivez le cheminement des câbles documenté depuis la sortie LED du contrôleur jusqu'à la première armoire de la chaîne concernée. Vérifiez que la connexion utilise une sortie de données LED et non un port réseau de gestion. Inspectez les connecteurs externes et remplacez-les par un câble en bon état et conforme aux spécifications requises.
Ne déplacez pas la chaîne vers une sortie arbitraire et ne concluez pas que le port d'origine est défectueux s'il reste noir. Une autre sortie peut avoir une configuration de baie différente ou ne pas avoir de zone d'écran assignée. Tout test sur un port alternatif doit respecter la configuration et les limites de charge prévues. Suivez la topologie approuvée de l'équipement plutôt que d'insérer un commutateur réseau standard dans une liaison de données LED.
Vérification 5 : Comparer les modèles de test du contrôleur et de la carte de réception
Utilisez la fonction de test prise en charge par votre équipement. Un motif généré par le contrôleur vérifie le chemin en aval de celui-ci ; un motif généré par la carte de réception teste une partie plus locale de l’affichage. Notez quel appareil a généré le motif, quelles armoires se sont éclairées et lesquelles sont restées éteintes.
Si la mire de réception s'affiche correctement mais que le flux vidéo en direct ne fonctionne pas, vérifiez en priorité le chemin vidéo en amont et les paramètres de sortie. Si la mire locale ne s'affiche pas non plus, contrôlez l'alimentation locale, la configuration de la carte, la carte HUB et les modules. Commencez par désactiver les paramètres de mise en veille ou de gel, car ils peuvent affecter la visibilité de la mire de test. L'affichage correct de la mire est un indice utile, mais ne garantit pas le bon fonctionnement de tous les composants.
Vérification 6 : Vérifier la configuration du mappage et de la carte de réception
Vérifiez que les cartes de réception détectées, l'affectation des ports, l'ordre des baies et les dimensions de l'écran correspondent bien aux informations d'installation. Si le problème est apparu après le remplacement d'une baie ou une mise à jour logicielle, comparez la configuration actuelle avec la dernière sauvegarde fonctionnelle.
Restaurez uniquement un fichier vérifié compatible avec la carte de réception, le pilote du module, le mode de numérisation et la conception de l'armoire. Relisez et sauvegardez les paramètres existants lorsque cela est possible. Évitez, lors d'une première réparation, une réinitialisation d'usine, une mise à jour du firmware à l'aveugle ou la copie des paramètres d'une armoire différente. Si le problème est apparu lors d'une mise à jour, contactez le fournisseur pour organiser une restauration du firmware.
Contrôle 7 : Vérifier les événements de protection et les défauts intermittents
Si le mur s'allume à froid mais s'éteint ensuite, notez la durée de fonctionnement, la luminosité, les conditions ambiantes et toute alarme de commande ou d'alimentation. Vérifiez les ouvertures de ventilation accessibles et assurez-vous qu'elles ne sont pas obstruées. Faites vérifier par un technicien toute instabilité d'alimentation ou tout défaut thermique suspecté.
Respectez les limites de fonctionnement spécifiées pour l'ensemble de l'écran, du contrôleur et de l'alimentation. La température nominale d'une carte de réception ne constitue pas une température de fonctionnement cible sûre pour l'ensemble du mur. Ne désactivez pas les circuits de protection pour maintenir en fonctionnement un écran défectueux.

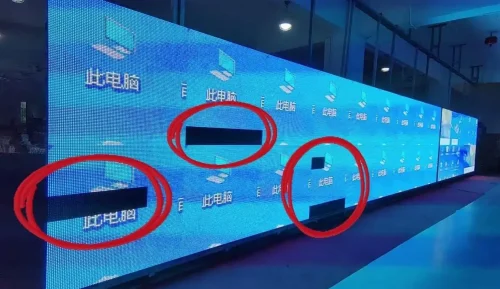

4. Comment réparer un écran LED partiellement noir
En cas de panne partielle, commencez par la limite entre les zones de fonctionnement et les zones non alimentées. Plusieurs armoires non alimentées sur la même chaîne indiquent un problème d'alimentation ou de signal partagé ; un seul module non alimenté indique un problème de connexion ou de composant local. Suivez le schéma de câblage, car des armoires côte à côte peuvent appartenir à des chaînes différentes.
Plusieurs armoires consécutives sont noires
- Repérez la dernière armoire fonctionnelle et la première armoire hors service sur la chaîne de données concernée.
- Vérifiez l'état de l'alimentation externe au niveau de la première armoire concernée et comparez l'état de la carte détectée avec le schéma de câblage.
- Testez le câble de données périphérique avec un câble de remplacement en bon état de fonctionnement. Coupez l'alimentation avant d'accéder aux connecteurs internes.
- Si le problème persiste, prévoyez un test local de la carte de réception et une vérification de la configuration avec un technicien.
Si la première armoire concernée tombe en panne ou cesse de transmettre des données, les armoires suivantes risquent également de perdre leur image. Le remplacement de chaque module défectueux ne résoudrait pas ce problème commun.
Un des meubles est noir
Comparez son alimentation et ses indicateurs de fonctionnement avec ceux d'une armoire identique en état de marche. Un technicien peut vérifier l'alimentation locale et les connexions internes, puis tester une carte de réception ou une carte HUB compatible si nécessaire. Sauvegardez les paramètres avant tout remplacement. Une carte de réception de rechange peut nécessiter une configuration spécifique avant d'afficher une image.
Un module LED est noir
Après coupure de l'alimentation, vérifiez que le connecteur d'alimentation du module et la nappe de données sont correctement insérés et orientés conformément au schéma du boîtier. Ne forcez pas les connecteurs détrompeurs. Utilisez un câble ou un module de rechange compatible pour modifier une variable à la fois.
Si le défaut persiste avec le module d'origine lorsqu'il est testé dans une position de fonctionnement compatible, ce dernier est le principal suspect. Si la zone sombre reste au même endroit avec un module fonctionnel, vérifiez le câble, l'alimentation ou la sortie du hub. Assurez-vous que les pièces de rechange correspondent au type et aux spécifications de production du module d'origine ; consultez notre gamme de modules d'affichage LED pour confirmer les détails des pièces avec le support technique.

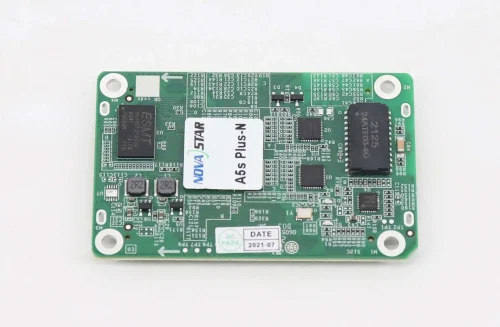

5. Lire correctement les indicateurs de la carte de réception
Les codes indicateurs sont spécifiques à chaque modèle. Identifiez le modèle de carte avant d'interpréter son clignotement. La carte A5s Plus illustrée ci-dessous est un exemple de carte réceptrice ; le tableau suivant s'applique spécifiquement à la NovaStar MRV412-N et non à toutes les cartes NovaStar.
| Indicateur | Patron de Couture | Signification de ce modèle |
|---|---|---|
| LED rouge d'alimentation | Toujours opérationnel | L'alimentation électrique est normale |
| LED verte de fonctionnement | Une fois toutes les 1 secondes | Fonctionnement normal de la carte, connexion Ethernet et entrée vidéo disponible |
| LED verte de fonctionnement | Une fois toutes les 3 secondes | Connexion Ethernet anormale |
| LED verte de fonctionnement | 3 clignotements toutes les 0.5 secondes | Connexion Ethernet établie, mais entrée vidéo indisponible |
| LED verte de fonctionnement | Une fois toutes les 0.2 secondes | Le programme d'application n'a pas pu se charger ; un programme de sauvegarde est en cours d'utilisation. |
Source : Spécifications de la carte réceptrice MRV412-N V1.0.3 , page 5 (imprimée). Un voyant éteint ne signifie pas nécessairement que la carte doit être remplacée. Vérifiez d’abord les paramètres et l’alimentation de l’appareil.
6. Prévenir les problèmes récurrents d'écran LED
- Étiquetez l'installation : Conservez un schéma de correspondance entre les ports et les armoires, les étiquettes des câbles et un enregistrement des paramètres d'écran approuvés.
- Continuez à travailler sur vos sauvegardes : Sauvegardez les fichiers de configuration, les versions du firmware et les paramètres d'entrée normaux avant toute modification.
- Inspecter les connexions : Vérifier le système de décharge de traction, les connecteurs de verrouillage et l'état des câbles avant le transport et les événements.
- Planifiez correctement votre alimentation électrique : disposer de personnel qualifié pour la distribution dimensionnelle, la mise à la terre et la protection de la charge d'affichage.
- Maintenir la circulation de l'air et la protection contre les intempéries : Suivez les instructions d'entretien de l'armoire et inspectez les joints extérieurs après toute intervention.
- Tester les modifications avant utilisation : Vérifier les nouvelles sources, les préréglages et le firmware dans une fenêtre de maintenance contrôlée.
- Emportez des pièces de rechange identiques : Conservez les câbles de données compatibles et les pièces de rechange homologuées avec leurs fiches d'identification.
Une fois l'image rétablie, désactivez tous les modes de test, vérifiez l'intégralité de la zone de travail et testez la lecture normale à la luminosité de fonctionnement prévue. Observez l'installation pour identifier le symptôme ayant initialement provoqué la panne, puis documentez la cause confirmée et la réparation.
7. Quand contacter EagerLED Assistance
Contactez l'assistance si les vérifications ne permettent pas d'identifier la panne, si une mise à jour du micrologiciel a provoqué la coupure de courant ou si la réparation nécessite des tests sous tension. N'ouvrez pas les composants scellés ou sous garantie sans les instructions du fournisseur.
Préparez les informations suivantes pour faciliter le diagnostic :
- Modèle d'écran, pas de pixel, disposition et ordre du boîtier ou référence du projet.
- Modèles de contrôleurs et de cartes de réception, versions de logiciels et de micrologiciels.
- Une photo du mur entier et un gros plan du premier meuble concerné.
- Une courte vidéo présentant les schémas indicateurs et les éventuels messages d'erreur.
- Le schéma de correspondance ports-armoires, la résolution d'entrée et la sauvegarde de configuration disponible.
- Vérifier si les mires de test du contrôleur et de la carte de réception locale s'affichent correctement.
- Quand la panne a-t-elle commencé et quel câble, réglage ou test de composant l'a modifiée ?
Contact EagerLED assistance au dépannage des écrans LED Avec ces informations, conservez le rapport de panne et demandez une recommandation de pièce compatible avant de commander un remplacement.
8. FAQ sur les écrans noirs LED
Pourquoi mon écran LED est-il noir alors qu'il est alimenté ?
Un mur LED alimenté peut rester noir si la source ne reçoit aucune image, si l'entrée sélectionnée est incorrecte, si le mode de veille ou de gel est activé, si la luminosité est nulle ou si les données n'atteignent pas les cartes de réception. Vérifiez ces paramètres et utilisez une mire de test compatible avant de remplacer le matériel.
Comment dépanner un mur LED sans signal ?
Vérifiez la source vidéo sur un autre écran, contrôlez l'entrée sélectionnée par le contrôleur et le format d'entrée pris en charge, puis examinez le chemin des données des LED. Si la mire de test de la carte de réception fonctionne mais pas la vidéo en direct, vérifiez en priorité le chemin vidéo en amont et les paramètres de sortie.
Pourquoi seule une partie de mon écran LED ne fonctionne-t-elle pas ?
Plusieurs armoires non fonctionnelles d'une même chaîne peuvent présenter une liaison de données défaillante, une coupure de courant ou un mappage incorrect. Un module non fonctionnel peut avoir un connecteur desserré, un câble défectueux, une sortie HUB défectueuse ou un module défectueux. Commencez par la limite entre les zones fonctionnelles et non fonctionnelles et modifiez une variable à la fois.
Dois-je mettre à jour le firmware ou réinitialiser les paramètres d'usine si mon écran LED est noir ?
Ne commencez pas par là. Sauvegardez d'abord la configuration fonctionnelle et vérifiez l'alimentation, la source, le mode d'affichage et les câbles. Utilisez uniquement un firmware compatible et des fichiers de configuration vérifiés. Si la panne survient pendant une mise à jour, contactez le fournisseur pour obtenir des instructions de récupération.
Un mur vidéo LED possède-t-il un rétroéclairage comme un téléviseur LED ?
Un mur d'images LED à vision directe crée l'image grâce à ses pixels LED ; il n'utilise pas le système de rétroéclairage LCD présent dans la plupart des téléviseurs LED. Un test de rétroéclairage de type téléviseur n'est donc pas la méthode de dépannage appropriée pour un mur d'images LED modulaire.
9. Références techniques et guides associés
La séquence de diagnostic ci-dessus permet de distinguer les défauts d'alimentation et de signal partagés des défauts locaux liés à l'armoire et aux modules. Les fonctions de test exactes, les codes LED, les limites de charge et les formats de configuration dépendent de l'équipement. Veuillez vous référer au manuel d'utilisation et à la procédure de maintenance correspondants à votre installation.
- Manuel d'utilisation du lecteur multimédia NovaStar NovaLCT V5.6.0 — Référence de contrôle d'écran et de motif de test, section 8.3.
- Spécifications NovaStar MRV412-N V1.0.3 — référence d'indicateur spécifique au modèle.
- Guide d'installation et de dépannage du NovaStar H5 — pour les installations utilisant un processeur de la série H.
- Guide d'installation du NovaStar MCTRL300 — pour les installations utilisant ce contrôleur.
