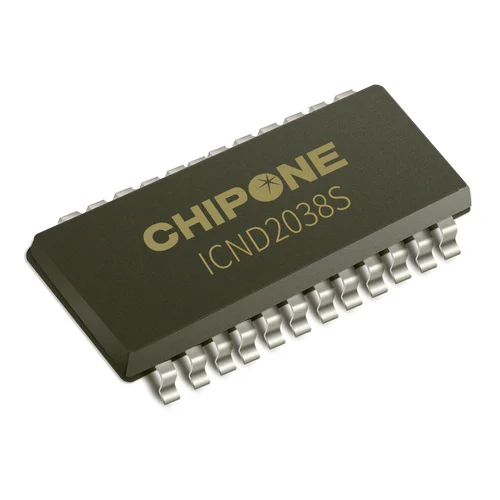

ICND2038S este un driver de tip disipator de curent constant pentru LED-uri Chipone cu 16 canale și o arhitectură dual-latch, utilizat în modulele de afișare LED. Dacă aveți nevoie de o fișă tehnică a ICND2038S, de o diagramă a pinilor pachetului sau de ajutor pentru verificarea unui înlocuitor, începeți cu marcajul exact al cipului și configurația modulului. Denumiri similare ale componentelor nu stabilesc compatibilitatea electrică sau firmware.
Acest ghid reunește referințele producătorului și verificările tehnice practice pentru selectarea modulelor, setarea curentului, configurarea plăcii de recepție și reparare. Specificațiile publicate sunt identificate separat de exemplele calculate și sfaturile generale de depanare. Fișa tehnică PDF a ICND2038S este disponibilă în Secțiunea 2; calculele pinilor SSOP24 și R-EXT urmează în Secțiunile 5 și 6. EagerLED produce afișaje LED; Chipone produce acest semiconductor.
Acces rapid: Fișă tehnică PDF · Specificații · Configurație pin · Calcul R-EXT · Întrebări frecvente
1. Ce este ICND2038S?
Un driver de curent constant reglează curentul care curge prin ieșirile LED în timp ce aceste ieșiri sunt activate. Într-un modul de afișare, acest lucru ajută la controlul luminozității în ciuda diferențelor de tensiune directă a LED-urilor. Rezultatul final depinde și de binning-ul LED-urilor, setările de curent, calibrare, distribuția puterii și temperatură. O specificație a driverului în sine nu stabilește uniformitatea unui perete video finit.
ICND2038S se află pe placa de circuit imprimat a modulului, între semnalele de control și căile de curent ale LED-urilor. Nu este controlerul de emițător, placa de recepție, decodorul de rând sau sursa de alimentare. Aceste componente au funcții diferite, iar înțelegerea limitelor lor face diagnosticarea erorilor mult mai rapidă. O eroare repetată a rândului, de exemplu, poate proveni din selecția rândului chiar și atunci când fiecare driver receptor funcționează.
01. Ce înseamnă 16 canale?
Șaisprezece canale descriu șaisprezece ieșiri de curent controlate. Acestea nu înseamnă automat șaisprezece pixeli RGB completi. Fiecare pixel RGB are căi de curent separate pentru roșu, verde și albastru, iar un modul scanat partajează resursele driverului pe rândurile selectate. Prin urmare, numărul de circuite integrate necesare depinde de cablarea modulului și de aranjamentul de scanare, nu doar de numărul de pixeli.

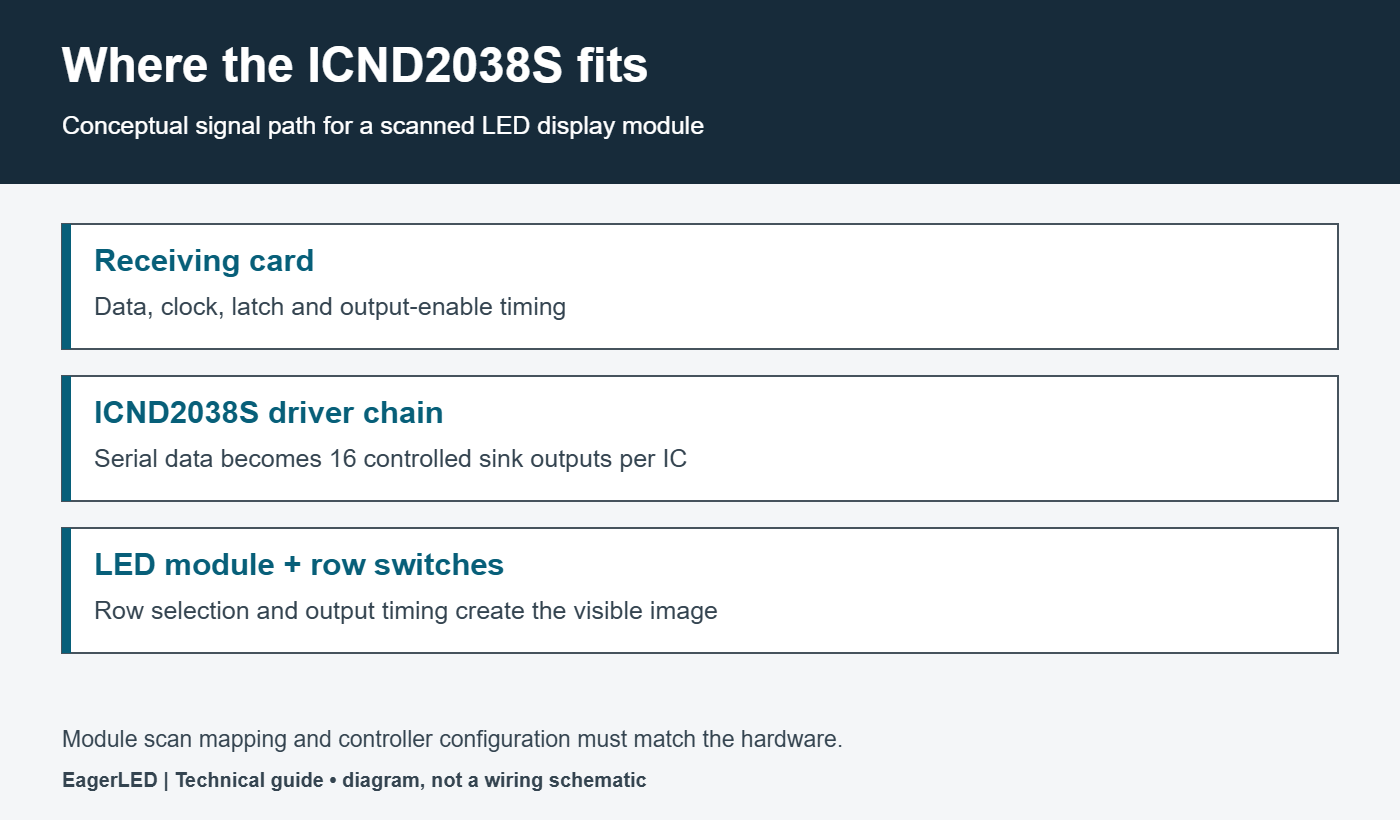

02. Unde se potrivește driverul într-un afișaj LED?
Placa de recepție furnizează date și temporizare conform configurației unui modul. Lanțurile de drivere primesc datele seriale, iar circuitele de comutare a rândurilor selectează rândurile de LED-uri corespunzătoare. Reproducerea corectă a imaginii necesită ca aceste operațiuni să fie consecvente. Când comparați modulele de afișare LED , întrebați despre marcajul driverului, raportul de scanare, revizia PCB și configurația corespunzătoare a plăcii de recepție.
2. Descărcarea fișei tehnice ICND2038S și note sursă
Descărcați fișa tehnică Chipone ICND2038S în format PDF — Engleză, V1.6, aprilie 2020. Acest document este găzduit de EagerLED și identifică ICND2038S pe copertă. Nu ar trebui prezentată ca fișă tehnică pentru fiecare dispozitiv ICN2038 sau ICN2038S cu denumire similară.
Utilizați pagina oficială a produsului Chipone ICND2038S pentru a verifica familia de produse și specificațiile rezumative. PDF-ul linkat este o referință datată, nu o afirmație că nu există o revizie mai nouă. Pentru achizițiile de producție, obțineți documentația aplicabilă piesei și lotului furnizate.
Pentru o citire eficientă, utilizați paginile PDF 3-5 pentru atribuirea pinilor pachetului, pagina 7 pentru comenzi, pagina 9 pentru temporizarea cu blocare duală, paginile 10-13 pentru condițiile electrice, pagina 18 pentru formula curentă și paginile 19-21 pentru schițele pachetului și informații de comandă. Păstrați o copie a reviziei aprobate împreună cu lista de materiale a modulului și configurația controlerului, astfel încât reparațiile ulterioare să utilizeze aceleași dovezi.
3. Specificații cheie ale ICND2038S
Următoarea referință compactă combină rezumatul produsului Chipone cu fișa tehnică V1.6. Limitele dependente de sursă sunt menținute împreună, astfel încât o valoare de 5 V să nu fie utilizată accidental pentru un design de 3.3 V.
| Parametru | Valoare publicată |
|---|---|
| Livrabile | 16 chiuvete de curent |
| Intervalul curent | 0.5–45 mA la 5 V; 0.5–25 mA la 3.3 V |
| Precizia curentului | Rezumatul produsului ±2% |
| Câștig curent | 4 biți; 25–100% |
| Maximul frecvenței de date | 30 MHz la 5 V; 25 MHz la 3.3 V |
| Lățime minimă a impulsului OE | 40 ns la 5 V; 45 ns la 3.3 V |
| Rezumatul scanării/reîmprospătării | 1–32 s / 1920 Hz |
| Opțiuni de pachet | SSOP24 / QFN24 |
01. Limitele tensiunii și curentului de funcționare ale ICND2038S
Lista de caracteristici ICND2038S descrie o sursă de alimentare de 3.3–5 V, în timp ce tabelul de curent continuu include un maxim de 6 V, iar tabelul cu maxim absolut listează 7 V. Tratați acestea ca categorii diferite de informații. Nu selectați o sursă de alimentare doar pentru că rămâne sub o limită de solicitare. Stabiliți intervalul de funcționare prevăzut cu producătorul pentru aplicația exactă.
În mod similar, precizia curentului declarată se referă la driver în condiții specificate. Nu există o garanție că modulele adiacente vor avea o luminanță măsurată identică. Dacă un înlocuitor pare mai luminos, comparați rezistența de setare a curentului, amplificarea, LED-urile și calibrarea înainte de a concluziona că driverul este defect.
02. Rata de reîmprospătare este un rezultat al sistemului
Valoarea de 1920 Hz din rezumatul produsului ICND2038S este utilă pentru selecția inițială, dar afișajul instalat trebuie măsurat sau verificat în configurația sa reală. Raportul de scanare, lungimea lanțului de date, programarea tonurilor de gri și golirea imaginii consumă timp. Pentru un afișaj orientat spre cameră, testați setările de declanșare și luminozitatea dorite, în loc să utilizați un nume de cip ca promisiune a unor imagini fără pâlpâire.
4. Caracteristicile ICND2038S în utilizarea practică
Producătorul descrie dispozitive de blocare duble, preîncărcare reglabilă, amplificare a nuanțelor de gri reduse și câștig de curent. Valoarea lor practică constă în capacitatea de a coordona încărcarea datelor, acționarea LED-urilor și tranzițiile între stările de afișare. Acestea necesită totuși o temporizare și un design adecvat al modulelor. O listă de caracteristici nu poate arăta dacă o anumită carcasă a fost configurată corect.
În timpul evaluării, inspectați gradienții întunecați, liniile subțiri în mișcare, textul mic și tranzițiile de la obiecte luminoase la un fundal negru. Aceste modele expun diferite probleme față de o imagine complet albă. Înregistrați luminozitatea, fișierul de configurare, setările camerei și iluminarea ambientală, deoarece o comparație înainte și după devine nesigură atunci când mai multe condiții se schimbă simultan.
Pentru un eșantion de modul ICND2038S, stabiliți criteriile de acceptare înainte de achiziționarea în volum mare. Includeți modelele de testare, distanța de vizualizare, neuniformitatea permisă, comportamentul de reîmprospătare necesar și perioada de încălzire. Alegerea driverului face parte din această specificație, alături de pachetul LED, sursa de alimentare și aranjamentul de service. Acest lucru oferă furnizorului un obiectiv măsurabil, iar cumpărătorului o metodă de inspecție repetabilă.
5. Pinarea ICND2038S: SSOP24 și QFN24
Pinurile ICND2038S trebuie să corespundă exact cu capsula. Citiți marcajul de sus și marcajul de orientare înainte de a testa sau a plasa un înlocuitor. Tabelul de mai jos este specific pentru SSOP24; utilizați desenele capsulare din fișa tehnică conectată atunci când verificați amprenta.
| Pin | Semnal | Rol |
|---|---|---|
| 1 | GND | Teren |
| 2 | PĂCAT | Intrare serial |
| 3 | extensia CLK | Schimbarea ceasului |
| 4 | LE | Selecție Latch / comandă |
| 5-20 | OUT0–OUT15 | Chiuvete de curent |
| 21 | OE | Activare activă-scăzută |
| 22 | SUD | Iesire serial |
| 23 | R-EXT | Rezistor de setare a curentului |
| 24 | VDD | Aprovizionare |
01. Pinarea QFN24 a ICND2038S: verificați sufixul
ICND2038SGN-01 și ICND2038SGN-02 sunt variante QFN24 cu alocări diferite ale pinilor. Pentru GN-01, OE este pinul 18, iar R-EXT este pinul 20; pentru GN-02, OE este pinul 20, iar R-EXT este pinul 21. Dimensiunea comună a capsularei lor nu face ca conexiunile PCB să fie interschimbabile. Comparați fiecare conexiune de alimentare, masă, ieșire și control cu desenul corespunzător. Pentru stocul de reparații, păstrați sufixul în înregistrările de achiziții și inventar, în loc să scurtați toate intrările la ICND2038S.
02. Verificați semnalele de control la componentă
OE este un semnal de activare a ieșirii pe SSOP24 ICND2038S, nu un pin de ceas în tonuri de gri. Verificați temporizarea cu pinii driverului; o formă de undă curată la un conector al plăcii de recepție nu dovedește că și capătul îndepărtat al lanțului de module vede aceeași formă de undă. Folosiți o masă scurtă a sondei și comparați o secțiune cunoscută ca fiind bună sub același model de afișare.
Înainte de a înlocui un dispozitiv, verificați dacă există conexiuni conectate la punte, plăcuțe deteriorate și trasee întrerupte. Dacă simptomul începe într-un punct al unui lanț serial și continuă în aval, inspectați atât ieșirea serială a dispozitivului respectiv, cât și intrarea serială a următorului dispozitiv. O eroare de continuitate sau de lipire poate semăna cu o defecțiune a driverului.
6. Setarea curentului de ieșire al ICND2038S cu R-EXT

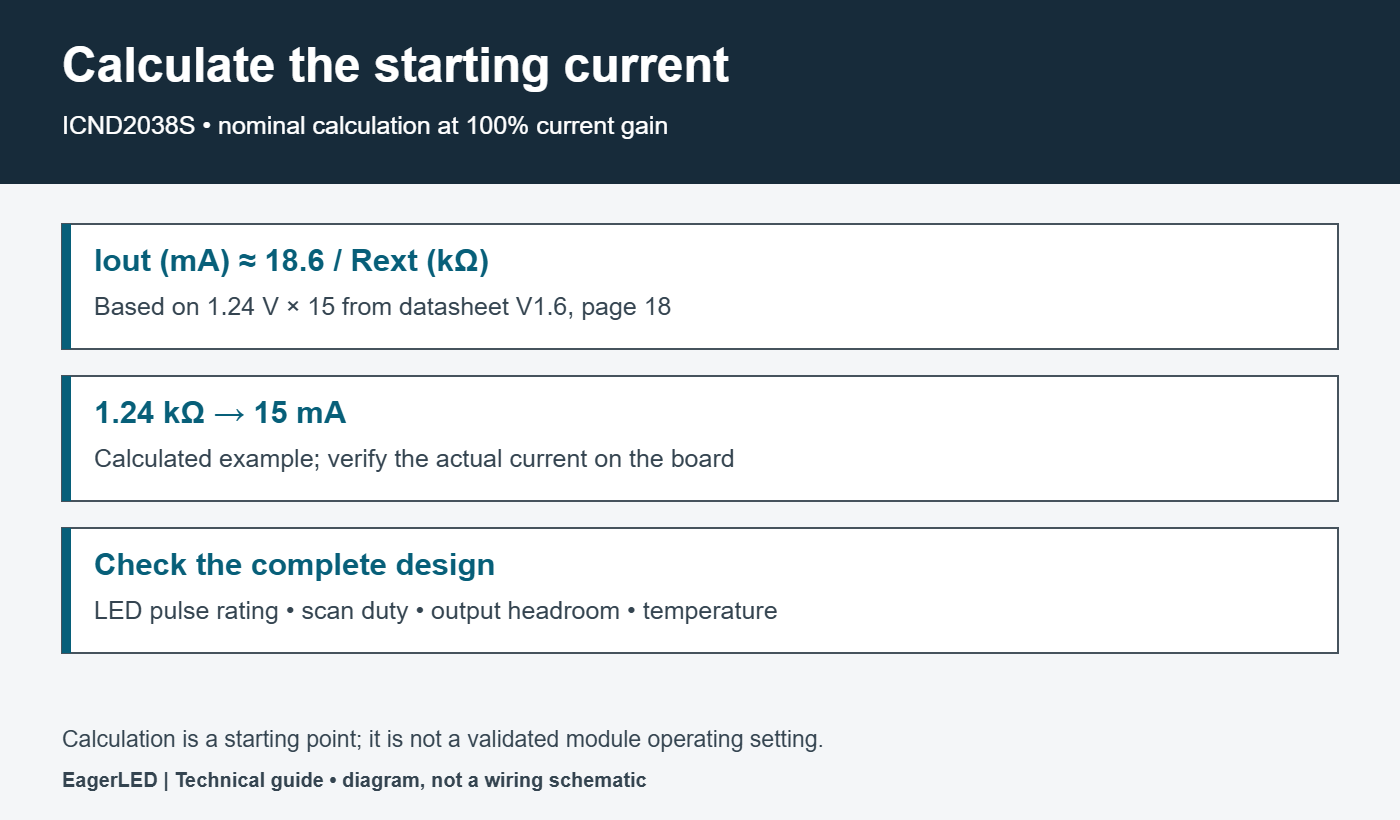

La un câștig de 100%, formula din fișa tehnică este Iout = (1.24 V / Rext) × 15. În unități convenabile, Iout în mA ≈ 18.6 / Rext în kΩ . Acestea sunt calcule nominale, nu curenți de modul măsurați.
| Curent țintă | Rezistență calculată | Verificați înainte de utilizare |
|---|---|---|
| 5 mA | 3.72 kΩ | Comportament la luminozitate scăzută |
| 10 mA | 1.86 kΩ | Putere LED și putere reală |
| 15 mA | 1.24 kΩ | Toleranța și amplificarea rezistorului |
| 20 mA | 0.93 kΩ | Înălțime pentru cap și temperatură |
01. Transformați un calcul într-o configurație validată
Alegeți o valoare standard adecvată a rezistorului, calculați din nou curentul nominal rezultat și măsurați placa. Înregistrați toleranța rezistorului și setarea amplificării active. O modificare a oricăreia dintre acestea poate altera luminozitatea, așadar înlocuirea unui rezistor fără verificarea configurației poate crea un rezultat de reparație înșelător.
Pentru un afișaj LED scanat, se face distincția între curentul canalului activat și curentul LED mediat în timp. Ca exemplu simplificat, un impuls de 20 mA cu o sasesprezecea tură de rând ar avea o medie de 1.25 mA înainte de reducerile suplimentare PWM și de blocare. Această aritmetică este o ilustrare, nu permisiunea de a înmulți curentul continuu al unui LED cu raportul de scanare. Limitele impulsurilor și condițiile termice ale LED-ului guvernează în continuare selecția.
02. Verificați spațiul pentru plafon și încălzirea
Un disipator de curent constant necesită o tensiune suficientă pe etajul său de ieșire pentru a se regla. Tensiunea excesivă produce, de asemenea, căldură. Evaluați întreaga cale de curent: alimentarea, comutatorul de rând, tensiunea directă a LED-ului, căderea de tensiune pe cablu și ieșirea disipatorului. Un modul care funcționează bine în apropierea conectorului de alimentare se poate comporta diferit la capătul unui dulap cu o distribuție inadecvată.
Pentru o ilustrare termică aproximativă, șaisprezece canale activate la 15 mA cu 1 V pe fiecare disipator disipă aproximativ 0.24 W în acele etaje de ieșire. Aceasta exclude consumul logic și necesită ajustare pentru funcționarea reală. Măsurați temperatura în carcasa prevăzută, mai degrabă decât să tratați această estimare simplă ca o calificare termică a pachetului.
7. Blocare duală, rată de reîmprospătare și control al ghosting-ului
Aranjamentul cu dublă memorie latch a ICND2038S permite transferul de date să se suprapună peste un interval de afișare. Acest lucru reduce timpul de inactivitate altfel existent, dar nu elimină necesitatea coordonării plăcii de recepție, a comenzilor de memorie latch și a comutatoarelor de rând. Configurația controlerului trebuie să implementeze secvența corespunzătoare pentru modul.
01. Validați temporizarea ca o secvență completă
Pentru punerea în funcțiune a modulului ICND2038S, începeți cu configurația cunoscută a furnizorului modulului. Salvați fișierul original înainte de a face modificări. Confirmați modul de scanare, maparea pixelilor, polaritatea datelor și selecția driverului, apoi inspectați modelele statice înainte de a muta conținutul. Modificați câte o setare pe rând și păstrați suficiente note pentru a reproduce rezultatul.
Nu deduceți adâncimea încorporată a nuanțelor de gri din sintagma „registru pe 16 biți”. Lățimea unui registru și performanța efectivă a nuanțelor de gri a unui afișaj descriu lucruri diferite. În mod similar, o limită ridicată a frecvenței de reîmprospătare a unui ecran complet nu stabilește frecvența de reîmprospătare a unui ecran complet. Utilizați împreună diagramele de temporizare ale producătorului și documentația plăcii de recepție.
02. Comenzi și configurare latch ICND2038S
Parserul de comenzi ICND2038S numără fronturile ascendente ale ceasului în timp ce LE este la nivel înalt. Tabelul de comenzi V1.6 atribuie 11 fronturi lui WR_REG1 și 12 lui WR_REG2. Selecția blocării datelor depinde de bitul de configurare reg2_bit[6], așadar copierea unui impuls LE dintr-un modul fără legătură poate produce un rezultat greșit. Citiți tabelul de comenzi împreună cu cerințele sale de configurare și menținere; aceste numărări singure nu reprezintă o secvență completă de inițializare.
Când investigați un modul care primește date, dar afișează un model greșit, capturați împreună SIN, CLK, LE și OE. Observați dacă problema apare imediat după pornire sau numai după o modificare a luminozității. Această distincție ajută la separarea problemelor de inițializare de erorile de temporizare a rândurilor, integritatea semnalului și setarea curentului.
03. Reduceți ghosting-ul cu teste controlate
Ghosting-ul este o lumină neintenționată în timpul sau după o tranziție. Setările de preîncărcare pot ajuta, dar comportamentul comutatorului de rând, capacitatea parazită, blocarea și integritatea semnalului contează și ele. Prin urmare, ICND2038S ar trebui descris ca oferind funcții de reducere a ghosting-ului, nu ca garantând că fiecare modul va fi lipsit de ghosting.
Testați o linie orizontală luminoasă pe negru, apoi gradienți întunecați și modele monocolore. Dacă o ajustare elimină o urmă, dar agravează un artefact din primul rând, înregistrați ambele rezultate. O setare reușită trebuie să funcționeze în intervalul de luminozitate necesar, nu doar pe o singură imagine la putere maximă.
8. ICND2038S vs. ICN2038S și drivere Chipone înrudite
ICND2038S, ICN2038S și ICN2038 apar în căutări și liste de componente. Aceste nume ar trebui tratate ca identificatori distincti până când documentele relevante ale producătorului stabilesc echivalența. Această pagină nu afirmă că unul este un înlocuitor direct pentru altul sau că o schimbare de literă dovedește o anumită îmbunătățire a caracteristicilor.
Dacă ați căutat o fișă tehnică ICN2038S, verificați mai întâi componenta în sine. Această pagină oferă link către documentul ICND2038S, a cărui literă suplimentară face parte din identificatorul modelului. Solicitați o fotografie suficient de clară pentru a citi întregul marcaj și obțineți documentul corespunzător înainte de a comanda. Interogarea corectată a unui motor de căutare sau listarea combinată a unui distribuitor nu constituie o dovadă că două dispozitive sunt identice.
Pentru înlocuirea unui ICND2038S, comparați marcajul complet, pinarea pachetului, cerințele de alimentare, setările de curent, comenzile de inițializare și temporizarea ieșirii. Apoi validați o mostră pe modulul real. O amprentă potrivită este doar o parte a compatibilității; setările software și comportamentul electric pot diferi în continuare.
EagerLED oferă, de asemenea, pagini de referință pentru ICN2037 / ICN2037BP și ICND2153 / ICN2153Folosiți-le pentru a identifica alte părți, nu ca o listă scurtă de înlocuire. Pentru contextul de configurare, consultați Resurse ale sistemului de control LED și documentația pentru cardul dumneavoastră de destinație exact.

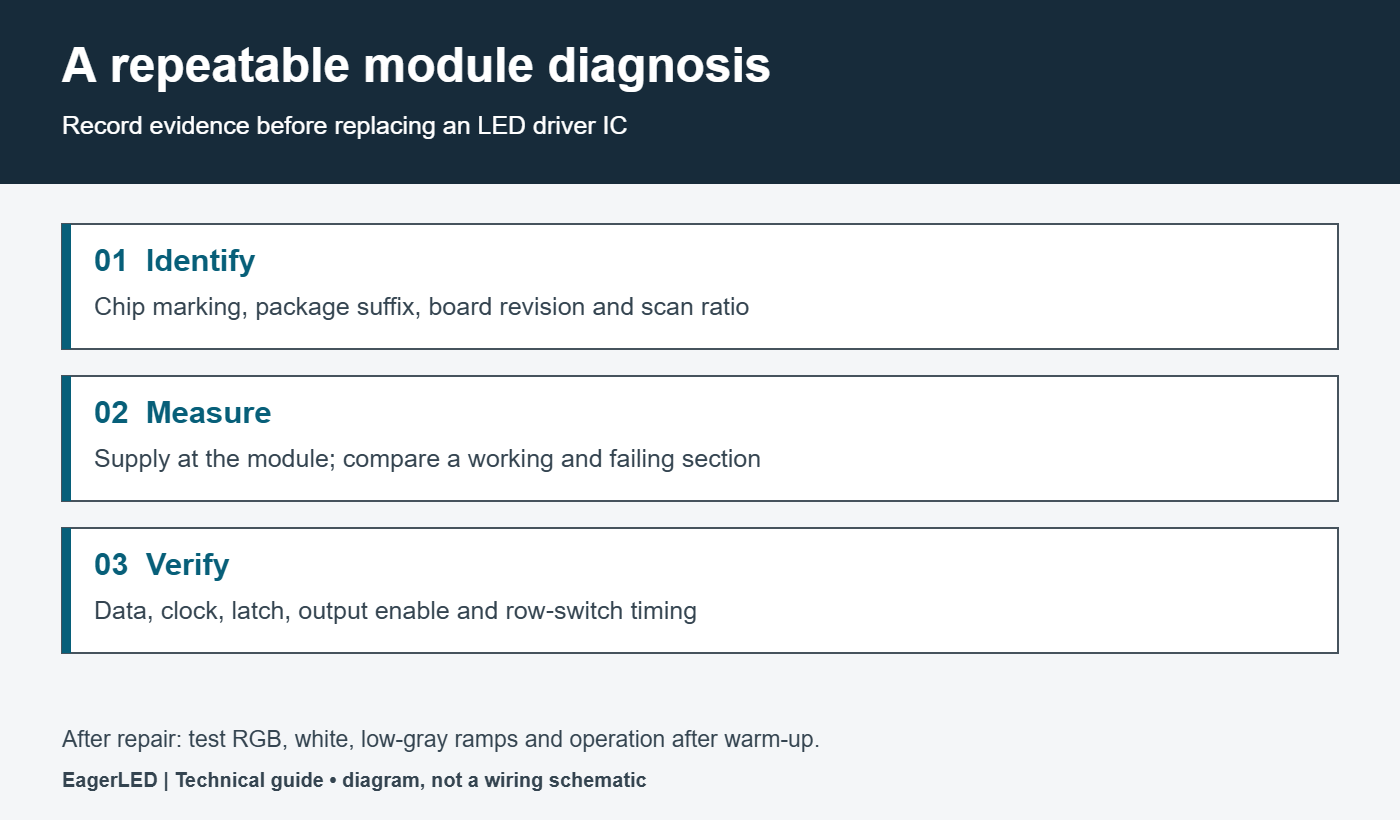

9. Unde se potrivesc modulele ICND2038S și cum se diagnostichează problemele
ICND2038S este relevant pentru proiectarea modulelor LED scanate și întreținerea afișajelor existente care utilizează acest dispozitiv. Selectarea unui ecran finit necesită în continuare o evaluare mai amplă a distanței dintre pixeli, a distanței de vizualizare, a luminozității, a mediului și a accesului la service. Ghidul de cumpărare a ecranelor LED acoperă aceste decizii la nivel de sistem.
Pentru întreținere, stabiliți mai întâi dacă problema este la nivelul modulului, al unui cablu, al unei ieșiri a plăcii de recepție sau al unei ramificații de alimentare. Folosiți piese compatibile, cunoscute ca fiind funcționale, și păstrați configurația. Tabelul următor oferă puncte de pornire pentru diagnosticare; niciunul dintre aceste simptome nu dovedește în mod unic că circuitul integrat al driverului s-a defectat.
| Simptom observat | Verificări de prioritizat | Dovezi utile |
|---|---|---|
| Coloană întunecată sau luminoasă repetată | Cale LED, pin de ieșire, lipire | Același model pe un modul funcțional |
| Mai multe secțiuni din aval cedează | Lanț serial și interconectare | Comparație SIN / SOUT la limită |
| Un rând se comportă diferit | Comutare și golire a rândurilor | Selectarea rândurilor și sincronizarea OE |
| Defecțiunea apare după încălzire | Scădere de alimentare, temperatură, îmbinări | Măsurători la rece versus cald |
| Înlocuitorul are o luminozitate diferită | R-EXT, amplificare, LED-uri, calibrare | Setări potrivite și imagine de test |
După o reparație a ICND2038S, inspectați modelele roșii, verzi, albastre, albe și aproape negre, apoi rulați modulul suficient de mult timp pentru a atinge o temperatură de funcționare stabilă. Înregistrați ce s-a modificat și păstrați marcajul piesei defecte. Acest lucru creează un istoric de service util și ajută la distingerea unei erori de asamblare izolate de o problemă de configurare repetată.
10. Comandarea și potrivirea modulelor ICND2038S
Când solicitați o ofertă pentru ICND2038S sau pentru un modul compatibil, furnizați o fotografie clară a componentei, sufixul complet, versiunea PCB, dimensiunile și rezoluția modulului, raportul de scanare, tensiunea de alimentare și rezistența de setare a curentului. Includeți modelul plăcii de recepție și fișierul de configurare atunci când este nevoie de asistență pentru configurare. Aceste detalii reduc șansa de a primi o piesă similară din punct de vedere mecanic, dar incompatibilă.
Pentru comenzile repetate, conveniți asupra permisiunii de a înlocui componentele și asupra modului în care vor fi comunicate modificările. Păstrați identificatorii de eșantion aprobati și rezultatele testelor de acceptare împreună cu registrul de achiziții. Confirmați direct disponibilitatea, cantitatea, ambalajul și timpul de livrare, în loc să presupuneți că un articol de referință reflectă stocul curent.
Contact EagerLED cu detaliile modulului dvs. pentru ajutor în identificarea cerinței de afișare. Pentru limitele de proiectare a semiconductorilor sau o discrepanță nerezolvată în fișa tehnică, solicitați clarificări de la Chipone sau de la canalul de furnizare autorizat.
11. Întrebări frecvente despre ICND2038S
01. De unde pot descărca fișa tehnică ICND2038S?
PDF-ul V1.6 în limba engleză este disponibil în Secțiunea 2. Verificați modelul și versiunea acestuia în raport cu componenta dumneavoastră înainte de a o utiliza pentru proiectare sau reparații. Păstrați fișierul aprobat împreună cu documentația modulului, astfel încât lucrările de service ulterioare să se refere la aceleași specificații.
02. Este ICND2038S același lucru cu ICN2038S?
Nu presupuneți echivalența pe baza unor nume similare sau a rezultatelor căutării. Confirmați marcajul complet și comparați documentele producătorului, conexiunile pachetului și temporizarea de control necesară. O înlocuire trebuie validată și cu configurația plăcii de recepție a modulului.
03. Pot crește luminozitatea reducând R-EXT?
O rezistență mai mică crește curentul nominal la amplificare maximă, dar setarea acceptabilă depinde de puterea impulsurilor LED-ului, de condițiile de funcționare ale driverului și de disiparea căldurii modulului. Verificați amplificarea existentă și măsurați curentul înainte de a schimba hardware-ul. Un curent mai mare nu este un remediu pentru temporizarea incorectă a scanării.
04. Garantează ICND2038S un ecran de 1920 Hz?
Chipone listează 1920 Hz în rezumatul produsului său. Comportamentul afișajului final depinde de controler, aranjamentul scanării și programarea tonurilor de gri. Verificați performanța necesară pe ecranul configurat, în special atunci când camerele o vor înregistra.
05. Va elimina ICND2038S toate efectele de ghosting?
Nu. Dispozitivul include funcții menite să reducă ghosting-ul, dar comutarea, temporizarea și configurația electrică a modulului rămân importante. Folosiți modele de testare controlate în intervalul de luminozitate necesar și comparați rezultatele înainte de a accepta o modificare de configurație.
06. Ce firmware pentru placa de recepție ar trebui să utilizez?
Folosiți versiunea și configurația aprobate pentru combinația exactă de placă receptor, driver și decodor de rând. Numele ICND2038S este suficient pentru a selecta firmware-ul. Faceți o copie de rezervă a configurației funcționale și obțineți confirmarea compatibilității de la furnizorul modulului înainte de a o modifica.
07. Câți pini și canale are ICND2038S?
ICND2038S oferă 16 canale de ieșire cu absorbție de curent în capsule SSOP sau QFN cu 24 de pini. Canalele de ieșire și pinii capsulei au numere diferite: conexiunile de alimentare, masă, date seriale, ceas și control ocupă ceilalți pini. Utilizați desenul exact al capsulei din Secțiunea 5 înainte de a selecta o amprentă sau un înlocuitor.
08. Care este formula ICND2038S R-EXT?
La amplificare maximă, curentul nominal al canalului în miliamperi este de aproximativ 18.6 împărțit la rezistența în kilohmi. De exemplu, 1.24 kΩ dă aproximativ 15 mA. Rezultatul real depinde și de amplificare, toleranța componentelor și condițiile de funcționare; valoarea calculată este curentul canalului activat, nu curentul mediu al unui LED scanat.
12. Concluzie și referințe tehnice
Cel mai bine este să evaluați ICND2038S ca o componentă a unui sistem de afișare LED coordonat. Începeți cu fișa tehnică și ambalajul corecte, validați setările curente, apoi verificați temporizarea și calitatea imaginii pe modulul propriu-zis. Pentru reparații, adunați dovezi înainte de a înlocui piesele; pentru achiziții, păstrați identitatea completă a componentei și o configurație eșantion aprobată.
Referințele tehnice utilizate aici sunt rezumatul produsului ICND2038S de la Chipone și fișa tehnică ICND2038S în limba engleză, V1.6, aprilie 2020. Exemplele calculate și recomandările de depanare sunt îndrumări explicative, nu garanții suplimentare ale producătorului. Referințele tehnice și linkurile au fost revizuite la 21 septembrie 2026.
