Фронтальный светодиодный модуль можно осмотреть и заменить со стороны, обращенной к экрану, что делает техническое обслуживание практичным в условиях ограниченного доступа с задней стороны. Надежная работа модуля обеспечивается не только удалением пыли: на конечное изображение влияют лицевая панель дисплея, крепежные элементы, силовые соединения, сигнальный тракт и окружающая среда корпуса.
Для обслуживания светодиодного модуля передней панели необходимо зафиксировать неисправность, отключить питание для выполнения работ вручную, очистить модуль с помощью утвержденных инструментов, проверить систему охлаждения и соединения, а также протестировать собранный дисплей. Снимайте модуль только в случае необходимости осмотра или диагностики. Темное пятно может быть вызвано неисправностью общего источника питания или передачи данных, а не самим видимым модулем.
Это руководство поможет владельцам, установщикам и ремонтным бригадам спланировать обслуживание светодиодного дисплея, расположенного на передней панели. В нем описаны семь практических шагов, проверка неисправностей, планирование обслуживания и выбор запасных частей. Для получения информации об инструментах для снятия, электрических ограничениях, методах очистки и безопасном доступе используйте руководство пользователя установленного изделия; конструкция передней панели может различаться в зависимости от модели.
1. Что означает обслуживание передней панели вашего светодиодного дисплея?

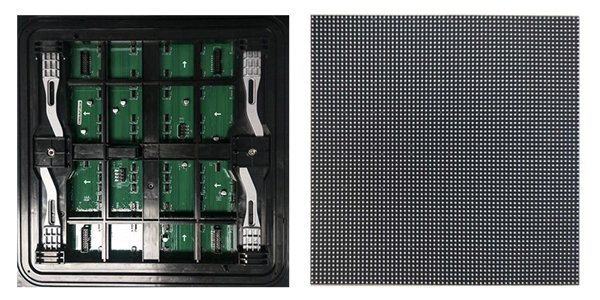

Передний светодиодный экран для обслуживания позволяет извлекать обслуживаемые модули из лицевой панели дисплея. Для фиксации переднего светодиодного модуля могут использоваться магнитные замки, механические защелки или другие механизмы, определяемые производителем. Способ доступа не позволяет определить шаг пикселя, тип светодиодов или их устойчивость к атмосферным воздействиям.
Перед планированием ремонта необходимо убедиться в наличии полного маршрута обслуживания. Модуль со съемной передней панелью не обязательно позволяет заменять с лицевой стороны каждый блок питания, приемную плату или кабель. Также проверьте, не блокируют ли инструменты или путь для демонтажа отделка, мебель или несущие конструкции. На схеме доступа должно быть показано, как техник добирается до отверстия и где закреплена снимаемая деталь.
| Проверка | Фронтальный сервис | Задний сервис |
|---|---|---|
| Направление доступа | Модули извлекаются со стороны, обращенной к смотровому отверстию. | Технические специалисты получают доступ к компонентам с обратной стороны экрана. |
| Место для установки | Полезно в местах с ограниченным доступом сзади; обеспечивает наличие рабочего пространства спереди. | Требуется подходящий подъездной путь с задней стороны и рабочая зона. |
| Доступные вам части | Проверьте доступ к модулям, источникам питания, приемным платам и кабелям отдельно. | Проверьте задние двери, наличие препятствий и путь демонтажа каждой детали. |
| Охлаждение и безопасность | Соблюдайте требования к вентиляции и изоляции шкафа. | Применяются те же проверки; одного лишь доступа сзади недостаточно для решения проблем с охлаждением или безопасностью. |

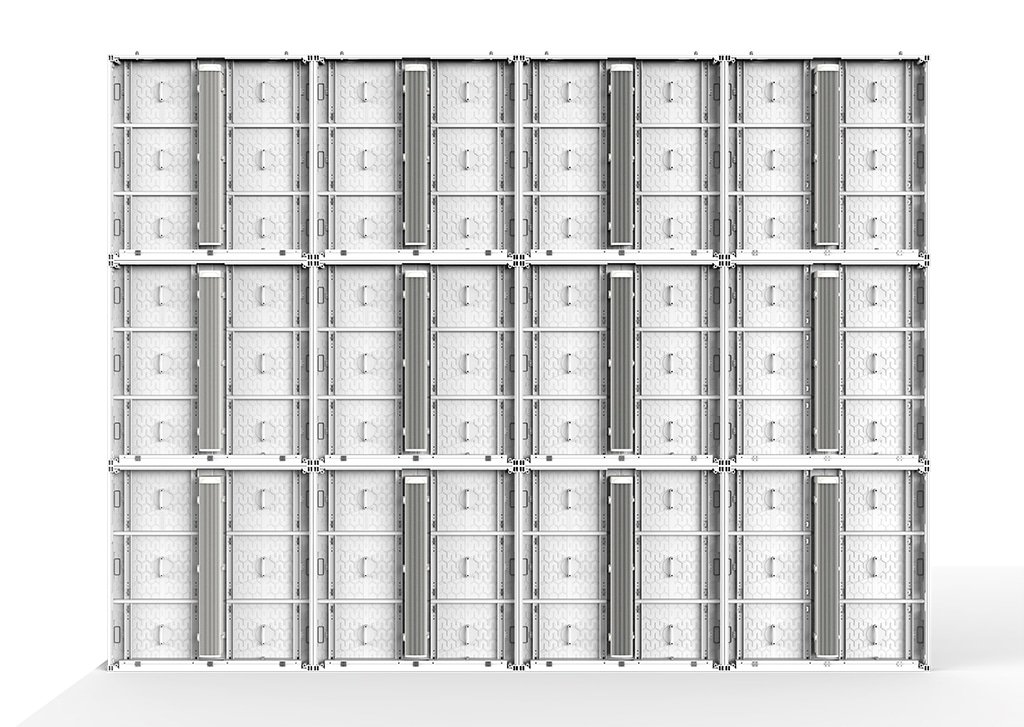

При настенном монтаже доступ спереди может устранить необходимость в рабочем проходе сзади, но это не исключает вентиляционного пространства. Для прокатных дисплеев проверьте способ обслуживания на самом шкафу: похожие прокатные панели могут использовать разные схемы доступа. Держите при себе правильный инструмент для демонтажа для каждого семейства экранов, чтобы техническим специалистам не приходилось импровизировать в условиях спешки во время мероприятия.
2. Семь этапов обслуживания светодиодного модуля передней панели.
01. Запишите сообщение об ошибке изображения перед открытием экрана.
Наблюдайте за светодиодным модулем передней панели из безопасного места, пока экран работает в обычном режиме. Определите, затрагивает ли дефект один пиксель, горизонтальную линию, один модуль, один шкаф или несколько шкафов. Запишите его координаты на схеме шкафов, время появления и то, влияет ли яркость, контент или прогрев на появление симптома.
Если нет признаков повреждения электропроводки или попадания влаги, используйте поддерживаемые тестовые шаблоны красного, зеленого, синего, белого, черного и серого цветов, чтобы отделить проблему с исходным контентом от проблемы с дисплеем. Запишите как тестовый шаблон, так и обычное воспроизведение. Камера телефона может создавать эффект «скользящих полос», поэтому сравните записанный эффект с тем, что видит человек непосредственно перед диагностикой мерцания.
Если из светодиодного модуля, расположенного на передней панели, исходит дым, запах гари, происходит попадание воды или неоднократно срабатывает защитное устройство, прекратите работу и организуйте квалифицированную изоляцию и оценку. В таких условиях не следует продолжать тестирование для сбора дополнительных доказательств.
02. Подготовьте средства изоляции, защиты от электростатического разряда и сервисные инструменты.
Перед тем как прикасаться к светодиодному модулю на передней панели, обученный персонал должен выполнить процедуру отключения питания на объекте, определить все соответствующие источники питания и убедиться в безопасности работы с оборудованием. Черное изображение или выключение программного обеспечения не являются электрической изоляцией. Соблюдайте требования производителя к разряду и меры контроля на объекте, предотвращающие случайный перезапуск.
Подготовьте указанный инструмент для демонтажа, подходящее оборудование для доступа, защитные лотки и соответствующую рабочую станцию для защиты от электростатического разряда (ESD). Магнитный подъемник, вакуумный инструмент и механический сервисный ключ не взаимозаменяемы. Убедитесь в совместимости инструмента с поверхностью модуля и конструкцией крепления, включая страховочный трос.
Рабочая зона под приподнятым экраном должна быть свободной, светодиоды, расположенные рядом, должны быть защищены, а отсоединяемая деталь должна иметь опору. Не допускайте, чтобы кабели несли вес модуля. Если необходимы измерения в реальном времени или работы с источником питания, поручите их квалифицированному персоналу, отвечающему за эти задачи в соответствии с утвержденной процедурой.
03. Правильно очистите передний светодиодный модуль сервисного обслуживания.
При отключенном питании удалите незакрепленные загрязнения, используя метод, одобренный для конкретного светодиодного модуля, расположенного на передней панели. Открытые SMD-светодиоды могут зацепиться за волокна ткани или повредиться от давления. Поверхность с покрытием COB или GOB имеет другие характеристики, но наличие покрытия не дает права использовать бытовые чистящие средства.
Там, где это разрешено инструкцией, используйте мягкую щетку, устойчивую к электростатическому разряду, или специальную безворсовую салфетку. Не распыляйте чистящее средство в зазоры или разъемы. Избегайте использования абразивных губок, неразрешенных растворителей, мойки под давлением и самодельного сжатого воздуха. Если допускается влажная очистка, перед повторной сборкой следуйте указаниям по применению чистящего средства, методу нанесения и требованиям к сушке.
Различайте рыхлую пыль от масляных отложений, солевых налетов или признаков коррозии. Если одобренная щадящая очистка не удаляет загрязнения, обратитесь в службу поддержки за следующим методом, вместо того чтобы применять силу. Запишите название чистящего средства, использованного для очистки переднего светодиодного модуля, чтобы можно было отслеживать повторные повреждения поверхности.
04. Проверьте систему охлаждения и защиту от непогоды на открытом воздухе.
Проверьте воздушные потоки в шкафу, а также, если установлены, фильтры и вентиляторы. Передний светодиодный модуль обслуживания может перегреться, если окружающая отделка или жгут кабелей блокируют поток воздуха, даже если видимая поверхность выглядит чистой. Сравните показания сигнализации и рабочие температуры с указанными пределами и установленным базовым уровнем на предприятии; универсальной безопасной температуры в шкафу для каждого продукта не существует.
При осмотре уличных дисплеев проверьте доступные уплотнители, кабельные вводы и дренажные системы на наличие загрязнений или повреждений. Ищите следы воды и коррозию, а не полагайтесь на внешний вид лицевой поверхности. Показатель степени защиты от проникновения влаги и пыли описывает характеристики собранного изделия, а не открытого корпуса во время технического обслуживания.
Замените поврежденные уплотнительные детали в соответствии с инструкцией производителя. Не забивайте дренажные отверстия самодельным герметиком. После попадания воды держите поврежденное оборудование изолированным до тех пор, пока квалифицированный персонал не установит причину, не оценит ущерб и не даст разрешение на перезапуск.
05. Разделяйте неисправности питания и неисправности сигнала.
После отключения оборудования осмотрите доступные разъемы светодиодного модуля на передней панели на предмет погнутых контактов, ослабленных защелок, изменения цвета от перегрева или коррозии. Сфотографируйте и обозначьте схему прокладки кабелей перед отсоединением. Удерживая корпуса разъемов, правильно отпустите их защелки и избегайте натяжения проводов или многократной переустановки деталей без плана диагностики.
Возможно, не горит светодиодный индикатор на передней панели модуля, из-за чего пропало питание, данные или и то, и другое. Используйте схему установки, чтобы определить общие источники питания и соединения восходящих сигналов. Неисправность, затрагивающая несколько модулей на одном выходе, указывает на необходимость проведения другого расследования, нежели повреждение одного пикселя. Индикаторы состояния приемной платы следует интерпретировать в соответствии с руководством пользователя данной платы.
Используйте утвержденные схемы расположения контактов кабеля, полярность и электрические характеристики. Не следует предполагать, что все модули используют одинаковое постоянное напряжение или увеличивают выходную мощность для маскировки слабого освещения. Все необходимые измерения должны быть сопоставлены с точными техническими характеристиками изделия квалифицированным специалистом.
06. Снимите и замените только тот модуль, который был подтвержден как подозрительный.
Для снятия светодиодного модуля с передней панели следуйте указанной в инструкции последовательности снятия и поддерживайте его, пока не отсоединятся фиксаторы или магниты. Не пытайтесь отсоединить его от соседних светодиодов. Сохраните страховочные тросы и отключите питание и передачу данных в указанном порядке. Поместите деталь в защитный лоток, не нагружая лицевую сторону светодиода и хрупкие края.
Перед установкой нового светодиодного модуля переднего сервисного дисплея сопоставьте утвержденный номер детали и версию аппаратного обеспечения. Шага пикселей и физических размеров недостаточно: микросхемы драйверов, конфигурация сканирования, ориентация разъема и электрические требования могут отличаться. Запишите старый и новый серийные номера и сохраните маркировку снятой детали для диагностики.
Перед установкой запасного колеса проверьте сопряженные разъемы и точки выравнивания. Восстановите фиксаторы, крепежные элементы и уплотнения, не защемляя кабели. Если модуль не прилегает плотно при обычном усилии установки, остановитесь и проверьте посадку; чрезмерное усилие может повредить разъемы или соседние пиксели.
07. Проверьте качество ремонта в реальных условиях эксплуатации.
После закрытия шкафа и выполнения необходимых проверок восстановите питание в указанной последовательности. Проверьте работу светодиодного модуля на передней панели с использованием сплошных цветов, низкосерых изображений и обычного движущегося контента. Проверьте швы, отсутствующие пиксели, однородность цвета и стабильность изображения как с рабочего расстояния, так и с обычного положения для просмотра.
Заменённый модуль может светиться правильно, но визуально отличаться из-за различий в партиях светодиодов, их старения или корректирующих данных. Перед регулировкой яркости подтвердите утверждённую конфигурацию приёмной платы и процесс калибровки. Не выполняйте сброс или обновление всей системы в качестве стандартной меры в ответ на локальную неисправность модуля; сохраните резервную копию заведомо исправной конфигурации.
Проведите осмотр отремонтированного светодиодного модуля передней панели в условиях, которые ранее вызвали дефект, в пределах допустимых параметров изделия. Зафиксируйте, какие проверки пройдены успешно, и любые оставшиеся несоответствия. Возврат настенного светильника в эксплуатацию должен зависеть от согласованных критериев приемки, а не просто от отсутствия черного прямоугольника.
3. Устранение неполадок в модуле светодиодного индикатора обслуживания передней панели.
Приведенная ниже таблица сужает круг поиска неисправности; одних симптомов недостаточно для идентификации вышедшего из строя компонента. Перед заменой светодиодного модуля или кабеля передней панели отключите питание и убедитесь в совместимости. Изменяйте переменные по одной, чтобы каждый результат имел значение.
| Симптом | Первые проверки | Следующее решение |
|---|---|---|
| Один модуль чёрный. | Проверьте наличие разрешенных соединений питания и передачи данных, а также путь прохождения сигнала от источника. | Техник может проводить тестирование, используя за раз одну заведомо исправную совместимую деталь. |
| Строка, столбец или блок являются ненормальными. | Сравните поддерживаемые тестовые шаблоны; проверьте маршрутизацию и конфигурацию данных. | Для устранения устойчивых локальных неисправностей может потребоваться диагностика драйвера, печатной платы или модуля. |
| Несколько шкафов вышли из строя одновременно. | Проверьте общий контроллер, сетевой путь и распределение питания. | Перед заменой отдельных модулей изучите общий путь к файлу. |
| Запасное колесо выглядит ярче или другого цвета. | Проверьте версию детали, партию светодиодов, настройки и данные калибровки. | Подтвердите совместимость и калибровку с помощью службы поддержки. |
| Мерцание появляется после прогрева | Проверьте систему охлаждения, состояние разъемов и стабильность питания. | Необходимо вызвать специалиста для диагностики неисправностей, связанных с перегревом или периодически возникающих проблем. |
| Вода, следы от ожогов или неоднократные спотыкания | Прекратите использование и организуйте безопасную изоляцию. | Перед возобновлением работы необходимо провести квалифицированную оценку. |
Например, если проверенный и заведомо исправный кабель восстанавливает работоспособность неработающего модуля, задокументируйте этот результат, прежде чем заменять дополнительные детали. Если неисправность сохраняется в том же месте после замены на совместимый, проверьте местное электропитание, интерфейс HUB и путь передачи сигнала. Не устанавливайте запасные модули в места с подозрением на повреждение электропроводки.
В случае обнаружения отдельных дефектов пикселей обратитесь к врачу. EagerLEDАвтора Руководство по диагностике битых пикселей на светодиодных экранахРемонт светодиодов или драйверов на уровне компонентов требует соответствующего оборудования и навыков; замена светодиодного модуля и перепайка печатной платы — это разные виды сервисных работ.
4. График технического обслуживания и записи о проведенных работах
Составьте график технического обслуживания светодиодного модуля, исходя из требований производителя, времени работы, условий окружающей среды и истории неисправностей. Таблица представляет собой основу для планирования, а не обязательное ежемесячное или ежеквартальное правило. Для пыльных общественных мест, контролируемых конференц-залов и наружных установок на побережье требуются разные решения по проведению осмотра.
| После появления | Что проверить | Что записывать |
|---|---|---|
| Плановые эксплуатационные проверки | Качество изображения, сигналы тревоги, видимые повреждения и аномальный шум. | Местоположение, симптомы и фотография при появлении изменений. |
| Плановый визит сервисной службы | Сертифицированные средства очистки, вентиляция, доступные соединения и крепежные элементы. | Результаты проверки, принятые меры и дата следующей инспекции. |
| После транспортировки или мероприятия | Края модуля, замки, разъемы, а также следы влаги или ударов. | Повреждения и детали, требующие осмотра перед повторным использованием. |
| После воздействия суровых погодных условий или воды | Безопасный доступ, герметичность и возможные проникновения; квалифицированная оценка при необходимости. | Информация о воздействии, затронутых шкафах и разрешении на перезапуск. |
| После ремонта | Механическая посадка, восстановленные уплотнения, тестовые образцы и нормальное содержание. | Номера деталей, изменения конфигурации и результаты испытаний. |
Назначьте ответственного за каждую задачу и определите, что является основанием для эскалации. Операторы могут регистрировать видимые дефекты и сигналы тревоги, не открывая экран. Техники проводят отдельные проверки и утвержденные работы по замене. После транспортировки осмотрите подверженные ударам кромки и точки крепления перед повторным использованием; после воздействия воды выполните процедуру оценки перед включением питания.
Полезная запись в журнале обслуживания светодиодного модуля включает дату, координаты шкафа, модель и версию, фотографии неисправности, условия эксплуатации, замененные детали, имена файлов конфигурации и результаты окончательного тестирования. При необходимости следует указывать «неисправность не воспроизведена», а не отмечать нерешенную периодическую проблему как устраненную. Сравнение последовательных записей помогает выявить повторяющиеся отказы в одной зоне питания или повторяющиеся повреждения после манипуляций.
5. Поддержка по техническому обслуживанию запасных модулей и светодиодных дисплеев.
Закажите запасной светодиодный модуль для передней части салона, сверив его со спецификацией установленных материалов и подтверждением от поставщика. EagerLEDАвтора Диапазон светодиодных дисплейных модулей Это помогает идентифицировать семейства продуктов, но соответствие каталогу не гарантирует взаимозаменяемость с более старой версией.
| Совпадение | Доказательства для предоставления | Почему это важно |
|---|---|---|
| Часть и повторение | Маркировка модуля, модель корпуса и номер заказа. | Идентифицирует одобренное оборудование, а не визуально похожую плату. |
| Механическая посадка | Размеры, способ крепления и расположение разъемов. | Предотвращает использование несовместимых замков, точек крепления или инструментов для снятия. |
| Проектирование электрооборудования и информационных систем. | Указаны параметры питания, распиновка, драйвер и информация о сканировании. | Предотвращает несоответствие силовых или сигнальных интерфейсов. |
| Конфигурация изображения | Модель приемной карты и утвержденная резервная копия конфигурации. | Поддерживает корректное сопоставление и настройки драйверов. |
| Визуальное сопоставление | Номер партии, информация о калибровке и история экранов. | Помогает оценить яркость и смешение цветов после замены. |
Количество запасных частей должно соответствовать срокам выполнения ремонта и последствиям простоя. Храните проверенные запасные части отдельно от неисправных или непроверенных возвращенных товаров и включайте утвержденные кабели или другие распространенные сервисные детали там, где это необходимо для проекта. Запасной модуль светодиодного индикатора передней панели полезен только в том случае, если у команды также есть инструмент для выпуска, файлы конфигурации и план доступа.
До EagerLED Техническое обслуживание и идентификация запасных частейПредоставьте карту симптомов, фотографии этикеток, модели контроллера и приемной платы, а также результаты уже проведенных проверок. Укажите недавнюю транспортировку, воздействие воды или изменения конфигурации. Запросите правильное руководство и письменное подтверждение совместимости перед покупкой или установкой деталей, которые могут вызывать сомнения.
6. Часто задаваемые вопросы о светодиодном модуле передней панели обслуживания
01. Сколько стоит обслуживание светодиодного модуля на передней панели?
Без указания модели экрана и подробного описания неисправности невозможно назвать надежную фиксированную цену. Запросите подробную смету, включающую диагностику, оборудование для доступа, работу, утвержденные запасные части, доставку и любые работы по калибровке. Уточните, включает ли смета повторный визит, если неисправность носит периодический характер. Цена только за модуль не отражает полную стоимость восстановления дисплея.
02. Можно ли заменить передний сервисный светодиодный модуль, не выключая дисплей?
Не следует предполагать, что доступ с передней панели означает возможность «горячей» замены. Рассматривайте дисплей как требующий электрической изоляции, если в документации производителя прямо не указана определенная процедура замены под напряжением, выполняемая квалифицированным персоналом. Команда «черный экран» контроллера не отключает питание корпуса. Если инструкция неясна, обратитесь к поставщику за письменной инструкцией по обслуживанию.
03. Где я могу найти правильное руководство по техническому обслуживанию переднего светодиодного модуля?
Запросите руководство пользователя, указав модель корпуса, серийный номер или номер заказа, а также версию аппаратного обеспечения модуля. Приложите фотографии этикеток изделия, сделанные во время безопасного доступа. В руководстве для аналогичного экрана могут быть описаны другие замки, последовательность подключения кабелей или ограничения напряжения. Сохраните подтвержденное руководство и монтажный чертеж вместе с документацией по техническому обслуживанию объекта.
04. Как следует хранить запасные светодиодные модули в перерывах между ремонтами?
Храните запасные части в одобренной поставщиком упаковке с защитой от электростатического разряда и защитных лотках, избегая давления на светодиоды или края модулей. Соблюдайте указанные пределы температуры и влажности хранения, маркируйте каждую деталь ее версией и партией, а также отделяйте непроверенные возвраты от проверенных запасных частей. Перед планированием ремонта запасных частей, хранящихся длительное время, перепроверьте их в соответствии с процедурой поставщика.
05. Влияет ли замена переднего светодиодного модуля на гарантию?
Гарантийное покрытие зависит от условий покупки и условий авторизованного сервисного обслуживания. Прежде чем вскрывать запечатанные узлы или пытаться паять компоненты на уровне деталей, уточните в службе поддержки, разрешены ли запланированные работы и какие документы необходимы. Сохраните неисправную деталь, серийные номера, фотографии и сервисные записи; не следует предполагать, что каждая замена аннулирует гарантию или что каждый ремонт на месте покрывается гарантией.
7. Заключение
Надежное обслуживание светодиодных модулей с фронтальной загрузкой начинается с осмотра и заканчивается проверкой изображения. Используйте правильную процедуру изоляции и снятия, очистите поверхность в соответствии со спецификацией, выявите неисправности в питании или сигнале и подберите замену к установленному оборудованию. Ведите учет как самого ремонта, так и результатов его тестирования.
Для каждого модуля переднего светодиодного дисплея необходимо иметь руководство по обслуживанию, утвержденные запасные части и резервную копию конфигурации до возникновения неисправности. Такая подготовка позволит техническим специалистам получить необходимую информацию для восстановления работы экрана без лишних манипуляций или повторной диагностики.
